- Batteries and Chargers

#PartDescription ReqNotesAvailability
240-1612 24V battery charger 1
162-0005 6V 305Ah wet battery (SNSR) 4
162-0046 6V 335Ah AGM battery (Group J305) (SNSR) 4
240-7019 12V TPPL 128AH battery 2

- Commonly Asked For Parts

#PartDescription ReqNotesAvailability
1 240-2356 37 inch squeegee pu assembly

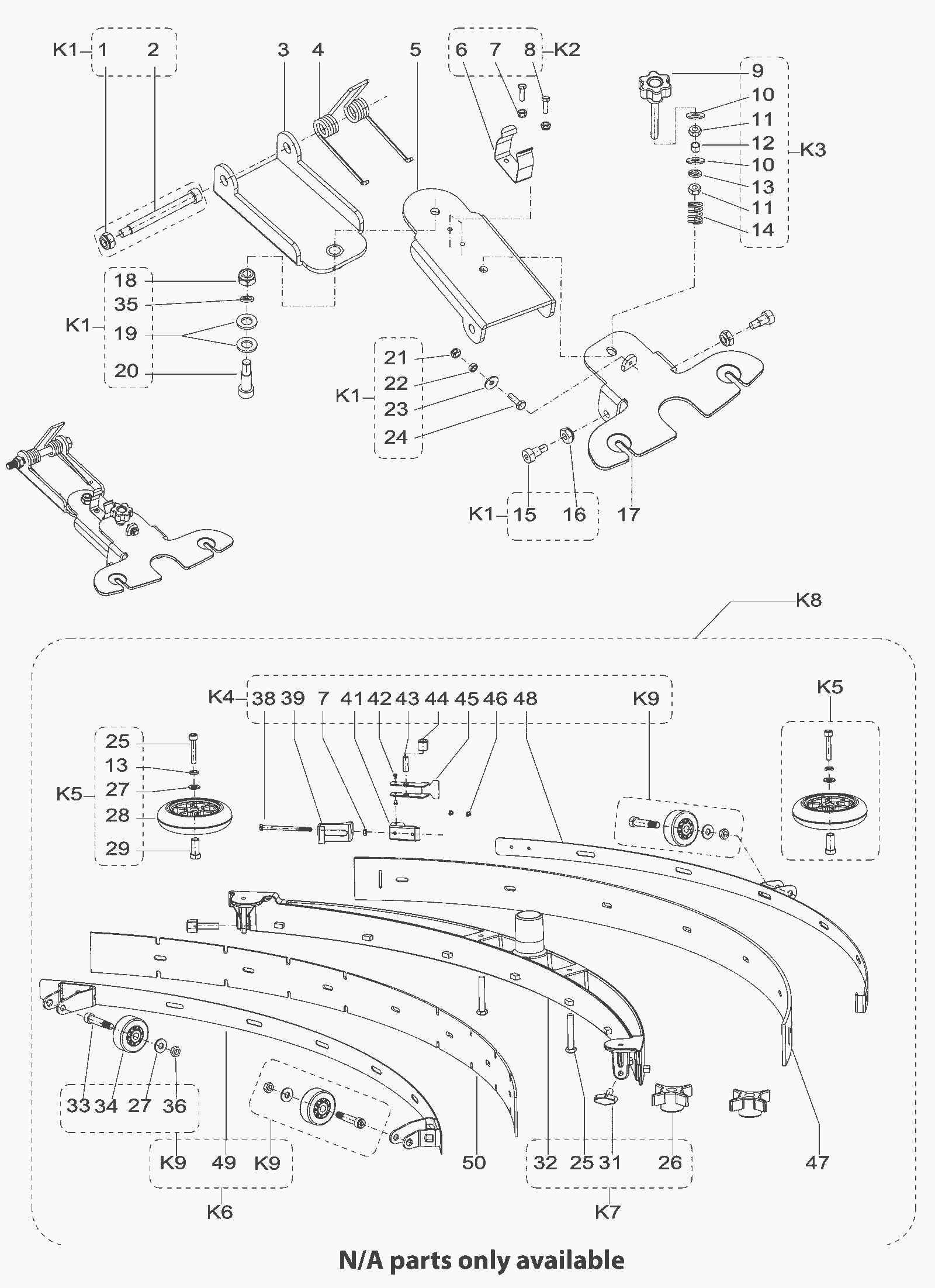

Chassis Assembly

#PartDescription ReqNotesAvailability
1 999-1312 Screw M6-1 x 20mm hex head stainless steel 5 (included in KIT2)
2 N/A Not available 5 (spring washer) (only available with KIT2)
3 N/A Not available 5 (washer) (only available with KIT2)
4 999-9131 Nut M6 x 1 nylon lock stainless steel 4 (included in KIT2)
5 240-1555 Squeegee bracket spring 1 (included in KIT2)
6 240-0984 4 inch caster 2
7 999-9082 Screw M8-1.25 x 25mm hex head stainless steel 24 (included in KIT1, KIT3, KIT5, KIT6, KIT7)
8 N/A Not available 28 (spring washer) (only available with KIT1, KIT3, KIT4, KIT5, KIT7)
9 N/A Not available 19 (washer) (only available with KIT1, KIT5)
10 N/A Not available 9 (washer) (only available with KIT3, KIT4, KIT5, KIT7)
11 240-1554 Chassis 1
13 240-1556 Brush head support 1 (included in KIT1)
14 N/A Not available 2 (screw TM4 x 10) (only available with KIT1)
15 N/A Not available 2 (retainer plate) (only available with KIT1)
16 240-1559 Right hand wheel 1 (included in KIT3)
17 240-1557 Spacer 2 (included in KIT3, KIT7)
18 240-1558 Left hand wheel 1 (included in KIT7)
19 240-9317 Carbon brush kit 2
20 N/A Not available 2 (wheel cover) (only available with KIT3, KIT7)
21 N/A Not available 2 (transaxle mount block) (only available with KIT4)
22 N/A Not available 2 (traction mount) (only available with KIT4)
23 999-1426 Screw M8-1.25 x 45mm hex head stainless steel 4 (included KIT4)
24 240-1616 350W traction motor 1
25 240-7018 Support valve 1
KIT1 240-1560 Support kit 1 (includes 7-9, 12-15)
KIT2 240-1561 Spring bracket kit 1 (includes 1-5)
KIT3 240-1563 Right hand traction wheel kit 1 (includes 7-8, 10, 16-17, 20)
KIT4 240-6332 TRACTION MOUNT KIT 2 (includes 8, 10, 21-23)
KIT5 240-1562 Chassis screw kit 1 (includes 7-10)
KIT7 240-1564 Left hand traction wheel kit 1 (includes 7-8, 10, 17-18, 20)

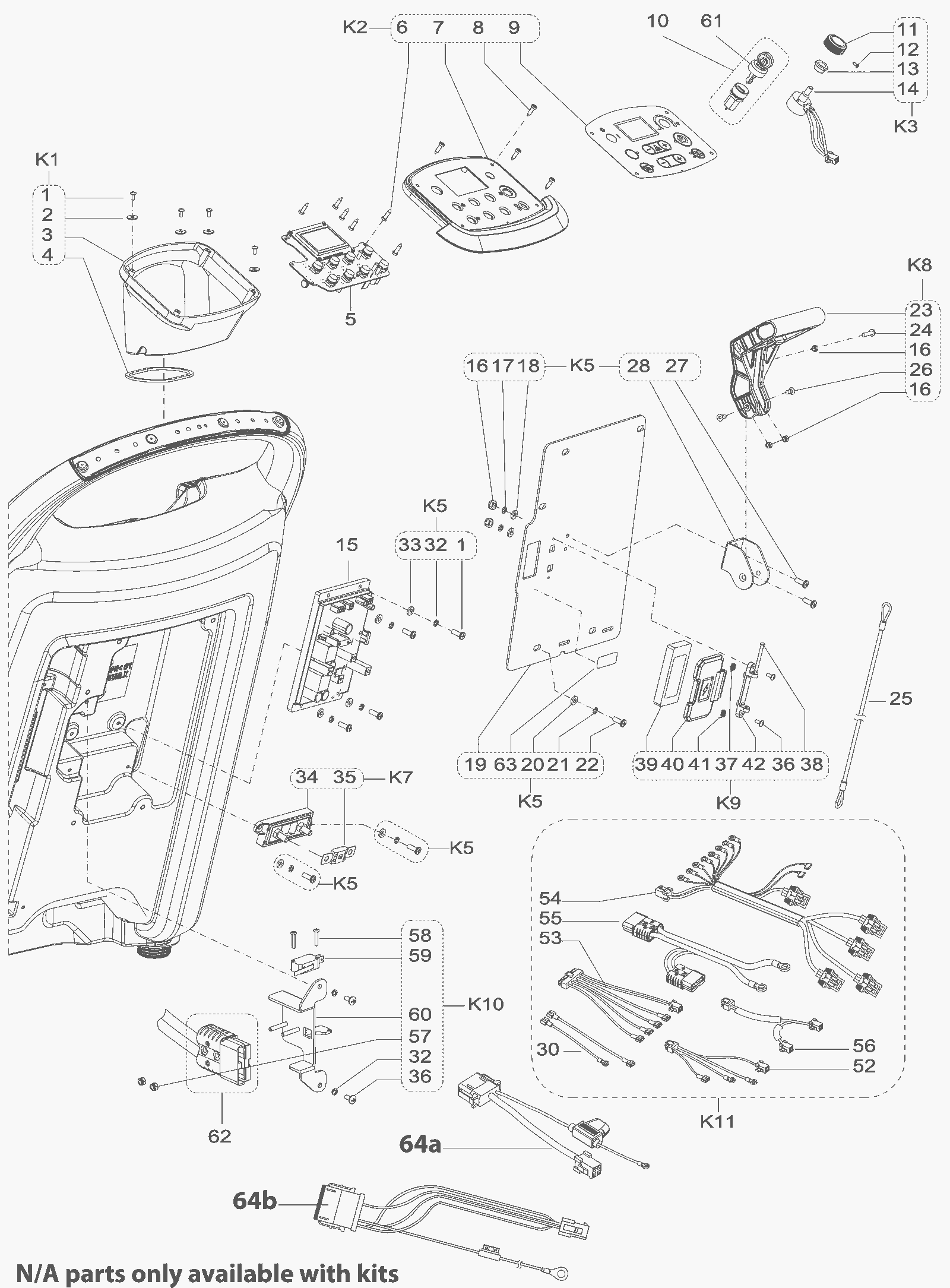

Control and Electrical Assembly

#PartDescription ReqNotesAvailability
1 999-9113 Screw M4-.7 x 16mm pan head phillips stainless steel 10 (included in KIT1, KIT5)
2 N/A Not available 4 (washer) (only available with KIT1)
3 N/A Not available 1 (PCB box) (only available with KIT1)
4 N/A Not available 1 (PCB box gasket) (only available with KIT1)
5 240-1614 Orbital panel control board 1
6 N/A Not available 7 (screw ST3.5 x 9.5) (only available with KIT2)
7 N/A Not available 1 (control panel) (only available with KIT2)
8 N/A Not available 4 (screw ST4 x 15) (only available with KIT2)
9 N/A Not available 1 (orbital control panel decal) (only available with KIT2)
10 572-3666 SWITCH KEY WITH CAP PKD 1 (includes 61)
11 240-1535 Speed adjust knob 1 (included in KIT3)
12 N/A Not available 1 (screw ST3 x 10) (only available with KIT3)
13 N/A Not available 1 (knob nut) (only available with KIT3)
14 240-1540 Speed potentiometer 1 (included in KIT3)
15 240-1537 Machine main controller 1
16 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 5 (included in KIT5, KIT8)
17 N/A Not available 2 (spring washer) (only available with KIT5)
18 N/A Not available 2 (washer) (only available with KIT5)
19 240-1543 Control box cover 1 (included in KIT5)
20 N/A Not available 5 (washer) (only available with KIT5)
21 N/A Not available 5 (spring washer) (only available with KIT5)
22 N/A Not available 5 (screw M5 x 15) (only available with KIT5)
23 N/A Not available 1 (lift handle) (only available with KIT8)
24 999-1671 Screw M5-.8 x 20mm pan head phillips stainless steel 1 (included in KIT8)
25 240-1542 Cable 1
26 N/A Not available 2 (screw M5) (only available with KIT8)
27 N/A Not available 2 (screw M5 x 15) (only available with KIT5)
28 240-1541 Hand bracket 1 (included in KIT5)
30 N/A Not available 1 (harness charging switch) (only available with KIT11)
32 N/A Not available 8 (spring washer M4) (only available with KIT5, KIT10)
33 N/A Not available 6 (washer) (only available with KIT5)
34 N/A Not available 1 (fuse bracket) (only available with KIT7)
35 240-1539 100amp fuse 1 (included in KIT7)
37 N/A Not available 1 (spring) (only available with KIT9)
38 N/A Not available 1 (pin) (only available with KIT9)
39 N/A Not available 1 (charger plug gasket) (only available with KIT9)
40 N/A Not available 1 (charger socket cover) (only available with KIT9)
41 N/A Not available 1 (spring) (only available with KIT9)
42 N/A Not available 1 (charger plug cover bracket) (only available with KIT9)
52 N/A Not available 1 (brush actuator harness) (only available with KIT11)
53 240-7000 Speed control harness 1 (included in KIT11)
54 240-9316 Motor cable harness 1 (included in KIT11)
55 240-1504 24V input harness 1 (included in KIT11)
56 N/A Not available 1 (can bus harness) (only available with KIT11)
57 999-0954 Nut M4-.7 nylon insert lock stainless steel 2 (included in KIT10)
58 N/A Not available 2 (screw M3 x 49) (only available with KIT3)
59 240-1533 Micro switch 1 (included KIT10)
60 N/A Not available 1 (charger plug bracket) (only available with KIT10)
61 991-1634 Key (pkg of 2) 1 (included with 10)
62 240-1534 Battery connector 1
63 N/A Not available 1 (decal) (only available with KIT5)
64a 240-7015 Harness 1 (use before SN USWM001159N for WM version)
64b 240-7016 Harness 1 (use after SN USWM001159N for WM version)
KIT1 240-1544 Power control board box kit 1 (includes 1-4)
KIT2 372-3686 Control panel orbital kit 1 (includes 6-9)
KIT3 240-1552 Speed adjust knob kit 1 (includes 11-14)
KIT5 240-1548 Control box cover kit 1 (includes 1, 16-22, 27-28, 32-33, 63)
KIT7 240-1547 Fuse kit 1 (includes 34-35)
KIT8 240-1549 Lift handle kit 1 (includes 16, 23-24, 26)
KIT9 240-1550 Socket charger kit 1 (includes 36-42)
KIT10 240-1551 Power bracket cord 1 (includes 32, 36, 57-60)
KIT11 240-7017 Orbital machine harness kit 1 (includes 11, 52-56)

On-Board Charger Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 1 (charger socket cover) (only available with KIT1, KIT2)
2 999-9113 Screw M4-.7 x 16mm pan head phillips stainless steel 2 (included in KIT1, KIT2)
3 N/A Not available 1 (charger socket fix) (only available with KIT1, KIT2)
4 N/A Not available 1 (spring) (only available with KIT1, KIT2)
5 N/A Not available 1 (pin) (only available with KIT1, KIT2)
6 N/A Not available 1 (bracket on-board charger battery) (only available with KIT1)
7 N/A Not available 2 (included in KIT1, KIT3)
8 N/A Not available 2 (spring washer) (only available with KIT1, KIT3)
9 N/A Not available 2 (washer) (only available with KIT1, KIT3)
10 N/A Not available 1 (cable support) (only available with KIT1, KIT3)
11 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 2 (included in KIT1)
12 240-6018 Charger cable 1 (included in KIT1)
13 240-1612 24V battery charger 1 (included in KIT1)
14 999-1673 Screw M4-.7 x 25mm pan head phillips stainless steel 6 (included in KIT1, KIT4)
15 N/A Not available 2 (clamp) (only available with KIT1, KIT4)
16 999-0955 Nut M4-.7 hex nylon lock 2 (included in KIT1, KIT4)
17 240-1534 Battery connector 1 (included in KIT1)
18 N/A Not available 1 (charger tire) (only available with KIT1)
19 N/A Not available 1 (charger tire seal ring) (only available with KIT1)
20 N/A Not available 1 (sponge) (only available with KIT1)
KIT1 240-1511 25amp onboard battery charger 1 (includes 1-20)
KIT2 240-6312 CHARGER SOKET KIT 1 (includes 1-5)
KIT3 240-6131 CABLE SUPPORT KIT 1 (includes 7-10)
KIT4 240-1613 Charger screw kit 1 (includes 14-16)

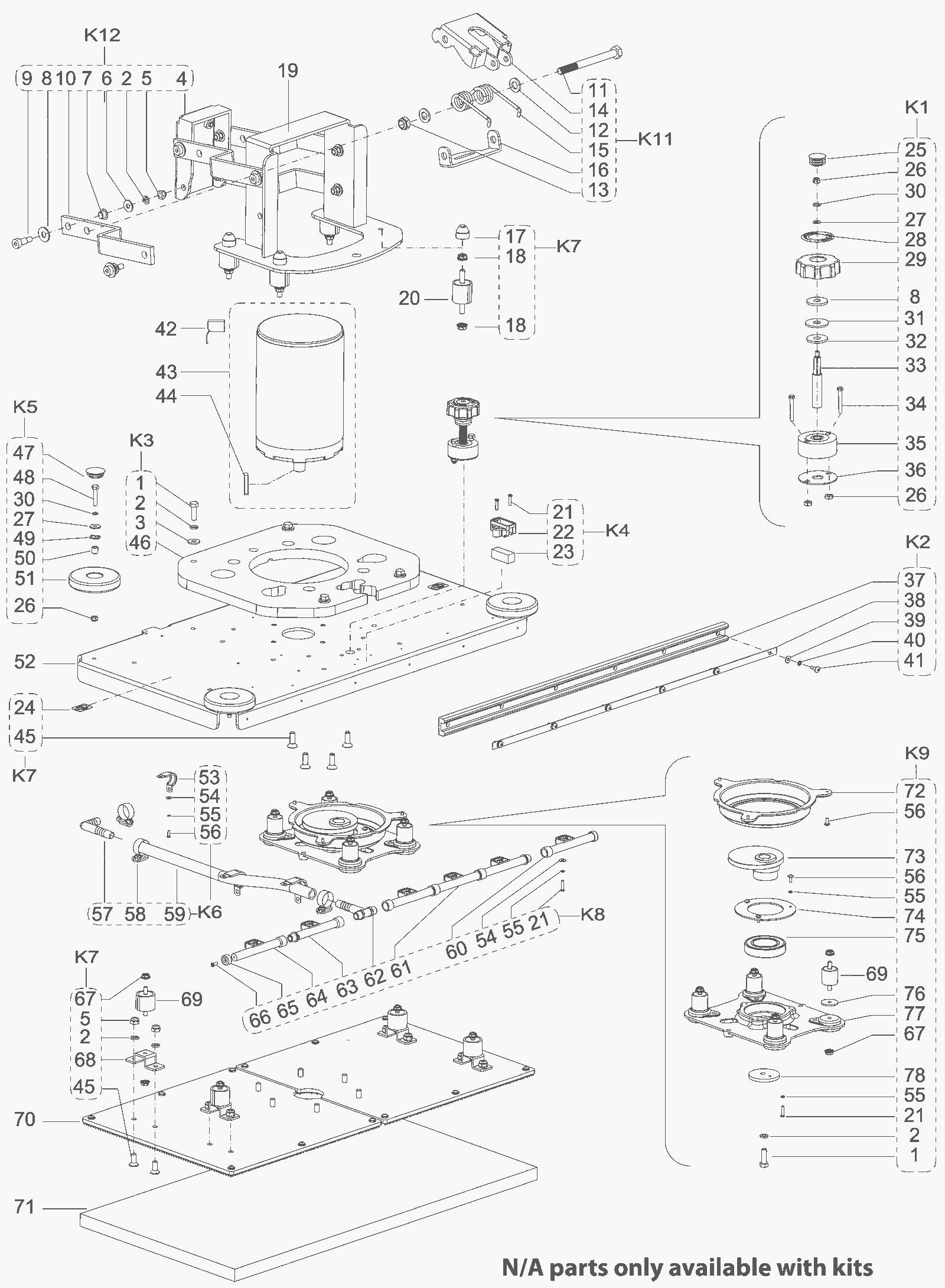

Orbital Head Assembly

#PartDescription ReqNotesAvailability
1 999-9082 Screw M8-1.25 x 25mm hex head stainless steel 5 (included in KIT3, KIT9)
2 N/A Not available 21 (spring washer) (only available with KIT3, KIT7, KIT9, KIT12)
3 N/A Not available 4 (washer) (only available with KIT3)
4 240-1576 Left hand deck support lever 1 (included in KIT12)
6 N/A Not available 8 (washer) (only available with KIT12)
7 N/A Not available 8 (plastic bushing) (only available with KIT12)
8 N/A Not available 9 (washer) (only available with KIT1, KIT12)
9 N/A Not available 8 (screw) (only available with KIT12)
10 N/A Not available 4 (orb deck lifting lever) (only available with KIT12)
11 N/A Not available 1 (screw M12 x 115) (only available with KIT11)
12 N/A Not available 2 (nylon washer) (only available with KIT11)
13 999-1122 Nut M12-1.75 hex nylon insert lock stainless steel 1 (included in KIT11)
14 N/A Not available 1 (lever actuator) (only available with KIT11)
15 240-1580 Torsion spring 1 (included in KIT11)
16 N/A Not available 1 (lever actuator bracket) (only available with KIT11)
17 N/A Not available 4 (rubber cap) (only available with KIT7)
18 999-0525 Nut 5/16-18 flange lock serrated zinc plated 8 (included in KIT7)
19 240-1591 Deck head plate 1
20a 240-1597 Isolater duro 4
20b 272-5572 Isolator 4
21 999-9113 Screw M4-.7 x 16mm pan head phillips stainless steel 9 (included in KIT4, KIT8, KIT9)
22 N/A Not available 1 (level bracket) (only available with KIT4)
23 N/A Not available 1 (level) (only available with KIT4)
24 N/A Not available 2 (no step decal) (only available with KIT7)
25 N/A Not available 1 (cap) (only available with KIT1)
26 999-0497 Nut M6-1 nylon insert lock stainless steel 7 (included in KIT1, KIT5)
27 N/A Not available 5 (washer) (only available with KIT1, KIT5)
28 N/A Not available 1 (brush adjusting decal) (only available with KIT1)
29 240-1588 Adjustment knob 1 (included in KIT1)
30 N/A Not available 5 (spring washer) (only available with KIT1, KIT5)
31 270-5096 Rubber plate 1 (included in KIT1)
32 N/A Not available 1 (washer) (only available with KIT1)
33 N/A Not available 1 (dowel broom plate fixing) (only available with KIT1)
34 999-1902 Screw M6-1 x 35mm A4-70 hex stainless steel 2 (included in KIT1)
35 270-5098 Vibration spacer 1 (included in KIT1)
36 N/A Not available 1 (vibration dampening plate) (only available with KIT1)
37 240-1595 28 inch rubber bumper 1 (included in KIT2)
38 240-1593 28 inch bumper retainer 1 (included in KIT2)
39 N/A Not available 6 (washer) (only available with KIT2)
40 N/A Not available 6 (spring washer) (only available with KIT2)
41 N/A Not available 6 (screw) (only available with KIT2)
42 240-5984 CARBON BRUSH 4
43 240-9317 Carbon brush kit 1
44 240-1587 Key 1
45 999-1159 Screw M8-1.25 x 20mm pan head phillips zinc plated 14 (included in KIT7)
46 N/A Not available 1 (weight block) (only available with KIT3)
47 N/A Not available 4 (cap) (only available with KIT5)
48 999-9108 Screw M6-1 x 30mm hex head stainless steel 4 (included in KIT5)
49 N/A Not available 4 (wave washer) (only available with KIT5)
50 N/A Not available 4 (spacer) (only available with KIT5)
51 240-1570 Roller bumper 4 (included in KIT5)
52 240-1592 28 inch orbital deck plate 1
53 N/A Not available 3 (clamp) (only available with KIT6)
54 N/A Not available 9 (washer) (only available with KIT6, KIT8)
55 N/A Not available 13 (spring washer) (only available with KIT6, KIT8, KIT9)
57 270-5112 Pipe joint 1 (included in KIT6)
58 N/A Not available 2 (clamp) (only available with KIT6)
59 N/A Not available 1 (pipe) (only available with KIT6)
60 270-5108 Pipe B 1 (included in KIT8)
61 270-5109 Pipe A 3 (included in KIT8)
62 N/A Not available 1 (t-branch pipe) (only available with KIT8)
63 240-1590 Pipe D 1 (included in KIT8)
64 270-5111 Pipe C 1 (included in KIT8)
65 N/A Not available 2 (pipe cap) (only available with KIT8)
66 N/A Not available 2 (screw) (only available with KIT8)
67 999-0595 Nut 1/4-20 flange lock serrated zinc plated 16 (included in KIT7, KIT9)
68 N/A Not available 4 (spacer) (only available with KIT7)
69a 240-1596 Isolater duro 8
69b 272-6641 Isolator 8
70 240-1594 14 inch flex plate assembly 2
71 255-9023 14 x 28 inch Premium Red Pad (pkg of 5) 1
72 270-5103 Dustband 1 (included in KIT9)
73 270-5104 Eccentric wheel 1 (included in KIT9)
74 270-5105 Retainer bearing 1 (included in KIT9)
75 270-0065 Bearing 1 (included in KIT9)
76 N/A Not available 4 (washer) (only available with KIT9)
77 270-5106 Driver plate 1 (included in KIT9)
78 270-5107 Eccentric retainer 1 (included in KIT9)
KIT1 240-1275 Horizontal adjustment kit 1 (includes 8, 25-36)
KIT2 240-1598 Rubber bumper kit 1 (includes 37-41)
KIT3 240-1269 Weight block kit 1 (includes 1-3, 46)
KIT4 240-1282 Level kit 1 (includes 21-23)
KIT5 240-6319 BUMPER ROLLER KIT 4 (includes 26-27, 30, 47-51)
KIT6 240-1270 Inlet pipe kit 1 (includes 53-59)
KIT7 240-1268 Lower isolator support screw kit 4 (includes 2, 5, 17-18, 24, 45, 67-68)
KIT8 240-1599 Outlet pipe kit 1 (includes 21, 54-55, 60-66)
KIT9 240-1278 Driver plate kit 1 (includes 1-2, 21, 55-56, 67, 72-78)
KIT11 240-1584 Spring holder kit 1 (includes 11-16)
KIT12 240-1600 Brush lift support kit 1 (includes 2, 4-10)

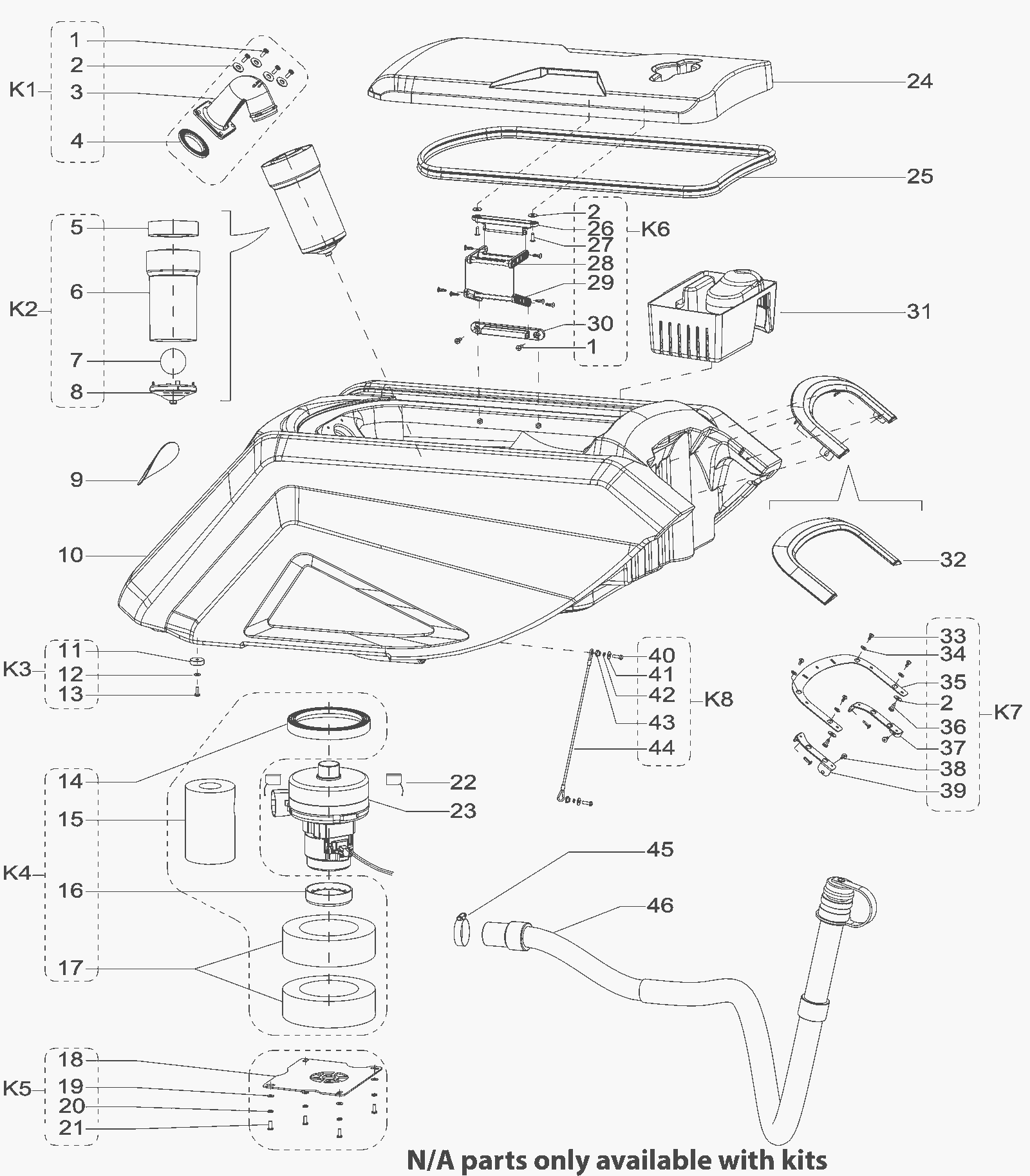

Recovery Tank Assembly

#PartDescription ReqNotesAvailability
1 999-1898 Screw M4-.7 x 12mm pan head phillips stainless steel 6 (included in KIT1, KIT6, KIT7)
2 N/A Not available 10 (washer) (only available with KIT1, KIT6)
3 N/A Not available 1 (float adaptor elbow) (only available with KIT1)
4 N/A Not available 1 (float gasket) (only available with KIT1)
5 N/A Not available 1 (sponge) (only available with KIT2)
6 N/A Not available 1 (float cage) (only available with KIT2)
7 N/A Not available 1 (floating ball) (only available with KIT2)
8 N/A Not available 1 (float cage cover) (only available with KIT2)
9 240-6044 LOGO LABEL 1
10 240-1525 90 liter recovery tank 1
11 N/A Not available 1 (rubber gasket) (only available with KIT3)
12 N/A Not available 1 (washer) (only available with KIT3)
13 999-1517 Screw M5-.8 x 12mm truss head stainless steel 1 (included in KIT3)
14 N/A Not available 1 (suction up gasket) (only available with KIT4)
15 N/A Not available 1 (acoustic insulation pipe) (only available with KIT4)
16 N/A Not available 1 (vacuum motor top gasket) (only available with KIT4)
17 N/A Not available 2 (acoustic insulation pipe) (only available with KIT4)
18 240-1524 Vacuum motor cover 1 (included in KIT5)
19 N/A Not available 4 (washer) (only available with KIT5)
20 N/A Not available 4 (spring washer) (only available with KIT5)
21 N/A Not available 4 (screw PM5 x 15) (only available with KIT5)
22 240-6200 CARBON BRUSH KIT 2
23 240-6634 24V 3 stage vacuum motor 1
24 240-1526 Recovery tank lid 1
25 240-1528 Gasket sir (OBSOLETE) 1
26 N/A Not available 1 (fixed frame-b) (only available with KIT6)
27 999-0901 Screw M5-.8 x 16mm pan head phillips stainless steel 8 (included in KIT6)
28 N/A Not available 1 (connection frame-b) (only available with KIT6)
29 N/A Not available 1 (connection frame-a) (only available with KIT6)
30 N/A Not available 1 (fixed frame-a) (only available with KIT6)
31 240-1530 Debris tray kit 1
32 240-1527 Decorative panel 1
34 N/A Not available 1 (washer) (only available with KIT7)
35 N/A Not available 1 (decorative panel bracket) (only available with KIT7)
36 N/A Not available 4 (screw PA3 x 8) (only available with KIT7)
37 N/A Not available 1 (right hand switch cover bracket) (only available with KIT7)
38 N/A Not available 4 (screw TA3.5 x 12) (only available with KIT7)
39 N/A Not available 1 (left hand switch cover bracket) (only available with KIT7)
40 999-1312 Screw M6-1 x 20mm hex head stainless steel 2 (included in KIT8)
41 N/A Not available 2 (washer) (only available with KIT8)
42 N/A Not available 2 (spring washer) (only available with KIT8)
43 N/A Not available 2 (bushing) (only available with KIT8)
44 N/A Not available 1 (cable) (only available with KIT8)
45 270-5017 Clamp 1
46 240-6635 Drain hose 1
KIT1 240-6298 ELBOW ADAPTOR KIT 1 (includes 1-4)
KIT2 240-7014 Float cage assembly 1 (includes 5-8)
KIT3 240-6299 RUBBER GASKET KIT 1 (includes 11-13)
KIT4 270-5024 Vacuum motor gasket kit 1 (includes 14-17)
KIT5 270-5025 Vacuum motor cover kit 1 (includes 18-21)
KIT6 240-6302 CONNECTION FRAME KIT 1 (includes 1-2, 26-30)
KIT7 240-1531 Decorative panel bracket kit 1 (includes 1, 33-39)
KIT8 240-1532 Cable tank kit 1 (includes 40-44)

Solution System Assembly

#PartDescription ReqNotesAvailability
1 240-6215 FILTER BASE 1 (included in KIT2)
2 240-6217 FILTER NET 1 (included in KIT2)
3 240-6216 O-RING 1 (included in KIT2)
4 240-6214 Filter cover 1 (included in KIT2)
5 999-9101 Screw M4-.7 x 10mm pan head stainless steel 4 (included in KIT4)
6 N/A Not available 1 (PVC tube) (only available with KIT3)
7 N/A Not available 4 (clamp) (only available with KIT4)
8 N/A Not available 1 (connector) (only available with KIT1)
9 N/A Not available 1 (ball valve) (only available with KIT1)
10 N/A Not available 1 (90 degree brass elbow) (only available with KIT1)
11 N/A Not available 1 (PVC tube) (only available with KIT3)
12 N/A Not available 1 (PVC tube) (only available with KIT3)
13 240-2295 Valve 1
KIT1 240-1566 Ball valve kit 1 (includes 8-10)
KIT2 240-2296 Filter kit 1 (includes 1-4)
KIT3 240-6633 PVC tube w/ wire kit 1 (includes 6, 11-12)
KIT4 240-6333 SCREW AND CLAMP KIT 1 (includes 5, 7)

Solution Tank Assembly

#PartDescription ReqNotesAvailability
1 240-6369 DRAIN HOSE GASKET 1
2 N/A Not available 1 (suction hose connector) (only available with KIT1)
4 N/A Not available 1 (suction hose bracket) (only available with KIT1)
5 N/A Not available 1 (clamp) (only available with KIT1)
6 240-6367 Suction hose 1
8 240-1506 Battery tray 1 (included in KIT13)
9 N/A Not available 2 (clamp) (only available with KIT13)
10 N/A Not available 1 (hose f tray battery) (only available with KIT13)
11 240-1509 Battery drain valve 1 (included in KIT13)
12 240-6632 Switch button (plastic) 2 (included in KIT2, KIT4)
13 N/A Not available 4 (screw KA3.5 x 12) (only available with KIT2, KIT4)
14 N/A Not available 4 (spring) (only available with KIT2, KIT4)
15 N/A Not available 1 (left hand plastic safety switch cover) (only available with KIT2)
16 N/A Not available 4 (screw PA3 x 8) (only available with KIT2, KIT4)
17 N/A Not available 2 (terminal) (only available with KIT2, KIT3, KIT4)
18 N/A Not available 1 (rear switch plastic button) (only available with KIT3)
19 N/A Not available 1 (rear switch plastic cover) (only available with KIT3)
20 N/A Not available 1 (right hand plastic safety switch cover) (only available with KIT4)
21 240-6337 SWITCH 3 (included in KIT2, KIT3, KIT4)
22 999-9113 Screw M4-.7 x 16mm pan head phillips stainless steel 4 (included in KIT11)
23 N/A Not available 3 (clamp) (only available with KIT11)
24 N/A Not available 2 (splash wire guard) (only available with KIT11)
25 N/A Not available 2 (wire gasket) (only available with KIT11)
28 240-1508 Battery spacer 1
29 999-1257 Screw M6-1 x 16mm pan head Phillips 5 (included in KIT17)
30 N/A Not available 5 (spring washer) (only available with KIT17)
31 N/A Not available 5 (washer) (only available with KIT17)
32 240-1501 Hinge 1 (included with KIT17)
33 240-1505 Solution tank 84 liter (blue) 1
34 999-1898 Screw M4-.7 x 12mm pan head phillips stainless steel 4 (included in KIT5)
35 N/A Not available 2 (spring washer) (only available with KIT5)
36 N/A Not available 2 (washer) (only available with KIT5)
37 N/A Not available 1 (fixed block) (only available with KIT5)
38 N/A Not available 1 (rubber solution cap) (only available with KIT8)
39 N/A Not available 3 (washer) (only available with KIT8)
40 N/A Not available 2 (joints gasket) (only available with KIT9)
41 240-1500 90 degree brass elbow 2 (included in KIT9)
42 N/A Not available 1 (fresh water level hose) (only available with KIT9)
43 N/A Not available 1 (water level floating ball) (only available with KIT9)
44 N/A Not available 1 (outlet o-ring) (only available with KIT10)
45 N/A Not available 1 (outlet cover) (only available with KIT10)
46 999-9082 Screw M8-1.25 x 25mm hex head stainless steel 4 (included in KIT15)
47 N/A Not available 4 (spring washer) (only available with KIT15)
48 N/A Not available 4 (washer) (only available with KIT15)
49 240-1507 Actuator holder 1 (included in KIT15)
50 N/A Not available 2 (pin) (only available in KIT16)
51 N/A Not available 1 (split pin) (only available in KIT16)
52 240-1615 24V actuator 1 (included in KIT16)
53 240-6357 FILTER COVER 1 (included in KIT19)
54 N/A Not available 3 (screw TA3.5 x 12) (only available with KIT19)
55 N/A Not available 1 (washer) (only available with KIT19)
56 N/A Not available 1 (zipper) (only available with KIT19)
57 N/A Not available 1 (inlet pipe frame) (only available with KIT19)
58 N/A Not available 3 (screw ST4 x 15) (only available with KIT8, KIT19)
59 240-6358 FILTER SUPPORT 1 (included in KIT19)
61 N/A Not available 7 (flat tie holder) (only available with KIT21)
62 N/A Not available 10 (clamp) (only available with KIT21)
64 N/A Not available 1 (clamp) (only available with KIT18)
65 N/A Not available 1 (split pin) (only available with KIT16)
66 N/A Not available 2 (screw M4 x 25) (only available with KIT12)
67 N/A Not available 1 (splash guard) (only available with KIT12)
68 N/A Not available 1 (hinge fix plate) (only available with KIT17)
69 240-1510 Filter gasket cover 1 (included in KIT19)
70 N/A Not available 1 (PVC hose) (only available with KIT20)
71 N/A Not available 1 (clamp) (only available with KIT20)
72 240-1511 25amp onboard battery charger 1
73 N/A Not available 1 (drain hose clamp) (only available with KIT6)
74 N/A Not available 2 (screw ST4 x 16) (only available with KIT6)
75 N/A Not available 1 (drain hose clamp) (only available with KIT7)
76 240-1503 Battery connections 1
77 240-1504 24V input harness 1
78 240-1534 Battery connector 1
79 N/A Not available 1 (battery connections) (only available with KIT22)
80 N/A Not available 1 (walmart batteries connection wiring LABEL) (only available with KIT22)
81 N/A Not available 1 (4 x 12V batteries)
82 N/A Not available 1 (6 x 12V batteries)

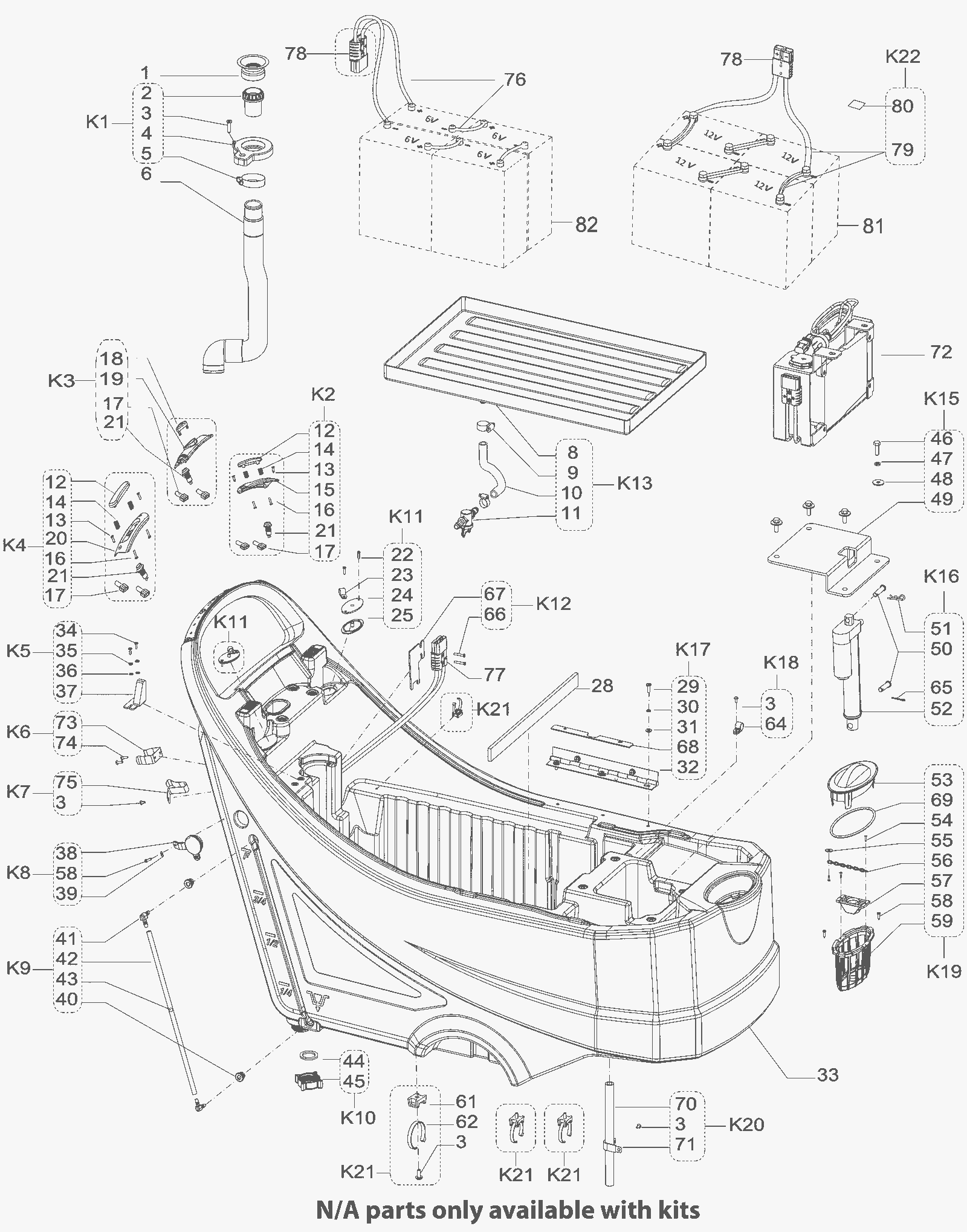

KIT1 240-6290 SUCTION CONNECTOR FRAME KIT 1 (includes 2-5)
KIT2 240-7011 Left hand safety switch kit 1 (includes 12-17, 21)
KIT3 240-1512 Switch kit 1 (includes 17-19, 21)
KIT4 240-6631 Right hand safety switch kit 1 (includes 12-14, 16-17, 20-21)
KIT5 240-1513 Fixed block kit 1 (includes 34-37)
KIT6 240-6128 CLAMP DRAIN HOSE KIT 1 (includes 73-74)
KIT7 240-1521 Water hose holder kit 1 (includes 3, 75)
KIT8 240-1514 Solution lid tank kit 1 (includes 38-39, 58)
KIT9 240-1515 Water level pipe kit 1 (includes 40-43)
KIT10 240-6209 OUTLET COVER KIT 1 (includes 44-45)
KIT11 240-6127 SEAL PLATE KIT 2 (includes 22-25)
KIT12 240-1518 Splash guard kit 1 (includes 66-67)
KIT13 240-1517 Battery tray kit 1 (includes 8-11)
KIT15 240-1520 Actuator holder kit 1 (includes 46-49)
KIT16 240-7012 24V linear actuator 1 (includes 50-52, 65)
KIT17 240-1519 Hinge kit 1 (includes 29-32, 68)
KIT18 240-1522 Vacuum clamp wire kit 1 (includes 3, 64)
KIT19 240-6291 FILTER COVER KIT 1 (includes 53-59, 69)
KIT20 240-1516 Pipe drain kit 1 (includes 3, 70-71)
KIT21 240-2483 Wire clasps kit 7 (includes 3, 61-62)
KIT22 240-7013 Battery connections kit 1 (includes 79-80)

Squeegee Assembly

#PartDescription ReqNotesAvailability
1 999-0519 Nut M12-1.75 nylon insert lock stainless steel 1 (included with KIT1)
2 N/A Not available 1 (screw M12 x 115) (only available with KIT1)
3 240-6363 FRONT-SQUEEGEE-SUPPORT 1
4 240-2111 Spring 1
5 240-1606 Rear squeegee support 1
6 N/A Not available 1 (drain hose clamp) (only available with KIT2)
7 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 3 (included in KIT2, KIT4)
8 999-6690 Screw M5-.8 x 12mm hex head stainless steel 2 (included in KIT2)
9 240-9006 Adjustment knob 1 (included in KIT3)
10 N/A Not available 2 (washer) (only available with KIT3)
11 999-1651 Nut M8-1 hex stainless steel 2 (included in KIT3)
12 N/A Not available 1 (spacer) (only available with KIT3)
13 N/A Not available 3 (spring washer) (only available with KIT3, KIT5)
14 N/A Not available 1 (spring) (only available with KIT3)
15 N/A Not available 2 (screw) (only available with KIT1)
17 240-1607 Squeegee coating connector 1
18 999-1550 Nut M10-1.5 nylon insert lock 1 (included in KIT1)
19 N/A Not available 2 (nylon spacer) (only available with KIT1)
20 N/A Not available 1 (screw) (only available with KIT1)
21 999-9131 Nut M6 x 1 nylon lock stainless steel 1 (included in KIT1)
22 N/A Not available 1 (spacer) (only available with KIT1)
23 N/A Not available 1 (washer) (only available with KIT1)
24 999-1312 Screw M6-1 x 20mm hex head stainless steel 1 (included in KIT1)
25 N/A Not available 4 (screw M6 x 50) (included in KIT5, KIT7)
26 240-0532 Knob M8 2 (included in KIT7, KIT8)
27 N/A Not available 5 (washer) (only available with KIT5, KIT9)
28 240-1601 Bumper roller 2 (included in KIT5)
29 N/A Not available 2 (spacer) (only available with KIT5)
31 240-2143 Thumb screw 2 (included in KIT7)
32 240-1602 Bumper roller kit 1 (included in KIT7)
33 N/A Not available 3 (screw) (only available with KIT4, KIT6)
34 N/A Not available 3 (roller bumper) (only available with KIT4, KIT6)
35 N/A Not available 1 (spring washer) (only available with KIT1)
36 N/A Not available 3 (nut lock M8 5/16) (only available with KIT4, KIT6)
38 999-9233 Screw M5-0.8 x 70 hex cap full thread 1 (included in KIT4)
39 240-1604 Right hand rear squeegee strap 1 (included in KIT4)
41 N/A Not available 1 (buckle stay) (only available with KIT4)
42 N/A Not available 2 (rivet) (only available with KIT4)
43 N/A Not available 1 (buckle shaft) (only available with KIT4)
44 N/A Not available 1 (buckle shaft spacer) (only available with KIT4)
45 N/A Not available 1 (buckle frame) (only available with KIT4)
46 N/A Not available 2 (rivet) (only available with KIT4)
47a 240-1147 Squeegee blade rear PRIMOthane (blue) 1 (polyurethane)
47b 240-1609 Squeegee blade 37 inch rear rubber blade 1 (rubber)
47c 240-6280 linatex BLADE REAR 1 (linatex)
47d 991-3171 Squeegee blade rear PRIMOthane (blue) 1 (NON-OEM)
48 240-1605 940 mm squeegee strap 1 (included in KIT4)
49 240-1603 940 mm squeegee strap 1 (included in KIT6)
50a 240-1146 Squeegee blade front PRIMOthane (blue) 1 (polyurethane)
50b 240-1608 Squeegee blade 37 inch front rubber blade 1 (rubber)
50c 240-6279 linatex BLADE FRONT 1 (linatex)
50d 991-3172 Squeegee blade front PRIMOthane (blue) 1 (NON-OEM)
KIT1 240-6381 HARDWARE SQUEEGEE SUPPORT KIT 1 (includes 1-2, 15-16, 18-24, 35)
KIT2 240-1585 Deck plate screw kit 1 (includes 6-8)
KIT3 240-6079 HAND WHEEL KIT 1 (includes 9-14)
KIT4 240-2354 Rear squeegee strap kit 1 (includes 33-34, 36-46, 48)
KIT5 240-2352 Bumper wheel kit 2 (includes 13, 25, 27-29)
KIT6 240-2355 Front squeegee strap kit 1 (includes 33-34, 36, 49)
KIT7 240-2353 Squeegee body 1 (includes 25-26, 31-32)
KIT8a 240-2356 37 inch squeegee pu assembly 1 (includes 7, 13, 25-29, 31-34, 36, 38-39, 41-46, 47a, 48-49, 50a)
KIT8b 240-1610 37 inch squeegee assembly 1 (includes 7, 13, 25-29, 31-34, 36, 38-39, 41-46, 47b, 48-49, 50b)
KIT8c 572-4235 37 inch squeegee linatex assembly 1 (includes 7, 13, 25-29, 31-34, 36, 38-39, 41-46, 47c, 48-49, 50c)
KIT9 240-1148 Squeegee Roll Wheel Kit 3 (includes 27)

Wiring Diagram

#PartDescription ReqNotesAvailability
EB1 240-1614 Orbital panel control board
EB2 240-1537 Machine main controller
BAT N/A Not available 4 (batteries)
F1 240-1539 100amp fuse
F2 240-1618 40amp fuse
F3 240-1617 80amp fuse
CH1 240-1511 25amp onboard battery charger
K1 572-3666 SWITCH KEY WITH CAP PKD
K2 240-1533 Micro switch
SW 240-6337 SWITCH
VR1 240-1540 Speed potentiometer
EV1 240-2295 Valve
M1a 240-1553 250W traction motor
M1b 240-1616 350W traction motor
M2 240-6634 24V 3 stage vacuum motor
M3a 240-1569 Left hand brush motor kit
M3b 240-1589 24V 750W orbital motor
M4a 240-1502 24V linear actuator
M4b 240-1615 24V actuator
