Battery Charger Assembly

#PartDescription ReqNotesAvailability
1 375-4164 Battery charger 1 (includes 2-14a)
2 375-4165 Charger switch 1
3 375-4166 Voltage light 1 (includes 4-7)
4 N/A Not available 1 (right hand transparent cover voltage display) (part available in kit)
5 N/A Not available 2 (voltage display with percentage) (part available in kit)
6 N/A Not available 4 (screw M2 x 5 cross head self tapping) (part available in kit)
7 N/A Not available 1 (left hand transparent cover voltage display) (part available in kit)
8 375-4167 Charger receptacle kit 1 (includes 9-13)
9 N/A Not available 1 (6.3A fuse) (part available in kit)
10 N/A Not available 1 (6.3A base fuse) (part available in kit)
11 N/A Not available 2 (screw M3 x 15 countersunk) (part available in kit)
12 N/A Not available 1 (inlet and two screw holes) (part available in kit)
13 N/A Not available 2 (nut M3 nylon) (part available in kit)
14a 375-4168 Power cord 1 (standard)
14b 475-2078 CORD, POWER [UL 3 PIN, 11 METERS LG] 1 (optional)

Battery Pack Assembly

#PartDescription ReqNotesAvailability
1 375-9465 Battery kit 1 (includes 2-7)
2 N/A Not available 1 (only available with 1)
3 N/A Not available 1 (only available with 1)
4 375-4161 Right hand battery connector (gray) 1
5 N/A Not available 1 (only available with 1)
6 N/A Not available 1 (only available with 1)
7 375-4163 Left hand battery connector (blue) 1

Brush Driver Assembly

#PartDescription ReqNotesAvailability
1a 375-9435 Medium brush (blue) 2 (includes 2a-4) (standard)
1b 375-9436 Soft brush (light blue) 2 (includes 2a-4) (optional)
1c 375-9437 Hard brush (red) 2 (includes 2a-4) (optional)
2a 375-4127 Brush driver kit (blue) 1 (includes 3a and 4) (standard)
2b 375-4128 Brush driver kit (red) 1 (includes 3b and 4) (optional)
2c 375-4129 Brush driver kit (yellow) 1 (includes 3c and 4) (optional)
2d 375-4130 Brush driver kit (green) 1 (includes 3d and 4) (optional)
3a N/A Not available 2 (standard brush locker blue) (part available in kit)
3b N/A Not available 2 (brush locker red) (part available in kit)
3c N/A Not available 2 (brush locker yellow) (part available in kit)
3d N/A Not available 2 (brush locker green) (part available in kit)
4 N/A Not available 6 (screw 50 x 14) (part available in kit)

Brush Motor Assembly

#PartDescription ReqNotesAvailability
1 375-9425 Left hand brush motor 1 (includes 2-8)
2 N/A Not available 1 (left hand rubber brush motor support) (part available in kit)
3 375-4924 Driving wheel w/metal insert 1
4 N/A Not available 1 (felt brush motor) (part available in kit)
5 N/A Not available 4 (screw M6 x 16 nylock) (part available in kit)
6 N/A Not available 1 (left hand brush motor construction ring) (part available in kit)
7 N/A Not available 1 (left hand brush motor helical gears) (part available in kit)
8 N/A Not available 1 (left hand conductive rubber brush motor fixation) (part available in kit)
9 375-9424 Right hand brush motor 1 (includes 10-16)
10 N/A Not available 1 (right hand rubber brush motor support) (part available in kit)
11 375-4924 Driving wheel w/metal insert 1
12 N/A Not available 1 (felt brush motor) (part available in kit)
13 N/A Not available 4 (screw M6 x 16 nylock) (part available in kit)
14 N/A Not available 1 (right hand brush motor construction ring) (part available in kit)
15 N/A Not available 1 (right hand brush motor helical gears) (part available in kit)
16 N/A Not available 1 (right hand conductive rubber brush motor fixation) (part available in kit)

Clean Water Tank Assembly

#PartDescription ReqNotesAvailability
1a 375-9419 Solution tank assembly (blue cap) 1 (includes 2-13)
1b 375-9420 Solution tank assembly (red cap) 1 (includes 2-13)
1c 375-9421 Solution tank assembly (yellow cap) 1 (includes 2-13)
1d 375-9422 Solution tank assembly (green cap) 1 (includes 2-13)
2 N/A Not available 1 (clean water compartment) (part available in kit)
3a 375-4122 Solution tank cap (blue) 1 (includes 4-6)
3b 375-4123 Solution tank cap (red) 1 (includes 4-6)
3c 375-4124 Solution tank cap (yellow) 1 (includes 4-6)
3d 375-4125 Solution tank cap (green) 1 (includes 4-6)
4 N/A Not available 1 (sleeve cap holder clean tank) (part available in kit)
5 N/A Not available 1 (cap with hole) (part available in kit)
6 N/A Not available 1 (cap holder) (part available in kit)
7 375-1628 Tank retaining clip 1 (includes 8-11)
8 N/A Not available 2 (holder plate clip clean tank) (part available in kit)
9 N/A Not available 2 (rubber cushion for metal clip) (part available in kit)
10 N/A Not available 2 (tank retaining clip) (part available in kit)
11 N/A Not available 4 (nut M4 nylon) (part available in kit)
12 375-4089 Water coupling 1
13 N/A Not available 1 (filling hose assembly) (part available in kit)

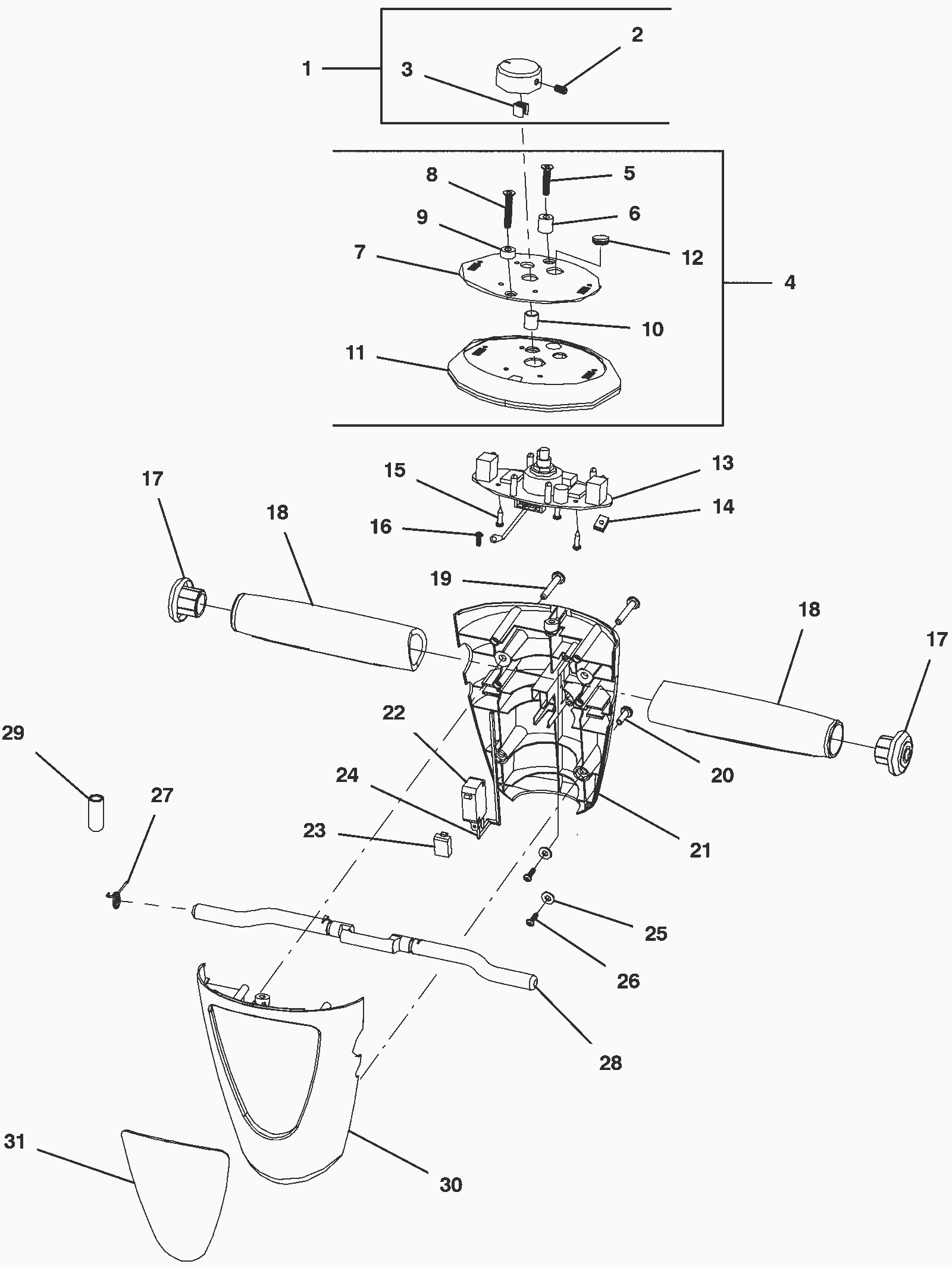

Control Console Assembly

#PartDescription ReqNotesAvailability
1 375-4102 Top housing knob kit 1 (includes 2-3)
2 N/A Not available 1 (screw M4 x 8 hex head) (part available in kit)
3 N/A Not available 1 (fixation insert turning button) (part available in kit)
4a 375-9410 Top control housing kit 1 (includes 4b-12)
4b 375-9411 Control housing hardware kit 1 (includes 5-11)
5 N/A Not available 1 (screw M4 x 25 countersunk) (part available in kit)
6 N/A Not available 1 (support plastic bushing) (part available in kit)
7 375-9412 Dash instruction decal kit 1
8 N/A Not available 1 (screw M4 x 20 countersunk) (part available in kit)
9 N/A Not available 1 (support plastic bushing) (part available in kit)
10 N/A Not available 1 (water save button) (part available in kit)
11 475-1609 Top control housing with bumper (XL & XXL IMOP) 1
12 N/A Not available 1 (rubber block water save adjustment hole) (part available in kit)
13a 375-9413 Circuitboard kit with hardware 1 (includes 13b-16)
13b 375-9414 Circuitboard control 1
14 N/A Not available 1 (switch wire clamp black) (part available in kit)
15 N/A Not available 3 (screw M3 x 12 crosshead selftapping) (part available in kit)
16 N/A Not available 1 (screw 4 x 10) (part available in kit)
17a 375-9415 Handle grip (pkg of 2) 1 (includes 17b-18)
17b N/A Not available 2 (end cap grip blue) (part available in kit)
18 375-9416 Handle grip (pkg of 2) 1
19a 375-6013 Power switch kit 1 (includes 19b-26)
19b N/A Not available 2 (screw M4 x 35 crosshead) (part available in kit)
20 N/A Not available 2 (screw M4 x 12 crosshead) (part available in kit)
21 475-1736 HOUSING, CONTROL, REAR [WHITE,IMOP] 1
22 N/A Not available 1 (power switch control unit) (part available in kit)
23 N/A Not available 1 (rubber block 15 x 10 x 5mm) (part available in kit)
24 N/A Not available 1 (on/off switch wires) (part available in kit)
25 N/A Not available 2 (plastic washer 9 x 4 x 1mm) (part available in kit)
26 N/A Not available 2 (screw 25 x 10) (part available in kit)
27a 375-6012 Trigger assembly 1 (includes 27-28)
27 N/A Not available 1 (spring switch lever) (part available in kit)
28 475-1643 HANDLE, CONTROL [BLUE, IMOP] 1
29 375-9417 Easy scrub magnetic ring 1
30 475-1876 HOUSING, CONTROL, FRONT [WHITE, IMOP] 1
31 375-9418 Handle decal plate 1

Dirty Water Tank Assembly

#PartDescription ReqNotesAvailability
1 375-9423 Tank assembly 1 (includes 2-14)
2 N/A Not available 1 (dirty water compartment) (part available in kit)
3 375-4105 Recovery tank cap kit 1 (includes 4-10)
4 N/A Not available 1 (blind rivet nail 4 x 15) (part available in kit)
5 N/A Not available 1 (sleeve cap holder) (part available in kit)
6 N/A Not available 1 (cap holder) (part available in kit)
7 N/A Not available 1 (warning plate) (part available in kit)
8 N/A Not available 1 (cap without hole) (part available in kit)
9 N/A Not available 1 (sealing gasket cap dirty tank) (part available in kit)
10 N/A Not available 1 (plastic washer 9 x 4 x 1mm) (part available in kit)
11 375-4106 Tank plate 1 (includes 12-13)
12 N/A Not available 1 (fixation plate dirt compartment) (part available in kit)
13 N/A Not available 2 (blind rivet nail 4 x 15) (part available in kit)
14 375-4092 Filter assembly 1

Handle Assembly 1

#PartDescription ReqNotesAvailability
1 375-9405 Inlet tube assembly 1 (includes 2-37)
2a 375-9406 Inlet tube kit 1 (includes 2b-19)
2b 375-9407 Handle weldment assembly 1 (includes 3-4)
3 375-9408 Handle weldment tube 1
4 N/A Not available 1 (end cap inlet tube) (part available in kit)
5 N/A Not available 2 (screw 25 x 10) (part available in kit)
6 475-1618 CONNECTOR, HOSE, SQUEEGEE [IMOP] 1
7 N/A Not available 1 (hose connector gasket) (part available in kit)
8a 375-9012 Rear tank holder 1 (includes 8b-9)
8b N/A Not available 10 (screw 50 x 25) (part available in kit)
9 N/A Not available 1 (rear tank holder) (part available in kit)
10a 375-9409 Cable tube 1 (includes 10b-14)
10b 375-4091 Central connector cable 1
11 N/A Not available 1 (power cable guiding rubber) (part available in kit)
12 N/A Not available 4 (rivet 5mm x 10mm) (part available in kit)
13 N/A Not available 1 (sealing pressure plate) (part available in kit)
14 N/A Not available 1 (sealing rubber sheet) (part available in kit)
15a 375-9013 Seal kit 1 (includes 15b-17)
15b 475-1747 Recovery tank seal 1
16 N/A Not available 1 (o-ring) (part available in kit)
17 N/A Not available 1 (magnet top unit small 20 x 20 x 10mm) (part available in kit)
18 375-9014 Front tank holder 1
19 475-1714 DEFLECTOR, TANK, RECVY [IMOP] 1
20 375-4093 Top motor kit 1 (includes 21-32, 34-35)
21 375-9015 Top motor housing 1
22 375-9016 Connector 1
23a 375-9017 Terminal 1 (includes 23b-24)
23b N/A Not available 1 (terminal and wire red) (part available in kit)
24 N/A Not available 1 (terminal and wire black) (part available in kit)
25a 375-9018 Gasket 1 (includes 25b-26)
25b N/A Not available 1 (sealing gasket 3 x 1.5 x 593mm) (part available in kit)
26 N/A Not available 1 (sealing gasket 4 x 2.5 x 150mm) (part available in kit)
27 N/A Not available 1 (water channel 6mm x 225mm) (part available in kit)
28a 375-9019 Gasket set 1 (includes 28b-29)
28b N/A Not available 1 (center sealing gasket top vacuum motor) (part available in kit)
29 N/A Not available 1 (vacuum motor sealing top) (part available in kit)
30a 375-9020 Valve assembly 1 (includes 30b-33)
30b N/A Not available 2 (screw M3 x 12 crosshead selftapping) (part available in kit)
31 475-1526 SCREW, FLT, SOC, M4 X 10 SS [10X, IMOP] 2
32 N/A Not available 1 (magnetic ventil fixation plate stainless steel) (part available in kit)
33 375-3950 Copper valve assembly with connectors 1
34a 375-9021 Connector kit 1 (includes 34b-37)
34b N/A Not available 1 (motor unit frame) (part available in kit)
35 N/A Not available 1 (motor unit frame rubber) (part available in kit)
36 375-4094 Circuit board valve 1 (includes 30)
37 375-4096 Connector assembly 1

Handle Assembly 2

#PartDescription ReqNotesAvailability
1 375-4097 Lever hinge kit 1 (includes 2-6)
2 N/A Not available 2 (screw N3.5 x 13 count sunk) (part available in kit)
3 N/A Not available 1 (plastic plate for hinge welding assembly) (part available in kit)
4 475-1586 SCREW, FLT, SOC, M6 X 12 NL [10X, IMOP] 4
5 N/A Not available 1 (hinge welding assembly top unit) (part available in kit)
6 N/A Not available 4 (screw M4 x 12) (part available in kit)
7 375-4098 Vacuum fan 1 (includes 8-10)
8 N/A Not available 1 (domel vacuum cleaner motor) (part available in kit)
9 N/A Not available 1 (vacuum motor sealing support) (part available in kit)
10 N/A Not available 1 (vacuum motor sealing bottom) (part available in kit)
11 375-4099 Fan cover kit 1 (includes 12-13)
12 N/A Not available 1 (magnet top unit) (part available in kit)
13 N/A Not available 1 (motor unit cover) (part available in kit)
14 375-4100 Hose assembly 1

Main Lever Assembly

#PartDescription ReqNotesAvailability
1a 375-9457 Main lever cover 1 (includes 1b-5)
1b N/A Not available 2 (pcb machine seal) (part available in kit)
2 N/A Not available 1 (strong magnet decal) (part available in kit)
3 375-9458 Main cover (white) 1
4 375-9459 USB slot cover 1
5 N/A Not available 1 (screw M1.7 x 6 counter sunk) (part available in kit)
6a 375-9030 Right hand battery connector 1 (includes 6a-8)
6b N/A Not available 2 (alignment pin longer version) (part available in kit)
7 N/A Not available 1 (right hand battery connector male gray) (part available in kit)
8 N/A Not available 2 (screw 25 x 10) (part available in kit)
9a 375-9031 Left hand battery connector 1 (includes 9b-11)
9b N/A Not available 2 (alignment pin longer version) (part available in kit)
10 N/A Not available 1 (left hand battery connector male blue) (part available in kit)
11 N/A Not available 2 (screw 25 x 10) (part available in kit)
12a 375-9460 Battery control circuitboard 1 (includes 12b-15)
12b N/A Not available 1 (magnet top unit holder gray) (part available in kit)
13 N/A Not available 1 (3mm steel cover isolation magnet) (part available in kit)
14 375-9460 Battery control circuitboard 1
15 N/A Not available 1 (magnet top unit 40 x 20 x 10mm) (part available in kit)
16b 475-2380 HOUSING, LEVER, MAIN [IMOP] 1
17 N/A Not available 8 (screw 50 X 14) (part available in kit)
18 N/A Not available 1 (bottom name plate) (part available in kit)
19a 375-9034 Hinge plate assembly 1 (includes 19b-21)
19b 475-2380 HOUSING, LEVER, MAIN [IMOP] 2
20 475-1615 SCREW, FLT, SOC, M3 X 8 SS NL [10X,IMOP] 4
21 475-1557 SCREW, FLT, SOC, M5 X 16 NL [10X, IMOP] 2
22a 375-9037 Main lever assembly 1 (includes 22b-27)
22b 375-9461 100cm cable 1
23 N/A Not available 1 (power cable 3 wires) (part available in kit)
24 N/A Not available 2 (wires for brush unit red) (part available in kit)
25 N/A Not available 2 (male connector and wires) (part available in kit)
26 N/A Not available 2 (male connector and connector wires) (part available in kit)
27 N/A Not available 2 (wires for brush unit black) (part available in kit)
28 375-9036 Pin 2
29 375-9462 Hinge kit 1 (includes 30)
30 375-9035 Hardware kit 1
31 375-9463 Left hand motor cover 1 (includes 2 of 33)
32 375-9464 Right hand motor cover 1 (includes 2 of 33)

Pad Driver Assembly

#PartDescription ReqNotesAvailability
1 375-9438 Pad driver assembly (blue) 2 (includes 2-6)
2a 375-4127 Brush driver kit (blue) 2 (includes 3a and 4) (standard)
2b 375-4128 Brush driver kit (red) 2 (includes 3b and 4) (optional)
2c 375-4129 Brush driver kit (yellow) 2 (includes 3c and 4) (optional)
2d 375-4130 Brush driver kit (green) 2 (includes 3d and 4) (optional)
3a N/A Not available 2 (standard brush locker blue) (part available in kit) (standard)
3b N/A Not available 2 (brush locker red) (part available in kit) (optional)
3c N/A Not available 2 (brush locker yellow) (part available in kit) (optional)
3d N/A Not available 2 (brush locker green) (part available in kit) (optional)
4 N/A Not available 6 (screw 50 x 14) (part available in kit)
5 N/A Not available 2 (imop pad holder assembly) (part available in kit)
6 N/A Not available 6 (nut M4 nylon) (part available in kit)
7a 375-9439 Cleaning pad (red) (pkg of 10) 1
7b 375-9440 Buffing pad (white) (box of 10) 1
7c 375-9441 Scrubbing pad (green) (box of 10) 1
7d 375-9442 Scrubbing pad (blue) (pkg fo 10) 1
7e 375-9443 Light stripping pad (black) (pkg of 10) 1
7f 375-9444 Diamond polishing pad (green) 2
7g 375-9445 Diamond polishing pad (yellow) 2
7h 375-9446 Diamond polishing pad (white) 2
7i 375-9447 Diamond polishing pad (red) 2
7j 375-9448 Diamond polishing pad (orange) 2
7k 375-9449 Diamond polishing pad (blue) 2

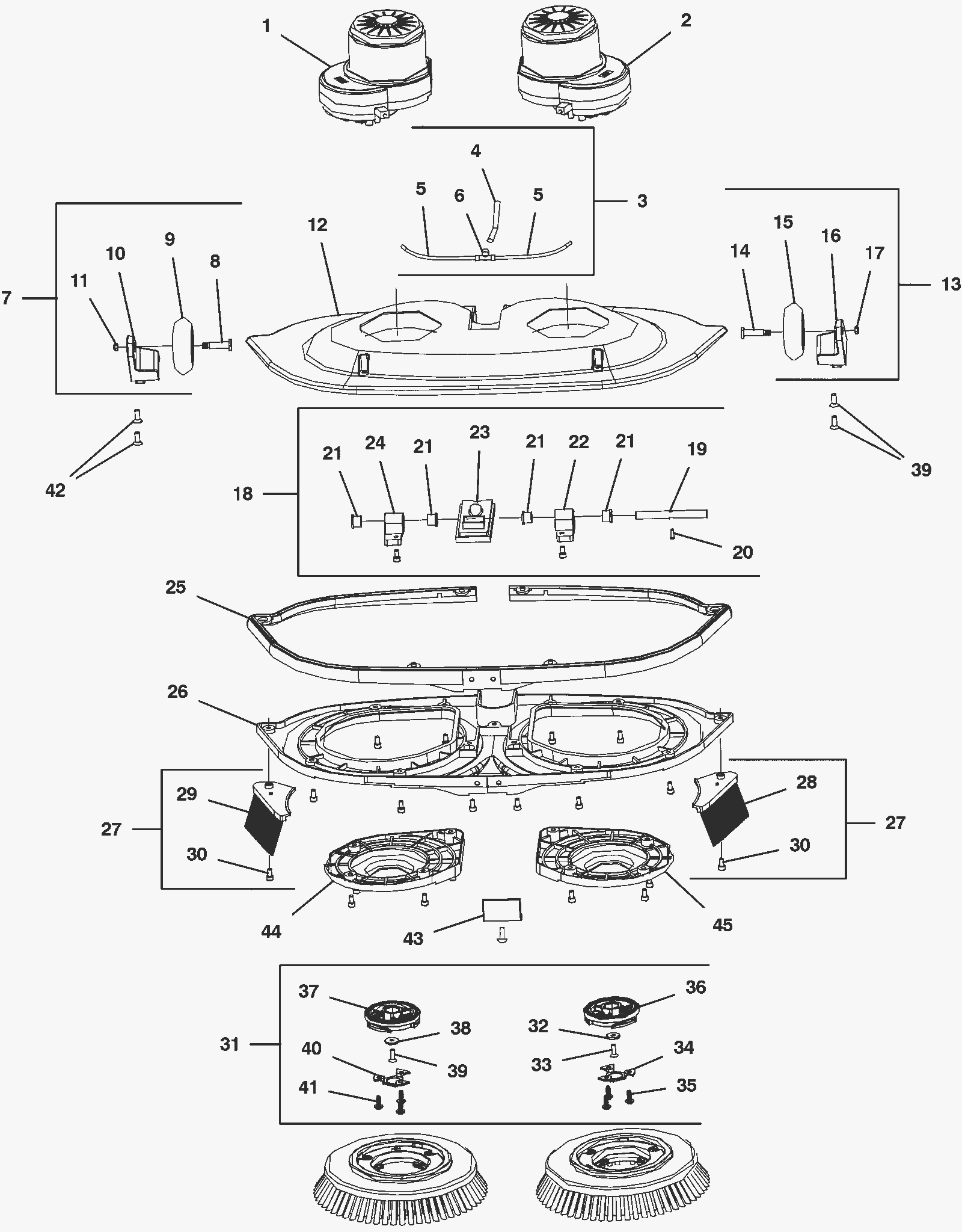

Scrub Head Assembly

#PartDescription ReqNotesAvailability
1 375-9424 Right hand brush motor 1 (see brush motor assembly)
2 375-9425 Left hand brush motor 1 (see brush motor assembly)
3 375-4109 Water channel fitting assembly 1 (includes 4-6)
4 N/A Not available 1 (water channel 6mm) (part available in kit)
5 N/A Not available 2 (water channel 4mm) (part available in kit)
6 N/A Not available 1 (water coupling brush motor) (part available in kit)
7 375-9426 Right hand caster transport kit 1 (includes 8-11)
8 N/A Not available 1 (shaft transport caster) (part available in kit)
9 N/A Not available 1 (transport caster) (part available in kit)
10 N/A Not available 1 (right hand transport wheel pilar) (part available in kit)
11 N/A Not available 1 (nut M5 nylon) (part available in kit)
12 375-9427 Motor cover 1
13 375-9428 Left hand cast transport kit 1 (includes 14-17)
14 N/A Not available 1 (shaft transport caster) (part available in kit)
15 N/A Not available 1 (transport caster) (part available in kit)
16 N/A Not available 1 (left hand transport wheel pilar) (part available in kit)
17 N/A Not available 1 (nut M5 nylon) (part available in kit)
18 375-4113 Brush hinge kit 1 (includes 19-24)
19 N/A Not available 1 (chassis hinge) (part available in kit)
20 N/A Not available 1 (nylok screw M4 x 12 countersunk) (part available in kit)
21 375-9026 Bushing 4
22 N/A Not available 1 (left hand brush unit hinge support) (part available in kit)
23 N/A Not available 1 (construction cover seal) (part available in kit)
24 N/A Not available 1 (right hand brush unit hinge support) (part available in kit)
25 375-9429 Brush bumper 1
26 375-9430 Bottom brush cover 1
27 375-9431 Guards splash kit 1 (includes 28-30)
28 N/A Not available 1 (left hand splashing guard imop) (part available in kit)
29 N/A Not available 1 (right hand splashing guard imop) (part available in kit)
30 N/A Not available 2 (screw M5 x 20 nylock hex head) (part available in kit)
31a 375-4117 Motor brush cover 1 (includes 31b-41)
31b 375-9027 Left hand brush drive 1 (includes 32-36)
32 N/A Not available 1 (support disk driving wheel side hole) (part available in kit)
33 475-1582 SCREW, FLT, SOC, M5 X 18.5 LH NL [ IMOP] 1
34 N/A Not available 1 (cover brush motor screw blue) (part available in kit)
35 N/A Not available 3 (screw 50 x 14) (part available in kit)
36 N/A Not available 1 (left hand driving wheel bottom gray) (part available in kit)
37a 375-9028 Right hand brush drive 1 (includes 37b-41)
37b N/A Not available 1 (right hand driving wheel bottom gray) (part available in kit)
38 N/A Not available 1 (support disk driving wheel side hole) (part available in kit)
39 475-1581 SCREW, FLT, SOC, M5 X 18.5 NL [10X,IMOP] 1
40 N/A Not available 1 (cover brush motor screw blue) (part available in kit)
42 475-1520 SCREW, FLT, SOC, M6 X 16 NL [10X,IMOP] 4
43 375-9432 Bumper 1
44 375-9433 Right hand motor mount plate 1
45 375-9434 Left hand motor mount plate 1

Squeegee Assembly

#PartDescription ReqNotesAvailability
1 375-9450 Squeegeee assembly 1 (includes 2-3a, 4-11a, 12-13a, 14-24)
2 375-9451 Rear squeegee plate 1
3a 375-9452 Front squeegee blade (linatex) 1 (standard)
3b 375-9453 Front squeegee blade (urethane) 1 (optional)
4 375-4152 Squeegee connector hose 1 (includes 5-7)
5 375-9454 Screw 50 x 14 hex head 2
6 N/A Not available 1 (squeegee hose connector yellow) (part available in kit)
7 475-1484 GASKET, HOSE, SQUEEGEE [IMOP] 1
8 375-4153 Squeegee retaining kit 1 (includes 9-11)
9 N/A Not available 4 (screw M3 x 10 countersunk) (part available in kit)
10 475-1631 PLATE, MTG, SQGE [SS, IMOP] 1
11a 475-1450 WASHER, RBR, SQGE [BLACK, IMOP] 2 (qty 1)
11b 475-2294 WASHER, RBR, SQGE [BLACK, IMOP, QTY 100] 1 (qty 100)
12 375-9402 Top plate (XXL I-mop) 1
13a 375-9403 Squeegee blade rear 1 (standard)
13b 375-9455 Rear squeegee blade (urethane) 1 (optional)
14 475-2000 Squeegee caster assembly 1 (includes 15-19) (includes 3 caster assemblies and 8)
15 N/A Not available 6 (nut M5 nylon) (part available in kit)
16 N/A Not available 6 (washer M5 5 x 15 x 1mm) (part available in kit)
17 N/A Not available 3 (squeegee castor gray) (part available in kit)
18 N/A Not available 3 (shaft squeegee castor) (part available in kit)
19 N/A Not available 3 (height adjustment plate) (part available in kit)
20 375-4155 Squeegee retainer knob kit 1 (includes 21-23)
21 N/A Not available 4 (Screw M5 thread length 30) (part available in kit)
22 N/A Not available 4 (Screw M5 thread length 35) (part available in kit)
23 N/A Not available 8 (plastic nut squeegee) (part available in kit)
24 375-9404 Rear squeegee plate 1

Wall Chargers Assembly

#PartDescription ReqNotesAvailability
1 475-2819 CHARGER, WALL [i-mop 3 LAYER] 1
2 475-2867 CHARGER, WALL [i-mop 6 LAYER] 1
