- Commonly Asked For Parts

#PartDescriptionPriceReqNotesAvailability
01 273-7151 Male contact holder $33.31 usually ships 1-5 days
02 273-7152 Internal cable $48.38 usually ships 14-20 days
03 284-1000 Paper bags 8 pack $64.16 usually ships 12-17 days
04 273-7153 Power supply cord (OBSOLETE) $84.32 usually ships 1-5 days
05 173-4169 Dark gray right hand bearing block $40.02 usually ships 14-20 days
06 173-2403 12 inch brush roller $77.37 ships same day
07 173-2425 Left side bearing block $78.22 ships same day
08 173-0172 Handle catch $24.24 usually ships 14-20 days

Filter Bag Housing and Handle Assembly

#PartDescriptionPriceReqNotesAvailability
1a 284-1037 Handle assembly (gray black/white) $74.81 1 (includes 2-13) (9570AM model) usually ships 10-16 days
1b 284-1038 Handle assembly (onyx/silver) $74.81 1 (includes 2-13) (9501AM model) usually ships 10-16 days
1c 284-1039 Handle assembly (red/gray black) $74.81 1 (9558AM model) usually ships 10-16 days
1d 284-1040 Handle assembly (spring green) Call for price 1 (includes 2-13) (9574AM model) usually ships 9-12 days
1e 284-1041 Handle assembly (gray black/yellow) $74.81 1 (9577AM model) usually ships 10-16 days
2a 284-1042 Handle grip Call for price 1 (includes 3, 7, 10) (9570AM model) usually ships 9-12 days
2b 284-1043 Handle grip Call for price 1 (includes 3, 7, 10) (9501AM model) usually ships 9-12 days
3 284-1044 Grommet $1.41 1 usually ships 10-16 days
4 284-1045 Power supply cord $46.75 1 usually ships 10-16 days
5 284-1046 Switch with screws $28.05 1 usually ships 10-16 days
6a 284-1047 Switch cap (white) Call for price 1 (9570AM model) usually ships 9-12 days
6b 284-1048 Switch cap (silver) Call for price 1 (9501AM model) usually ships 9-12 days
6c 284-1049 Switch cap (red) Call for price 1 (9558AM model) usually ships 9-12 days
6d 284-1050 Switch cap (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
6e 284-1051 Switch cap (yellow) Call for price 1 (9577AM model) usually ships 9-12 days
7a 284-1052 Switch cap holder $3.19 1 (9570AM model) usually ships 10-16 days
7b 284-1053 Switch cap holder (black) Call for price 1 (9501AM model) usually ships 9-12 days
8 173-2354 Cable clamp $3.54 1 ships same day
9 173-0135 Screw M3-.5 x 16mm $0.99 6 ships same day
10 173-2355 Antistatic wire $20.96 1 usually ships 14-20 days
11 173-2356 Interconnect cord $43.20 1 ships same day
12 173-2457 Screw M4 x 12mm $1.90 1 usually ships 14-20 days
13 173-2357 Handle tube weldment $57.55 1 ships same day
14 173-0007 Screw M3-.5 x 13mm $2.05 6 ships same day
15 173-0205 Hose $100.64 1 ships same day
16a 284-1024 Extension wand $36.66 1 (9570AM model) usually ships 9-12 days
16b 284-1057 Extension tube (black) $23.38 1 (9501AM model) usually ships 10-16 days
17a 284-1058 Cover (white) Call for price 1 (9570AM model) usually ships 9-12 days
17b 284-1059 Cover (black) Call for price 1 (9501AM model) usually ships 9-12 days
17c 284-1060 Cover (red) Call for price 1 (9558AM model) usually ships 9-12 days
17d 284-1061 Cover (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
17e 284-1062 Cover (dark blue) Call for price 1 (9577AM model) usually ships 9-12 days
18 173-2359 Bag holder spring $5.23 1 ships same day
19a 284-1063 Release cover (gray black) $8.61 1 (9570AM model) usually ships 10-16 days
19b 284-1064 Release cover (silver) Call for price 1 (9501AM model) usually ships 9-12 days
19c 284-1065 Release cover (yellow) Call for price 1 (9577AM model) usually ships 9-12 days
20 173-2361 Safety catch $5.43 1 usually ships 14-20 days
21 173-2361 Safety catch $5.43 1 usually ships 14-20 days
22 173-2362 Bag holder $32.73 1 (includes 20 and 21) ships same day
23a 284-1066 Front cover (white/gray black) $68.88 1 (inlcludes 14, 17-22) (9570AM model) usually ships 10-16 days
23b 284-1067 Front cover (black/silver) $56.10 1 (9501AM model) usually ships 10-16 days
23c 284-1068 Front cover (red/gray black) $68.88 1 (9558AM model) usually ships 10-16 days
23d 284-1069 Front cover (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
23e 284-1070 Front cover (dark blue) $68.88 1 (9577AM model) usually ships 10-16 days
24 284-1000 Paper bags 8 pack $64.16 1 usually ships 12-17 days
25 284-1016 Micro grade filter $54.92 1 usually ships 9-12 days
26a 284-1071 Internal cover $16.10 1 (includes 40 and 41) (9570AM model) usually ships 10-16 days
26b 284-1072 Internal cover Call for price 1 (includes 40 and 41) (9501AM model) usually ships 9-12 days
27 173-0048 Clamp $3.96 1 usually ships 14-20 days
28 173-2365 Filter safety catch $13.07 1 usually ships 14-20 days
29 173-2366 Torsion spring $5.76 1 ships same day
30 173-2367 Cable clamp $7.83 1 usually ships 14-20 days
31a 284-1073 Dust bag housing locking catch (gray black) Call for price 1 (9570AM model) usually ships 9-12 days
31b 284-1074 Dust bag housing locking catch (silver) Call for price 1 (9501AM model) usually ships 9-12 days
31c 284-1075 Dust bag housing locking catch (yellow) Call for price 1 (9558AM model) usually ships 9-12 days
32a 284-1076 Handle catch (gray black) $5.50 1 (9570AM model) usually ships 10-16 days
32b 284-1077 Handle catch (silver) $5.50 1 (9501AM model) usually ships 10-16 days
32c 284-1078 Handle catch (yellow) $5.50 1 (9558AM model) usually ships 10-16 days
33 173-0173 Clip $1.47 1 usually ships 14-20 days
34a 284-1080 Carrying handle (gray black) Call for price 1 (9570AM model) usually ships 9-12 days
34b 284-1081 Carrying handle (black) Call for price 1 (9501AM model) usually ships 9-12 days
34c 284-1082 Carrying handle (spring green) Call for price 1 (9558AM model) usually ships 9-12 days
34d 284-1083 Carrying handle (dark blue) $8.47 1 usually ships 10-16 days
35a 284-1208 Cable hook (white) $7.18 1 (9570AM model) usually ships 10-16 days
35b 284-1085 Cable hook (black) $7.17 1 (9501AM model) usually ships 10-16 days
35c 284-1086 Cable hook (red) $15.79 1 (includes 34) (9558AM model) usually ships 10-16 days
35d 284-1087 Cable hook (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
35e 284-1088 Cable hook (dark blue) $7.17 1 (9577AM model) usually ships 10-16 days
36 173-0170 Spring stop $5.23 1 usually ships 14-20 days
37a 284-1089 Retaining ring $2.09 1 (9570AM model) usually ships 10-16 days
37b 284-1090 Retaining ring Call for price 1 (9501AM model) usually ships 9-12 days
38 273-7152 Internal cable $48.38 1 usually ships 14-20 days
39 173-2376 Cord clamp $4.81 1 usually ships 14-20 days
40 284-1093 Seal $3.43 1 usually ships 10-16 days
41 173-0162 Seal $13.77 1 usually ships 14-20 days
43a 284-1094 Attachment clip (gray black) $3.50 1 (9570AM model) usually ships 10-16 days
43b 284-1095 Attachment clip (black) $3.37 1 (9501AM model) usually ships 10-16 days
44 173-2379 Locking rod spring $5.76 1 ships same day
45 173-2381 Seal $6.89 1 usually ships 14-20 days
46 173-5234 Locking rod $22.36 1 usually ships 14-20 days
47a 284-1096 Dust bag housing bumper base (white) Call for price 1 (9570AM model) usually ships 9-12 days
47b 284-1097 Dust bag housing bumper base (black) Call for price 1 (9501AM model) usually ships 9-12 days
47c 284-1098 Dust bag housing bumper base (gray black) Call for price 1 (9558AM model) usually ships 9-12 days
47d 284-1099 Dust bag housing bumper base (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
47e 284-1200 Dust bag housing bumper base (dark blue) Call for price 1 (9577AM model) usually ships 9-12 days
48a 284-1201 Dust bag housing (white/gray black) $117.68 1 (includes 9, 14, 26-47) (9570AM model) usually ships 10-16 days
48b 284-1209 Dust bag housing (black) Call for price 1 (includes 9, 14, 26-47) (9501AM model) usually ships 9-12 days
48c 284-1202 Dust bag housing (red) $117.68 1 (9558AM model) usually ships 10-16 days
48d 284-1203 Dust bag housing (spring green) Call for price 1 (includes 9, 14, 26-47) (9574AM model) usually ships 9-12 days
48e 284-1204 Dust bag housing (dark blue) $113.38 1 (9577AM model) usually ships 10-16 days
49a 284-1003 Crevice nozzle $27.48 1 (9570AM model) usually ships 9-12 days
49b 284-1205 Crevice nozzle (black) $14.03 1 (9501AM model) usually ships 10-16 days
50a 284-1010 Upholstery nozzle $27.48 1 (9570AM model) usually ships 9-12 days
50b 284-1206 Upholstery nozzle (black) $14.03 1 (9501AM model) usually ships 10-16 days
51 284-1032 Mounting clip $10.12 1 usually ships 9-12 days
52 284-1004 Dusting brush $45.83 1 usually ships 9-12 days
N/S 173-7405 Front cover seal $17.53 1 usually ships 1-5 days

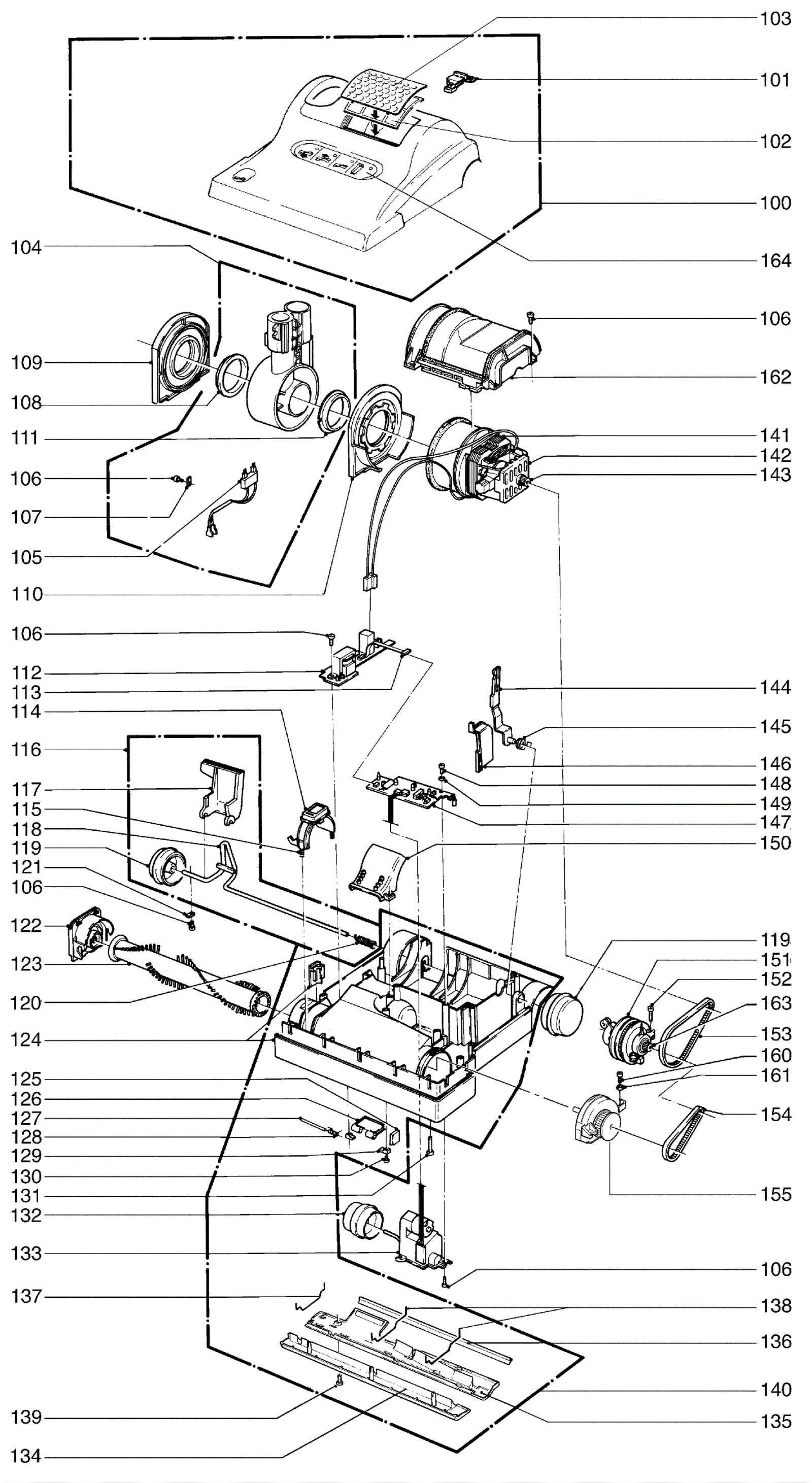

Power Head Assembly

#PartDescriptionPriceReqNotesAvailability
100a 284-1210 Power head cover (white/gray black) $52.07 1 (includes 101-103, 164) (9570Am model) usually ships 10-16 days
100b 284-1211 Power head cover (onyx/silver) $60.27 1 (includes 101-103, 164) (9504AM model) usually ships 10-16 days
100c 284-1212 Power head cover (red/gray black) Call for price 1 (includes 101-103, 164) (9558AM model) usually ships 9-12 days
100d 284-1213 Power head cover (spring green/dark gray) Call for price 1 (includes 101-103, 164) (9574AM model) usually ships 9-12 days
100e 284-1214 Power head cover (dark blue/yellow) $60.27 1 (includes 101-103, 164) (9577AM model) usually ships 10-16 days
101a 284-1215 Exhaust filter catch (white) $5.15 1 (9570Am model) usually ships 10-16 days
101b 284-1216 Exhaust filter catch (gray black) Call for price 1 (9504AM model) usually ships 9-12 days
101c 284-1217 Exhaust filter catch (dark gray) $5.06 1 (9574AM model) usually ships 10-16 days
101d 284-1218 Exhaust filter catch (dark blue) Call for price 1 (9577AM model) usually ships 9-12 days
102 173-0093 Exhaust filter $6.66 1 ships same day
103a 284-1219 Filter cover (white) $8.68 1 (9570Am model) usually ships 10-16 days
103b 284-1220 Filter cover (onyx) $10.04 1 (9504AM model) usually ships 10-16 days
103c 284-1221 Filter cover (red) $9.88 1 (9558AM model) usually ships 10-16 days
103d 284-1222 Filter cover (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
103e 284-1223 Filter cover (dark blue) $9.88 1 (9577AM model) usually ships 10-16 days
104 284-1224 Swivel neck assembly $34.72 1 (includes 105-108, 111) usually ships 10-16 days
105 273-7151 Male contact holder $33.31 1 usually ships 1-5 days
106 173-0007 Screw M3-.5 x 13mm $2.05 6 ships same day
107 173-2391 Cable clamp $4.30 1 usually ships 1-5 days
108 284-1225 Right hand swivel neck bearing Call for price 1 usually ships 9-12 days
109 284-1226 Right hand swivel neck support Call for price 1 usually ships 9-12 days
110 173-5247 Left side swivel neck support $30.95 1 usually ships 14-20 days
111 173-5248 Left side swivel neck bearing $11.59 1 usually ships 14-20 days
112 173-2395 12V power supply $175.37 1 ships same day
113 173-2396 Ribbon cable $34.36 1 usually ships 14-20 days
114a 284-1231 Brush roller release (white) Call for price 1 (9570Am model) usually ships 9-12 days
114b 284-1232 Brush roller release (onyx) $7.46 1 (9504AM model) usually ships 10-16 days
114c 284-1233 Brush roller release (gray) Call for price 1 (9558AM model) usually ships 9-12 days
114d 284-1234 Brush roller release (spring green) Call for price 1 (9574AM model) usually ships 9-12 days
114e 284-1235 Brush roller release (dark blue) $7.46 1 (9577AM model) usually ships 10-16 days
115 173-2398 Spring $3.67 1 ships same day
116 173-2399 Axle assembly $40.25 1 (includes 117-120) ships same day
117 284-1027 Foot pedal $11.00 1 usually ships 9-12 days
118 173-2401 Axle $48.49 1 usually ships 14-20 days
119 284-1236 Wheel $14.03 2 usually ships 10-16 days
120 173-0009 Axle spring $5.50 1 ships same day
121 173-0008 Axle clamp $3.31 1 ships same day
122a 284-1023 Right bearing block $22.00 1 (9570Am model) ships same day
122b 284-1238 Right hand bearing block $14.03 1 (9504AM model) usually ships 10-16 days
122c 284-1239 Right hand bearing block (red/gray black) $14.03 1 (9558AM model) usually ships 10-16 days
122d 284-1240 Right hand bearing block (spring green/dark gray) Call for price 1 (9574AM model) usually ships 9-12 days
122e 284-1241 Right hand bearing block (dark blue/gray black) $14.03 1 (9577AM model) usually ships 10-16 days
123 173-2403 12 inch brush roller $77.37 1 ships same day
124 284-1242 Bumper set $13.77 1 usually ships 10-16 days
125 284-1243 Rubbing plate Call for price 1 usually ships 9-12 days
126 173-2406 Access door $22.59 1 (includes 127-128) usually ships 14-20 days
127 173-2407 Access door axle $1.47 1 ships same day
128 173-2408 Access door spring $6.01 1 ships same day
129 284-1244 Hinge Call for price 1 usually ships 9-12 days
130 173-2458 Screw M2.9 x 9.5mm (OBSOLETE) $0.99 1 usually ships 14-20 days
131 284-1246 Screw 4 x 30 $5.15 1 usually ships 10-16 days
132 284-1247 Pile adjustment wheel $11.68 1 usually ships 10-16 days
133 173-2411 Drive motor with gear box $156.54 1 usually ships 14-20 days
134 284-1028 Front bottom plate $23.82 1 usually ships 9-12 days
135 284-1034 Rear bottom plate $22.00 1 (includes 136, 139) usually ships 9-12 days
136 284-1021 Sealing strip $14.65 1 usually ships 9-12 days
137 173-5269 Wire tie $7.66 1 usually ships 14-20 days
138 173-5270 Wire tie $7.66 2 usually ships 14-20 days
139 273-0939 Screw M4-.7 x 12mm with washer $3.39 1 ships same day
140 284-1248 Chassis assembly $62.00 1 (includes 124-130, 134-139) usually ships 10-16 days
141a 284-1249 120V vacuum motor $128.59 1 (includes 141b-143) (9570Am model) usually ships 10-16 days
141b 173-4726 Carbon brush (pkg of 2) $69.44 1 usually ships 14-20 days
142 173-2415 Rubber mount $25.89 1 usually ships 14-20 days
143 173-5272 Motor pulley $15.07 1 ships same day
144 173-2417 Support lever $38.14 1 ships same day
145 284-1252 Support spring $2.79 1 usually ships 10-16 days
146 173-2419 Motor pulley cover $14.12 1 usually ships 14-20 days
147 173-2395 12V power supply $175.37 1 ships same day
148 173-2462 Screw M2.9 x 13mm $0.99 1 usually ships 1-5 days
149 173-2463 Washer 3.2mm $0.99 1 usually ships 1-5 days
150 173-2421 Cover $16.60 1 usually ships 14-20 days
151 173-5277 Sensor X4 $151.83 1 usually ships 14-20 days
152 173-2464 Screw 3.9 x 25mm $1.20 1 ships same day
153 173-8443 Belt $35.90 1 ships same day
154 173-2424 Belt $31.90 1 ships same day
155 173-2425 Left side bearing block $78.22 1 ships same day
160 173-0135 Screw M3-.5 x 16mm $0.99 1 ships same day
161 173-0090 Lock washer $1.63 1 usually ships 14-20 days
162 173-2430 Motor cover $48.61 1 ships same day
163 284-1258 Sensor pulley $9.35 1 usually ships 10-16 days
164a 284-1259 Display (gray black) Call for price 1 (9570Am model) usually ships 9-12 days
164b 284-1260 Display (yellow) Call for price 1 (9577AM model) usually ships 9-12 days
