- Commonly Asked For Parts

#PartDescription ReqNotesAvailability
472-4639 KIT-HOUR METER 120/240 1
209-0280 Detailer hand tool 1
172-3545 Vac hose-Pressure line 15ft 1
209-2233 VAC HOSE/PRESSURE LN. 25 FOR 1
272-6489 25 foot vacuum/solution hose 1
209-2197 VAC HOSE/PRESSURE LN. 25 EXTE 1
209-0244 12 inch single bend low pressure wand (stainless steel) 1 (100 PSI)
372-0137 12 inch carpet scrub wand double (OBSOLETE) 1 (100 PSI)
209-0300 Evolution carpet wand 1 (100 PSI)
372-0138 12 inch carpet scrub wand high pressure (OBSOLETE) 1 (400 PSI)
209-0320 12 inch double bend high pressure stainless steel wand 1 (400 PSI)
472-7305 CARPET SCRUB WAND 13 HEAD-300 (OBSOLETE) 1 (400 PSI)
372-0139 13 inch carpet scrub wand (OBSOLETE) 1 (400 PSI)

- Extractor Fit All Parts

#PartDescription ReqNotesAvailability
001a 991-8000 12 inch stainless head wand, 1 jet 120 PSI plastic valve (wands)
001b 991-8001 12 inch aluminum head wand, 2 jet, 120 PSI (OBSOLETE) (wands)
001c 991-8002 12 inch aluminum head wand, 3 jet, 120 PSI plastic valve (wands)
001d 991-8227 500psi brass valve (wands)
002a 991-8222 30 inch stair wand (open spray) (stair wand)
002b 991-8223 30 inch swivel head ergonomic stair wand (open spray) (stair wand)
004 991-8129 Handle 1-1/2 inch low profile comfort grip assist (wands)
005a 991-8128 120 PSI, acetel plastic valve, low heat 140 degrees (wands)
005b 991-8127 120 PSI, brass valve, stainless steel stem (wands)
005c 991-8226 Valve
005d 991-8171 400psi cast aluminum valve
007 991-8130 3-1/2 inch wide 120 PSI standard detailer, external spray (wands)
008 991-8132 10ft hide-a-hose vac/sol hose assembly w/1/4 male fittings (hose assemblies and parts)
009 991-8133 20ft hide-a-hose vac/sol hose assembly w/1/4 male fittings (hose assemblies and parts)
010 991-8136 10ft hide-a-hose vac/sol hose assembly w 1/4 male & 1/4 feml (hose assemblies and parts)
011 991-8137 20ft hide-a-hose vac/sol hose assembly w/1/4 male & 1/4 feml (hose assemblies and parts)
012 991-8134 10ft hide-a-hose vac/sol hose w/1/4 female fittings 300psi (hose assemblies and parts)
013 991-8135 20ft hide-a-hose vac/sol hose assembly w/1/4 female fittings (hose assemblies and parts)
014 991-8138 10ft 100psi vac/sol hose assembly w/ 1/4 male fittings (hose assemblies and parts)
015 991-8139 20ft 100psi vac/sol hose assembly with male fittings (hose assemblies and parts) (Maximum heat rating of 70 degrees and 100 PSI)
016 991-8142 10ft 100psi vac/sol hose assembly w/1/4 female & 1/4 male (hose assemblies and parts)
017 991-8143 20ft 100psi vac/sol hose assembly w/1/4 female & 1/4 male (hose assemblies and parts)
018 991-8140 10ft 100psi vac/sol hose assembly w/ 1/4 female fittings (hose assemblies and parts)
021 991-8286 1 1/2 inch vacuum hose (sold by the foot) (hose assemblies and parts)
022 991-8005 1 1/2 inch replacement hose cuff (black) (hose assemblies and parts)
023 991-8131 1 1/2 inch hide-a-hose cuff (no swivel) (hose assemblies and parts)
026 991-8045 1/8 inch brass vee jet 8001 (1/8 brass vee jet)
027 991-8046 1/8 inch brass vee jet 8001.5 (1/8 brass vee jet)
028 991-8047 1/8 inch brass vee jet 8002 (1/8 brass vee jet)
029 991-8048 1/8 inch brass vee jet 8003 (1/8 brass vee jet)
030 991-8049 1/8 inch brass vee jet 8004 (1/8 brass vee jet)
031 991-8050 1/8 inch brass vee jet 8005 (OBSOLETE) (1/8 brass vee jet)
032 991-8051 1/8 inch brass vee jet 8006 (1/8 brass vee jet)
033 991-8052 1/8 inch brass vee jet 8008 (1/8 brass vee jet)
034 991-8053 1/8 inch brass vee jet 8010 (1/8 brass vee jet)
035 991-8054 1/8 inch brass vee jet 9502 (1/8 brass vee jet)
036 991-8055 1/8 inch brass vee jet 9503 (1/8 brass vee jet)
037 991-8056 1/8 inch brass vee jet 9504 (1/8 brass vee jet)
038 991-8057 1/8 inch brass vee jet 9505 (1/8 brass vee jet)
039 991-8058 1/8 inch brass vee jet 9506 (1/8 brass vee jet)
040 991-8059 1/8 inch brass vee jet 9508 (1/8 brass vee jet)
041 991-8060 1/8 inch brass vee jet 11001 (1/8 brass vee jet)
042 991-8061 1/8 inch brass vee jet 11001.5 (1/8 brass vee jet)
043 991-8062 1/8 inch brass vee jet 11002 (1/8 brass vee jet)
044 991-8063 1/8 inch brass vee jet 11003 (1/8 brass vee jet)
045 991-8064 1/8 inch brass vee jet 11004 (1/8 brass vee jet)
046 991-8065 1/8 inch brass vee jet 11005 (1/8 brass vee jet)
047 991-8066 1/8 inch brass vee jet 11006 (1/8 brass vee jet)
048 991-8067 1/8 inch brass vee jet 11008 (1/8 brass vee jet)
049 991-8068 1/8 inch brass vee jet 11010 (1/8 brass vee jet)
050 991-8021 1/4 inch brass vee jet 8001 (1/4 brass vee jet)
051 991-8022 1/4 inch brass vee jet 8001.5 (1/4 brass vee jet)
052 991-8023 1/4 inch brass vee jet 8002 (1/4 brass vee jet)
053 991-3005 1/4 inch brass vee jet 8003 (1/4 brass vee jet)
054 991-8025 1/4 inch brass vee jet 8004 (1/4 brass vee jet)
055 991-8026 1/4 inch brass vee jet 8005 (1/4 brass vee jet)
056 991-8027 1/4 inch brass vee jet 8006 (1/4 brass vee jet)
057 991-8028 1/4 inch brass vee jet 8008 (1/4 brass vee jet)
058 991-8029 1/4 inch brass vee jet 8010 (1/4 brass vee jet)
059 991-8030 1/4 inch brass vee jet 9502 (1/4 brass vee jet)
060 991-8031 1/4 inch brass vee jet 9503 (1/4 brass vee jet)
061 991-8032 1/4 inch brass vee jet 9504 (1/4 brass vee jet)
062 991-8033 1/4 inch brass vee jet 9505 (1/4 brass vee jet)
063 991-8034 1/4 inch brass vee jet 9506 (1/4 brass vee jet)
064 991-8035 1/4 inch brass vee jet 9508 (1/4 brass vee jet)
065 991-8036 1/4 inch brass vee jet 11001 (1/4 brass vee jet)
066 991-8037 1/4 inch brass vee jet 11001.5 (1/4 brass vee jet)
067 991-8038 1/4 inch brass vee jet 11002 (1/4 brass vee jet)
068 991-8039 1/4 inch brass vee jet 11003 (1/4 brass vee jet)
069 991-8040 1/4 inch brass vee jet 11004 (1/4 brass vee jet)
070 991-8041 1/4 inch brass vee jet 11005 (OBSOLETE) (1/4 brass vee jet)
071 991-8042 1/4 inch brass vee jet 11006 (1/4 brass vee jet)
072 991-3006 1/4 inch brass vee jet 11008 (1/4 brass vee jet)
073 991-8044 1/4 inch brass vee jet 11010 (1/4 brass vee jet)
074 991-8069 1/4 inch stainless vee jet 8001 (1/4 stainless vee jet)
075 991-8070 1/4 inch stainless vee jet 8002 (1/4 stainless vee jet)
076 991-8071 1/4 inch stainless vee jet 8003 (1/4 stainless vee jet)
077 991-8072 1/4 inch stainless vee jet 8004 (1/4 stainless vee jet)
078 991-8073 1/4 inch stainless vee jet 9501 (1/4 stainless vee jet)
079 991-8074 1/4 inch stainless vee jet 9502 (1/4 stainless vee jet)
080 991-8085 1/4 inch stainless/plastic tee jet 9502 (1/4 stainless vee jet)
081 991-8076 1/4 inch stainless vee jet 9504 (1/4 stainless vee jet)
082 991-8077 1/4 inch stainless vee jet 11003 (1/4 stainless vee jet)
083 991-8078 1/4 inch stainless vee jet 11004 (1/4 stainless vee jet)
084 991-8079 1/4 inch stainless vee jet 11006 (1/4 stainless vee jet)
085 991-8080 1/4 inch stainless vee jet 11008 (1/4 stainless vee jet)
086 991-8081 1/4 inch stainless/plastic tee jet 8002 (1/4 stainless/plastic tee jet)
087 991-8082 1/4 inch stainless/plastic tee jet 8003 (1/4 stainless/plastic tee jet)
088 991-8083 1/4 inch stainless/plastic tee jet 8004 (1/4 stainless/plastic tee jet)
089 991-8084 1/4 inch stainless/plastic tee jet 9501 (OBSOLETE) (1/4 stainless/plastic tee jet)
090 991-8085 1/4 inch stainless/plastic tee jet 9502 (1/4 stainless/plastic tee jet)
091 991-8086 1/4 inch stainless/plastic tee jet 9504 (1/4 stainless/plastic tee jet)
092 991-3010 1/4 inch stainless/plastic tee jet 11003 (1/4 stainless/plastic tee jet)
093 991-8088 1/4 inch stainless/plastic tee jet 11004 (1/4 stainless/plastic tee jet)
094 991-8089 1/4 inch stainless/plastic tee jet 11006 (1/4 stainless/plastic tee jet)
095 991-8090 1/4 inch stainless/plastic tee jet 11008 (1/4 stainless/plastic tee jet)
096 991-8091 1/4 inch x 1/8 hex nipple H21
097 991-8092 1/4 inch x 1/4 hex nipple H22
098 991-8093 1/4 inch x 3/8 hex nipple H23
099 991-8094 45 degree street elbow 1/4 inch H24
100 991-8095 45 degree street elbow 1/8 inch H25
101 991-8096 45 degree union elbow 1/4 inch H26
102 991-8098 90 degree street elbow short 1/4 inch H28
103 991-8098 90 degree street elbow short 1/4 inch H28
104 991-8099 90 degree street elbow 1/8 inch H29
105 991-8100 90 degree street elbow short 1/8 inch H30 (OBSOLETE)
106 991-8101 90 degree union elbow 1/4 inch H31
107 991-8102 90 degree union elbow 1/8 inch H32
108 991-8103 30 degree union elbow 1/4 inch H33
109 991-8104 1/4 inch coupling H34
110 991-8105 1/8 inch coupling H35
111 991-8106 1/4 inch adapter H36
112 991-8107 1/8 inch adapter H37
113 991-8108 1/4 inch branch tee H38
114 991-8109 1/8 inch branch tee H39
115 991-8110 1/8 inch tee H40
116 991-8111 7/16 inch stainless steel hose clamp H41
117 997-2002 Hose clamp #6
118 991-8113 Strainer for 1/8 inch vee jets H43
119 991-8114 Strainer for 1/4 inch vee jets H44
120 991-8115 Strainer/check valve for 1/4 inch vee jets H45
121 991-8116 Brass strainer/check valve for tee jets H46
122 991-8117 500 PSI ball valve 1/4 inch fpt x 1/4 inch fpt H47
123 991-8118 500 PSI ball valve 3/8 inch fpt x 3/8 inch fpt H48
124 991-8119 500 PSI ball valve 1/4 inch mpt x 3/8 inch fpt H49
125 991-8120 1/4 inch brass flood jets K1 or K2 H54
126 991-8158 1/4 inch BH2-60 female coupler (mate to QD40)
127 991-8150 1/4 inch BH2-61 male nipple (mate to QD80)
128 991-8144 B2C, 1/4 inch mpt, male nipple, mate to QD50 or QD55
129 991-8152 B12, 1/4 inch mpt, female coupler, mate to QD10 or QD15
130 991-8145 B3C, 1/4 inch fpt, male nipple, mate to QD50 or QD55
131 991-8153 B13, 1/4 inch fpt, female coupler, mate to QD10 or QD15
132 991-8146 BH2C, 1/4 inch, mpt male nipple, mate to QD60 or QD65
133 991-8154 B22, 1/4 inch mpt, female coupler, mate to QD20 or QD25
134 991-8147 BH3C, 1/4 inch fpt, male nipple, mate to QD60 or QD65
135 991-8155 B23, 1/4 inch fpt, female coupler, mate to QD20 or QD25
136 991-8148 Hansen 02 male nipple, mate to QD70
137 991-8156 Quick disconnect socket female to QD30
138 991-8149 1/8 inch male quick disconnect
139 991-8157 1/8 inch female quick disconnect socket
140 991-8151 BH3-61,3/8 inch FPT, Male Nipple, mate to QD85
141 991-8159 BH3-60, 3/8 inch fpt, female coupler, mate to QD45
142 991-8123 Bottom hex nut for Kingston or P valve H57
143 991-8121 1/8 inch brass flood jets K1 or K2 H55
144 991-8124 Inline filter H58
145 991-8122 1/8 inch special brass flood jets for V1245 H56
146 991-8008 120V 50 PSI Flo Jet pump (pumps)
147 991-8009 120V 100 PSI Flo Jet pump (pumps)
148 991-8218 120V 120 PSI pump (pumps)
149 991-8220 1/8 fpt brass female connector
150 991-1835 Crevice tool

- Frequently Replaced Parts

#PartDescription ReqNotesAvailability
209-0354 25 foot power cord 1
991-6012 16/2 power cord (sold by the foot) 1 (NON-OEM) (400 PSI heated)
209-6090 Gasket 1
272-6805 Pigtail power cord 1
272-6811 Pigtail power cord (red) 1
209-0286 On/off switch 3 prong 3 (formerly 4 prong and has been replaced by 3 prong which will work in its place)
172-2474 8 inch chain 1
209-0344 Vacuum hose 1
209-0386 O-ring 1
270-8097 Drain valve (black) 1
209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaces vac motor 408G as of 12/29/14)
209-0658 Carbon brush kit 1 (for 408G)
172-9140 100PSI pump kit 1
209-0667 Pump kit 1
209-0329 Ball float 1
209-0150 Filter 1

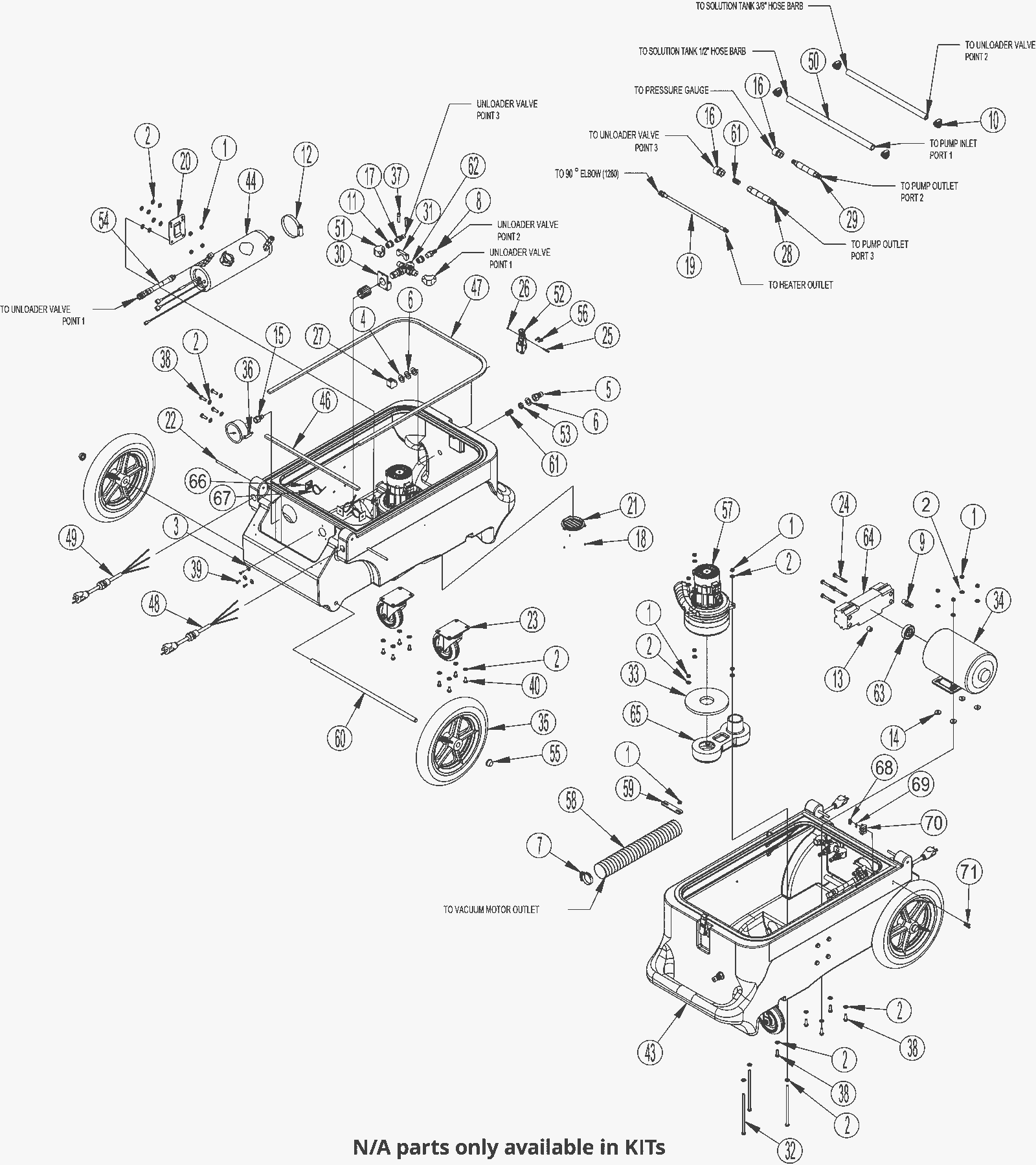

Base Assembly - 100 PSI

#PartDescription ReqNotesAvailability
1 999-0152 Nut 1/4-20 nylon insert lock zinc plated 11 (included in KIT1)
2 999-0006 Washer 3/16 flat zinc plated 22 (included in KIT1)
3 N/A Not available 1 (brass washer) (only available in KIT1)
4 209-0336 Male quick disconnect 1
5 209-0652 8 inch tie (black) 3
6 209-0609 90 degree elbow 1
7 N/A Not available 3 (washer) (onl available in KIT1)
8 999-0298 Bolt 1/4-20 x 1 1/4 hex head stainless steel 4 (included in KIT1)
9 209-0657 Hose clamp 1
10 209-0604 Hose clamp 4
11 N/A Not available 3 (screw 2 x 1/4 flat head) (only available in KIT1)
12 209-0659 Louver 1
13 209-0648 Hinge pin 2
14 209-0480 Caster wheel (gray) 2
15 N/A Not available 1 (screw 2-56 x 1 pan head) (only available in KIT1)
16 N/A Not available 1 (nut 2-56) (only avaialble in KIT1)
17 N/A Not available 3 (bolt 1/4 x 60 full thread) (only available in KIT1)
18 209-0005 Vacuum motor gasket 1
19 209-0357 12 inch wheel 2
20 999-1099 Bolt 1/4-20 x 3/4 hex head stainless steel 1 (included in KIT1)
21 N/A Not available 8 (screw 1/4-20 x 1/2 hex head loc) (only available in KIT1)
23 N/A Not available 1 (100 PSI base)
24 172-9136 Hose (red) 1
25 209-6088 Hose (red) 1
26 272-6804 Gasket 1
27 209-6090 Gasket 1
28 272-6805 Pigtail power cord 1
30 172-0094 Latch 1
31 N/A Not available 2 (hose barb) (only available in KIT2)
32 209-0125 Fiber bushing 1
33 170-5410 Axle cap (OBSOLETE) 2
34 209-0039 Hose barb 1/4 1
35 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 2 (included in KIT1)
36a 209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaces vac motor 408G as of 12/29/14)
36b 209-0658 Carbon brush kit 1 (for 408G)
37 209-0344 Vacuum hose 1
38 209-0345 Vacuum hose bar (OBSOLETE) 1
39 N/A Not available 1 (100 psi pump) (only available in KIT2)
40 209-0356 Axle rod 1
41 209-0124 Nipple 1
42 209-0132 Vacuum manifold 1
43 270-8621 Mounting pad 3
44 272-6806 4 inch tie 3
45 270-8623 Nut nylon lock 6/32 Z.P 2 (after SN 4000070928)
46 272-6808 Washer 2 (after SN 4000070928)
47 172-4094 Terminal block 1 (after SN 4000070928)
48 272-6809 Screw 2 (after SN 4000070928)
N/S 272-6802 Main harness 1
N/S 209-0354 25 foot power cord 1
N/S 172-2906 Priming hose with quick disconnect 1
KIT 1 172-9138 Hardware base kit 1 (includes 1-3, 7-8, 11, 15-17, 20-21, 35)
KIT 2 172-9140 100PSI pump kit 1 (includes 31, 39)

Base Assembly - 100 PSI Heated

#PartDescription ReqNotesAvailability
1 999-0152 Nut 1/4-20 nylon insert lock zinc plated 15 (included in KIT1)
2 999-0006 Washer 3/16 flat zinc plated 34 (included in KIT1)
3 N/A Not available 1 (brass washer) (onlyavailable in KIT1)
4 209-0336 Male quick disconnect 1
5 209-0652 8 inch tie (black) 3
6 N/A Not available 3 (washer) (only available in KIT1)
7 999-0136 Bolt 1/4-20 x 1 1/4 hex head grade 5 zinc plated 4 (included in KIT1)
8 209-0657 Hose clamp 1
9 209-0604 Hose clamp 4
10 209-0405 Hose clamp 1
11 N/A Not available 3 (screw)(only available in KIT1)
12 209-0622 Braided hose 1
13 209-0621 Heat exchanger mount 1
14 209-0659 Louver 1
15 209-0648 Hinge pin 2
16 209-0480 Caster wheel (gray) 2
17 N/A Not available 1 (screw 2-56 x 1 pan head) (only available in KIT1)
18 N/A Not available 1 (nut) (only available in KIT1)
19 270-8593 90 degree elbow 1
20 N/A Not available 3 (bolt 1/4 x 20) (only available in KIT1)
21 209-0005 Vacuum motor gasket 1
22 209-0357 12 inch wheel 2
23 999-1099 Bolt 1/4-20 x 3/4 hex head stainless steel 5 (included in KIT1)
24 N/A Not available 8 (screw 1/4-20 x 1/2 hex head loc) (only available in KIT1)
26 N/A Not available 1 (100PSI base)
27 209-0655 120V heater 1
28 172-9136 Hose (red) 1
29 209-6088 Hose (red) 1
30 272-6804 Gasket 1
31 209-6090 Gasket 1
32 272-6805 Pigtail power cord 1
33 272-6811 Pigtail power cord (red) 1
35 172-0094 Latch 1
36 N/A Not available 2 (hose barb) (only available in KIT2)
37 209-0125 Fiber bushing 1
38 170-5410 Axle cap (OBSOLETE) 2
39 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 2 (included in KIT1)
40a 209-0330 120V 3 stage vacuum motor 1 (vac motor 56105255 replaced vac motor 408G as of 12/29/2014)
40b 209-0658 Carbon brush kit 1 (for 408G)
41 209-0344 Vacuum hose 1
42 209-0345 Vacuum hose bar (OBSOLETE) 1
43 N/A Not available 1 (100PSI pump) (only available in KIT2)
44 209-0356 Axle rod 1
45 209-0124 Nipple 1
46 209-0132 Vacuum manifold 1
47 270-8621 Mounting pad 3
48 272-6806 4 inch tie 3
49 270-8623 Nut nylon lock 6/32 Z.P 4 (after SN 4000070928)
50 272-6808 Washer 4 (after SN 4000070928)
51 172-4094 Terminal block 2 (after SN 4000070928)
52 272-6809 Screw 4 (after SN 4000070928)
N/S 209-0354 25 foot power cord 2
N/S 172-2906 Priming hose with quick disconnect 1
N/S 209-0333 Bi-metallic heat repair kit 1
N/S 272-6802 Main harness 1
KIT 1 172-9138 Hardware base kit 1 (includes 1-3, 6-7, 11, 17-18, 20, 23-24, 39)
KIT 2 172-9140 100PSI pump kit 1 (includes 36, 43)

Base Assembly - 400 PSI Heated

#PartDescription ReqNotesAvailability
1 999-0152 Nut 1/4-20 nylon insert lock zinc plated 15 (included in KIT1)
2 999-0006 Washer 3/16 flat zinc plated 38 (included in KIT1)
3 N/A Not available 3 (flat washer) (only available in KIT1)
4 N/A Not available 1 (washer) (only available in KIT1)
5 209-0336 Male quick disconnect 1
6 N/A Not available 3 (washer) (only available in KIT1)
7 209-0657 Hose clamp 1
8 N/A Not available 1 (hose barb with male pipe) (only available in KIT5)
9 N/A Not available 1 (hose barb) (only available in KIT2 and KIT3)
10 209-0604 Hose clamp 4
11 N/A Not available 2 (bushing) (only available in KIT5)
12 209-0405 Hose clamp 1
13 N/A Not available 1 (plug) (only available in KIT2 and KIT3)
14 N/A Not available 4 (washer) (only available in KIT1)
15 209-0624 1/4 inch quick connect brass 1
16 272-6812 1/4 inch quick connect 2
17 N/A Not available 1 (brass plug) (only available in KIT5)
18 N/A Not available 3 (screw flat head) (only available in KIT1)
19 209-0622 Braided hose 1
20 209-0621 Heat exchanger mount 1
21 209-0659 Louver 1
22 209-0648 Hinge pin 2
23 209-0480 Caster wheel (gray) 2
24 N/A Not available 4 (screw socket head cap) (only available in KIT1 and KIT2)
25 N/A Not available 1 (screw 2+56 x 1 pan head) (only available in KIT1)
26 N/A Not available 1 (nut 2-56) (only available in KIT1)
27 270-8593 90 degree elbow 1
28 209-0384 Pulsation dampening hose 1
29 209-0378 21 inch hose assembly 1
30 209-6095 Valve mounting plate 1
31 209-6096 Valve mounting clamp 1
32 N/A Not available 3 (bolt) (only available in KIT1)
33 209-0005 Vacuum motor gasket 1
34 N/A Not available 1 (motor for 300PSI) (only available in KIT2 and KIT4)
35 209-0357 12 inch wheel 2
36a 209-0380 Pressure gauge 1 (OEM)
36b 991-6012 16/2 power cord (sold by the foot) 1 (NON-OEM)
37 999-0197 Screw 1/4-20 x 1 socket head alloy plain finish 2 (included in KIT1)
38 999-1099 Bolt 1/4-20 x 3/4 hex head stainless steel 9 (included in KIT1)
39 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 3 (included in KIT1)
40 N/A Not available 8 (screw 1/4-20 x 1/2 hex loc head) (only available in KIT1)
43 N/A Not available 1 (400PSI grey base)
44 172-9141 120V heater 1
46 272-6804 Gasket 1
47 209-6090 Gasket 1
48 272-6805 Pigtail power cord 1
49 272-6811 Pigtail power cord (red) 1
50 172-2327 Wire reinforced clear hose (OBSOLETE) 1
51 N/A Not available 2 (90 degree elbow) (only available in KIT5)
52 172-0094 Latch 1
53 209-0125 Fiber bushing 1
54 209-0370 Hose assembly 1
55 170-5410 Axle cap (OBSOLETE) 2
56 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 2 (included in KIT1)
57a 209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaces vac motor 408G as of 12/29/16)
57b 209-0658 Carbon brush kit 1 (for motor 408G)
58 209-0344 Vacuum hose 1
59 209-0345 Vacuum hose bar (OBSOLETE) 1
60 209-0356 Axle rod 1
61 209-0124 Nipple 2
62 N/A Not available 1 (unloader valve for 500PSI pump) (only available in KIT5)
63 N/A Not available 1 (bearing and cam assembly) (only available in kIT2, KIT3 and KIT4)
64 N/A Not available 1 (pump piston style 300-500PSI) (only available in KIT2 and KIT3)
65 209-0132 Vacuum manifold 1
66 270-8621 Mounting pad 3
67 272-6806 4 inch tie 3
68 270-8623 Nut nylon lock 6/32 Z.P 4 (after SN 4000070928)
69 272-6808 Washer 4 (after SN 4000070928)
70 172-4094 Terminal block 2 (after SN 4000070928)
71 272-6809 Screw 4 (after SN 4000070928)
N/S 272-6802 Main harness 1
N/S 209-0354 25 foot power cord 2
N/S 172-2906 Priming hose with quick disconnect 1
N/S 209-6097 Hose (red) 1
N/S 209-0333 Bi-metallic heat repair kit 1
KIT 1 172-9138 Hardware base kit 1 (includes 1-4, 6, 14, 18, 24-26, 32, 37-40, 56)
KIT 2 209-0667 Pump kit 1 (includes 9, 13, 24, 34, 63-64)
KIT 3 172-9330 Pump head kit 1 (includes 9, 13, 63-64)
KIT 4 172-9331 Pump motor kit 1 (includes 34, 63)
KIT 5 172-9332 Unloader valve kit 1 (includes 8, 11, 17, 51, 62)

Decal Assembly

#PartDescription ReqNotesAvailability
1 272-6871 Extension cord caution decal 2
2 272-6872 Gauge priming warning decal 1 (400 PSI)
3 N/A Not available 2 (ET600 decal)
4 209-6083 Danger decal 1
5a N/A Not available 1 (Advantage 400PSI decal)
5b N/A Not available 1 (Advantage 100PSI decal))
6a 209-0362 Overlay (OBSOLETE) 1 (100H and 400H)
6b 272-6873 Switchplate overlay (OBSOLETE) 1 (100PSI and 400PSI non-heated)
7 209-6084 Danger decal 1
8 209-6085 Bronze decal 2 (all models except 56105312)

Recovery Tank Assembly

#PartDescription ReqNotesAvailability
1 272-6814 Screw M4 x .375mm 6 (100 and 400PSI dual cord heated models)
2 209-0657 Hose clamp 2
3 170-0647 Lock nut 1
4 270-8075 O-ring 1
5 999-1216 Screw 6 x 1/2 flat head sheet metal stainless steel 6
6 272-6815 Gasket 9.5 in
7 270-8097 Drain valve (black) 1
8 172-2473 PVC elbow 1-1/2 1
9 209-0668 PVC pipe 3 in
10 172-9339 Tank lid kit 1 (lid gasket) (only available in KIT1)
11 N/A Not available 1 (adapter) (only available in KIT2)
12 209-0720 Micron filter bag 1
13 209-0361 Switch plate (OBSOLETE) 1 (100 and 400PSI dual cord heated models)
14 999-0227 Nut 6-32 hex nylon insert lock jam zinc plated 1 (100 and 400PSI dual cord heated models)
15 272-6817 Recovery tank 1
16 272-6818 Vacuum hose (OBSOLETE) 1
17 209-0671 Light (green) 1 (100 and 400PSI dual cord heated models)
18 N/A Not available 1 (adapter) (only avilable in KIT2)
19 272-6819 Cord lock 1
20 209-0286 On/off switch 3 prong 3 (100 and 400PSI dual cord heated models) (formerly 4 prong and has been replaced by 3 prong which will work in its place)
21 209-0341 Rubber washer 2
22a N/A Not available 1 (lid with clear ring) (only available in KIT1)
22b 209-0386 O-ring 1 (for 22a) (included in KIT1)
23 209-0329 Ball float 1
24 272-6820 Switch plate 1 (100PSI single cord no heat models)
25 272-6814 Screw M4 x .375mm 6 (100PSI single cord no heat models)
26 209-0286 On/off switch 3 prong 2 (100PSI single cord no heat models) (formerly 4 prong and has been replaced by 3 prong which will work in its place)
27 999-0227 Nut 6-32 hex nylon insert lock jam zinc plated 1 (100PSI single cord no heat models)
KIT 1 172-9339 Tank lid kit 1 (includes 10, 22a-22b)
KIT 2 272-6813 Ball float strap assembly 1 includes 11, 18)

Solution Assembly

#PartDescription ReqNotesAvailability
1 999-0006 Washer 3/16 flat zinc plated 4 (included in KIT1)
2 999-1353 Nut 10-32 hex nylon lock insert stainless steel 2 (included in KIT1)
3 999-9148 Screw 10-32 x 5/8 flat head phillips stainless steel 1 (included in KIT1)
4 999-1270 Screw 10-32 x 3/8 button head socket stainless steel 1 (included in KIT1)
5 999-1489 Screw 3/8-16 x 1 1/2 hex head stainless steel 2 (included in KIT1)
6 999-1482 Nut 3/8-16 nylon lock stainless steel 2 (included in KIT1)
7 999-1446 Washer 3/8 x 1 1/2 fender stainless steel 4 (included in KIT1)
8 N/A Not available 4 (rubber washer) (only available in KIT1)
9 999-1530 Washer 3/8 flat nylon 4 (included in KIT1)
10 172-2474 8 inch chain 1
11 N/A Not available 2 (screw 1/4-20 socket head cap) (only available in KIT1)
12 209-0363 Cord strap 2
13 209-0352 Solution tank lid 1
14 N/A Not available 2 (screw 1/4-20 x 1/2 hex head loc) (only available in KI1)
15a 272-6823 Solution tank 1
15b 272-6824 100PSI solution tank 1 (100 PSI)
16 209-0150 Filter 1
17 N/A Not available 2 (bolt 8-32 x 1/2 pan head) (only available in KIT1)
18 209-0140 Latch strike 1
19 209-0603 Nipple 1/2 NPT 1
KIT1 272-6821 Solution tank hardware kit 1 (includes 1-9, 11, 14, 17)

Wiring Diagram - Dual Cord

#PartDescription ReqNotesAvailability
E1 172-9141 120V heater 1
H2 209-0671 Light (green) 1
M1a N/A Not available 1 (motor for 300 or 400 PSI) (only available in KIT1)
M1b N/A Not available 1 (100 PSI pump) (only available in KIT2)
M2a 209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaces vac motor 408G as of 12/29/2014)
M2b 209-0658 Carbon brush kit 1 (for 408G)
P1 209-0672 Hour meter 1
S1 209-0286 On/off switch 3 prong 1 (formerly 4 prong and has been replaced by 3 prong which will work in its place)
S2 209-0286 On/off switch 3 prong 1 (formerly 4 prong and has been replaced by 3 prong which will work in its place)
S3 209-0286 On/off switch 3 prong 1 (formerly 4 prong and has been replaced by 3 prong which will work in its place)
S4 N/A Not available 1 (thermostat)
S5 N/A Not available 1 (part of E1)
KIT1 172-9140 100PSI pump kit 1 (includes M1a)
KIT2 209-0667 Pump kit 1 (includes M1b)

Wiring Diagram - Single Cord

#PartDescription ReqNotesAvailability
M1 N/A Not available 1 (100 PSI pump) (only available in KIT1)
M2a 209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaced vac motor 408G as of 12/29/2014)
S2 209-0286 On/off switch 3 prong 1 (formerly 4 prong and has been replaced by 3 prong which will work in its place)
KIT 1 172-9140 100PSI pump kit 1 (includes M1)
