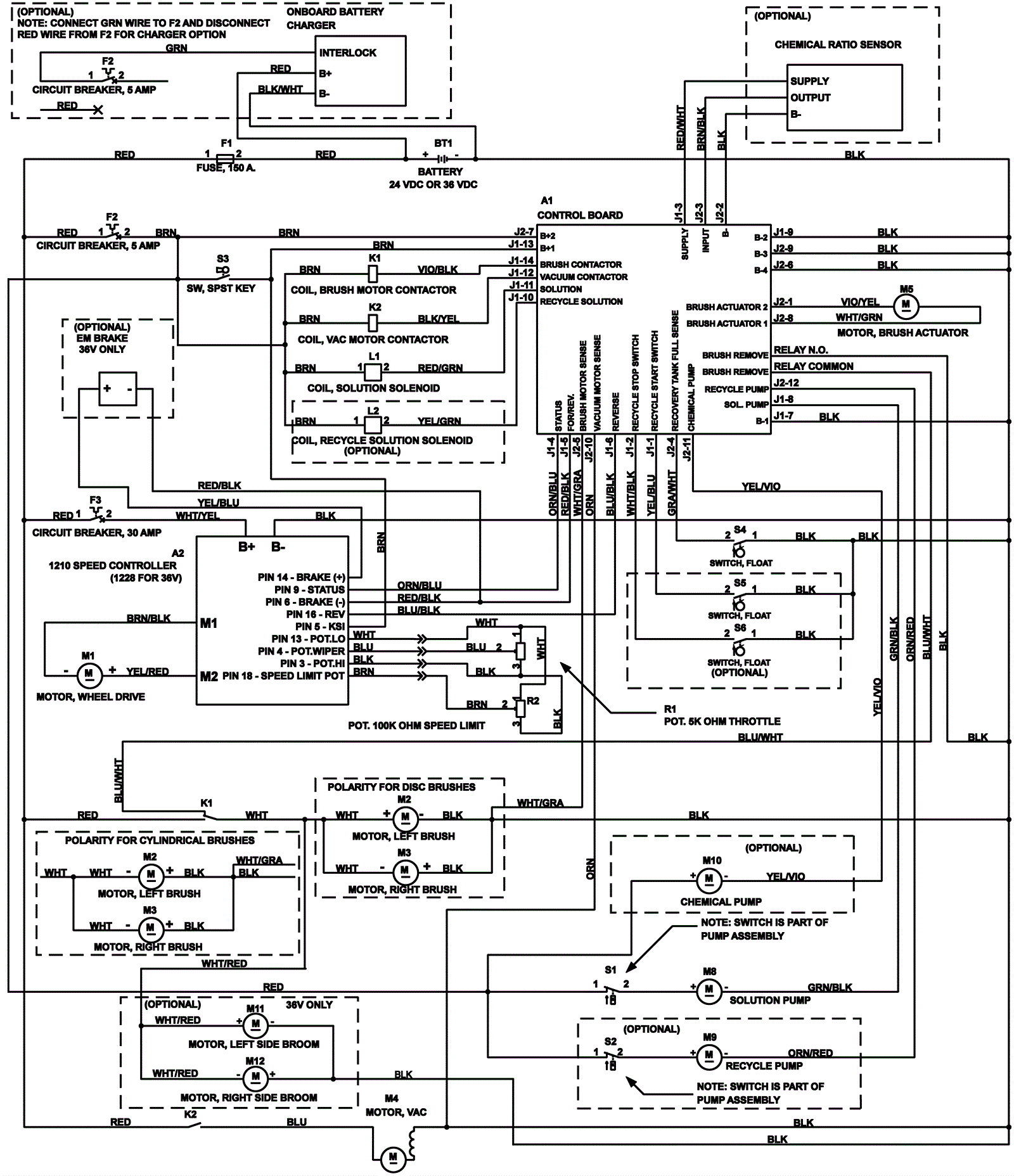

Convertamatic 28D Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
A1a 272-2328 Control panel assembly (OBSOLETE) $1,371.88 1 (before 06.23.05) usually ships 13-16 days
A1b 272-2329 Control panel assembly $1,475.13 1 (after 06.23.05) usually ships 13-16 days
A2 272-2332 Speed control (OBSOLETE) $442.72 1 usually ships 13-16 days
BT1 NOTE Please See Batteries, Brushes, Pad Holders and Charger Pages Call for price 4 usually ships 3-26 days
F1a 172-8836 150amp fuse $20.59 1 usually ships 13-16 days
F1b 991-3061 150amp fuse $56.06 1 ships same day
F2 991-1628 5amp circuit breaker $15.85 1 usually ships 13-16 days
F3 272-2209 30amp circuit breaker $14.41 1 ships same day
K1 172-2173 24V contactor $156.02 1 (brush motor) usually ships 13-16 days
K2a 172-2163 24V solenoid 4 post (2 large 2 small) $131.95 1 (vacuum motor) usually ships 13-16 days
K2b 991-1226 24V solenoid 4 post (2 large 2 small) $66.28 1 (NON-OEM) ships same day
L1 172-1767 Solution valve assembly $249.19 1 usually ships 1-5 days
L2 172-1767 Solution valve assembly $249.19 1 (recycle system option) usually ships 1-5 days
M1a 272-2335 24V transaxle $1,253.05 1 usually ships 13-16 days
M1b 991-3082 24V transaxle $844.96 1 usually ships 36-40 days
M1c N/A Not available Call for price 1 (Motor) usually ships 3-26 days
M1d 272-2337 Carbon brush assembly $305.09 4 usually ships 1-5 days
M1e 272-2338 Neoprene mounting sleeve $32.15 2 usually ships 13-16 days
M2a 272-2356 24V brush motor assembly $978.26 1 (disk) (left) ships same day
M2b 272-2122 Carbon brush $38.94 4 usually ships 1-5 days
M2c 172-2054 Brush spring $17.74 4 usually ships 1-5 days
M3a 272-2356 24V brush motor assembly $978.26 1 (disk) (right) ships same day
M3b 272-2122 Carbon brush $38.94 4 usually ships 1-5 days
M3c 172-2054 Brush spring $17.74 4 usually ships 1-5 days
M4a1 172-9139 24V 3 stage vacuum motor $210.65 1 (OEM) usually ships 1-5 days
M4a2 991-1210-P 24V 3 stage vacuum motor tangential with Packard plug $95.50 1 (NON-OEM) usually ships 1-5 days
M4b 991-1221 Carbon brush without plastic cover (pkg of 2) $18.83 1 (NON-OEM) ships same day
M5 172-8921 Actuator $635.35 1 usually ships 13-16 days
M6 272-2175 Chemical pump $312.82 1 (optional) usually ships 13-16 days
M7a 272-2315 Solution pump $339.91 1 usually ships 13-16 days
M7b 991-3096 24V pump $200.73 1 (NON-OEM) usually ships 13-17 days
M8 272-2357 Recycle pump (OBSOLETE) $378.95 1 (optional) usually ships 1-5 days
R1 172-2039 5K potentiometer $66.03 1 ships same day
R2 991-9022 100K Potentiometer (speed control) $67.52 1 (speed control) ships same day
S1 N/A Not available Call for price 1 (Switch) (part of M8 solution pump) usually ships 3-26 days
S2 N/A Not available Call for price 1 (Switch) (part of M9 recycle pump) usually ships 3-26 days
S3a 272-2195 Key switch assembly $96.35 1 usually ships 13-16 days
S3b 272-2196 Keys (pkg of 2) $42.10 ships same day
S4 272-2104 Float switch $121.95 1 usually ships 13-16 days
S5 272-2104 Float switch $121.95 1 (optional) (recycle start) usually ships 13-16 days
S6 272-2104 Float switch $121.95 1 (optional) (recycle stop) usually ships 13-16 days
N/S 997-2101 6 inch cable tie $0.99 9 ships same day
N/S 272-2148 24V brush motor $866.48 1 (cylindrical) usually ships 13-16 days
N/S 272-2358 24V onboard battery charger $1,453.52 1 (onboard charger models only) ships same day
N/S 172-3451 Battery spacer $14.41 1 usually ships 13-16 days
N/S 172-8951 Carbon brush and spring kit $232.99 1 usually ships 13-16 days
N/S 272-2176 Chemical sensor assembly $208.89 1 (chemical models only) usually ships 1-5 days
N/S 997-2103 8 inch cable tie $0.99 2 ships same day
N/S 172-0223 Battery cable boot $9.70 8 ships same day
N/S 272-2359 Main harness $582.34 1 usually ships 1-5 days
N/S 164-7292 Replacement AC cord and panel assembly (Delta Q) (OBSOLETE) $107.75 1 usually ships 1-5 days
N/S 172-2164 Cable assembly - ring terminal type $61.37 3 (battery cables) usually ships 13-16 days
