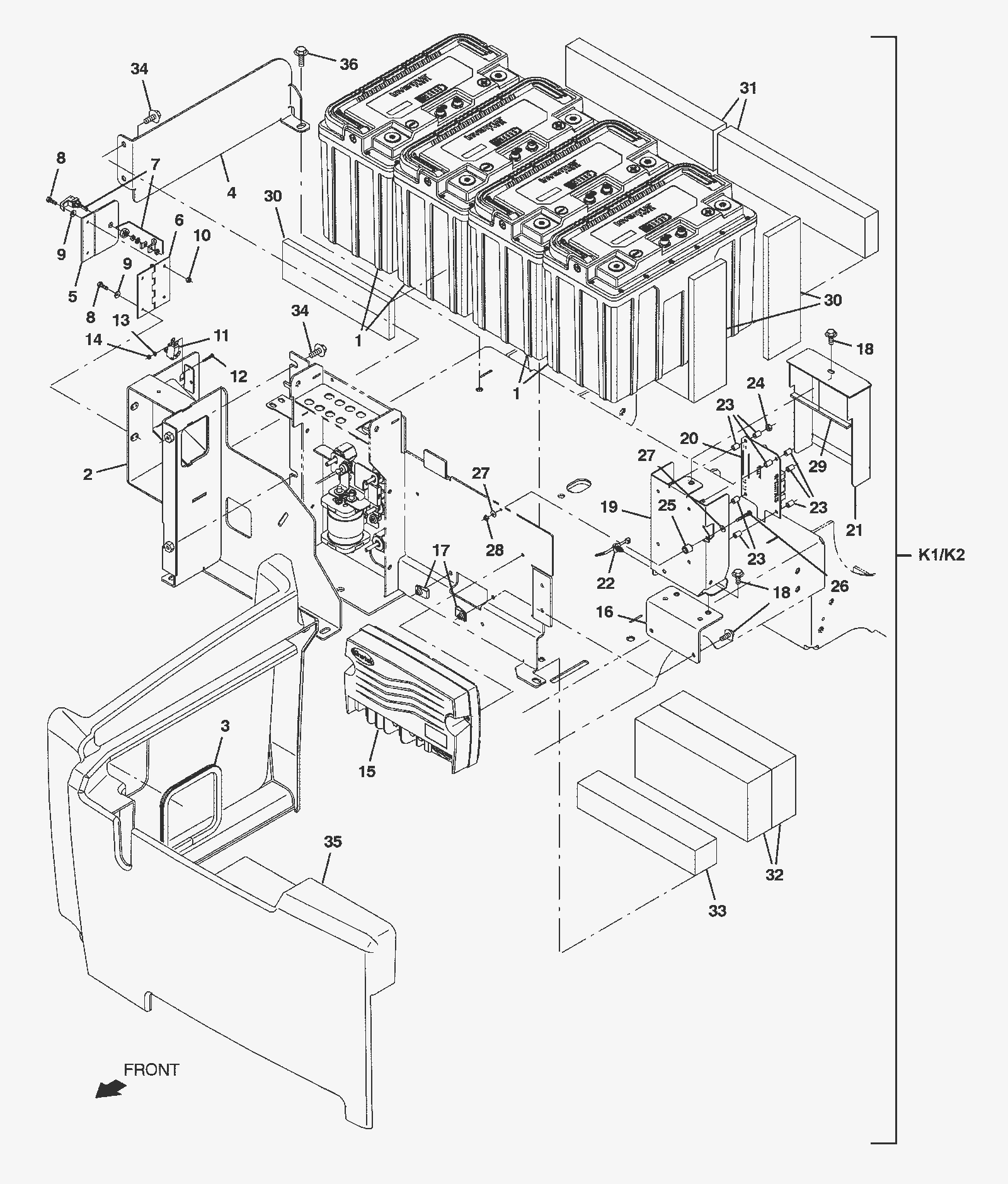

36V 11.5 Kwh Lithium-Ion Battery Assembly

#PartDescription ReqNotesAvailability
1 775-0514 36V 30Ah Li-Ion replacement battery 4
2 775-0515 Battery support bracket weldment 1
3 275-8075 Trim 1
4 775-0516 Battery stop bracket 1
5 775-0517 Connector cover plate 1
6 775-0518 Hinge 1
7 775-0519 Latch 1
8 999-0521 Screw M4-.7 x 12mm pan head phillips zinc 4
9 999-0412 Washer #8 SAE flat 4
10 999-0954 Nut M4-.7 nylon insert lock stainless steel 2
11 775-0520 16amp snap switch 1
12 999-1040 Screw M3-.5 x 20mm pan head 2
13 999-0479 Washer #4 internal star lock zinc plated 2
14 999-0768 Nut M3-.5 hex coarse thread plain finish 2
15a 775-0521 Machine controller 1 (Before SN 101469)
15b 775-0522 Machine controller 1 (After SN 010468)
16 775-0523 Controller support plate weldment 1
17 175-6877 NUT, U, M6 X 1.00 (Tennant Industrial) 2
18 999-1383 Screw M6-1 x 16mm hex head stainless steel 5
19 675-9525 Plate weldment 1
20 675-9526 Interface circuitboard, Li-ion battery 1
21 675-9529 Bracket 1
22 275-5197 Fir tree clip 3
23 675-9527 Spacer 8
24 175-2894 Nut M5-.8 hex nylon locking 4
25 175-2249 Sleeve 1
26 175-3245 Screw 4mm-.7 x 30 pan head 1
27 999-0412 Washer #8 SAE flat 2
28 999-0954 Nut M4-.7 nylon insert lock stainless steel 1
29 275-5893 Seal 1
30 375-2514 Battery spacer 3
31 175-1352 Battery insert 2
32 775-0524 Battery spacer foam 2
33 375-2512 Foam battery spacer 1
34 275-4736 Screw M8-1.25 x 20mm hex washer head stainless steel SEMS 4
35 275-5702 Charger seat shroud (Tennant Industrial) 1
36 275-9575 SCREW, HEX, M8 X 1.25 X 25, 9.8, SEMS (Tennant Industrial) 1
K1 775-0525 33amp lithium-ion battery kit 1 (includes 1-36 and all parts in Battery Cable Group diagram) Requires Tennant True service or an authorized Tennant service provider.
K2 775-0526 90amp charger lithium-ion battery kit 1 (includes 1-36 and all parts in Battery Cable Group diagram) Requires Tennant True service or an authorized Tennant service provider.
