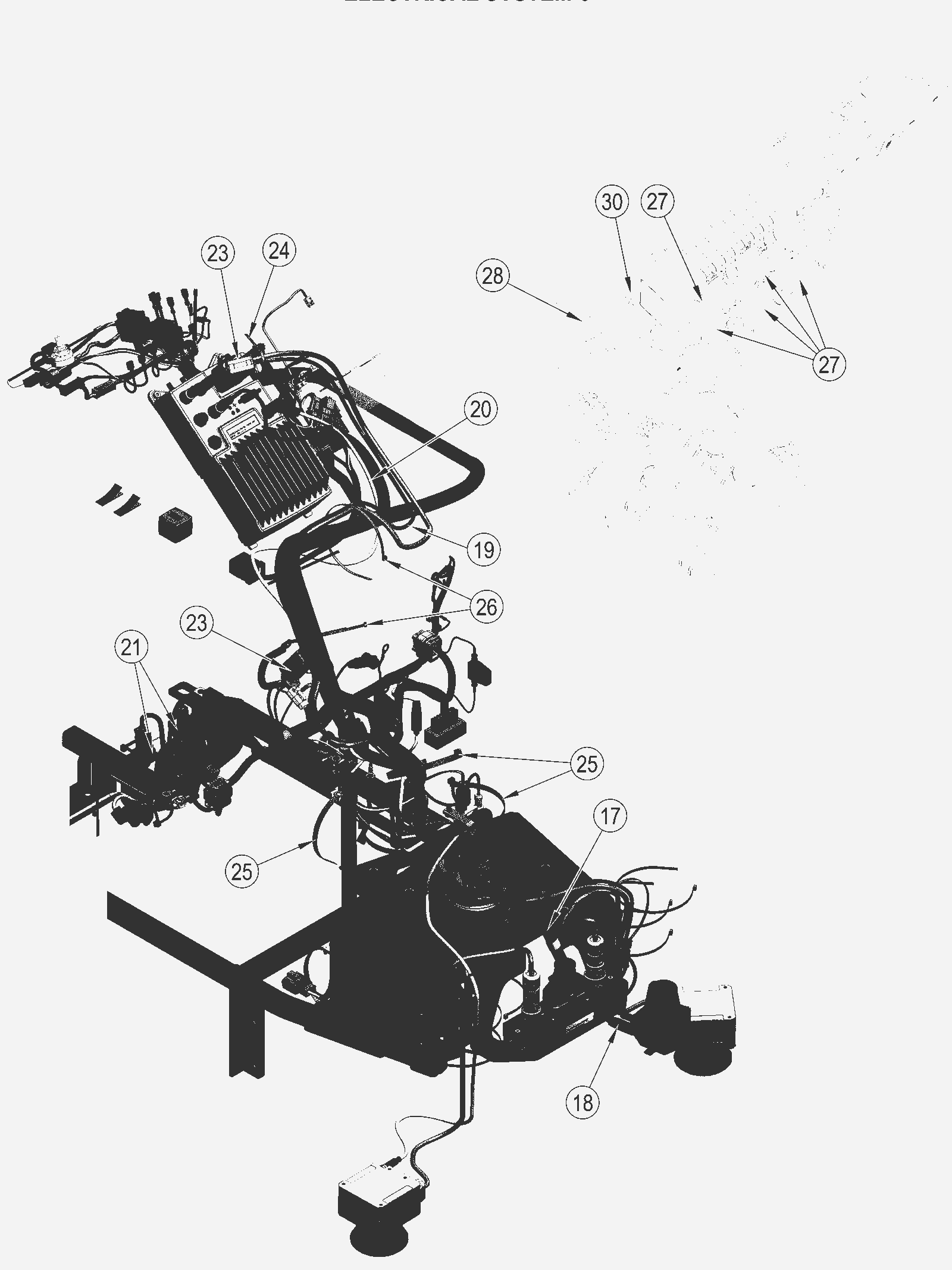

Electrical System Assembly- 3

#PartDescription ReqNotesAvailability
1 572-6056 Hall effect sensor 1
3 572-6057 5 conductor wire assembly 1
4 572-6058 Cat5E wire assembly 1
5 N/A Not available 1 (only available in KIT5 and KIT6)(tc-1 module sip)
6 N/A Not available 1 (only available in KIT4)(autonomous module)
8 572-6059 Wifi antenna cable 2
9 572-6060 Wifi antenna 2
10 472-5061 SMART KEY-USER 1
11 472-5062 SMART KEY-SUPERVISOR 1
12 372-2096 Cable tie 1
13 272-3623 Ferrite bead 2
14 N/A Not available 1 (only available in KIT3)(3D knight camera) (also referred as 3D vision sensor)
15 N/A Not available 1 (only available in KIT2)(led light bar)
16 N/A Not available 13 (only available in KIT2)(cable tie)
17 572-6061 Breakout box/autonomy harness 1
18 572-6062 2d sensor ethernet cable 2
19 572-6063 2d sensor power cable 1
20 572-6064 Safety laser ethernet cable 1
21 N/A Not available 5 (only available in KIT4)(mount cable tie)
22 N/A Not available 2 (only available in KIT4)(conduit clip)
23 472-4939 FERRITE BEAD 2
24 N/A Not available 1 (only available in KIT4)(cable tie)
25 N/A Not available 10 (only available in KIT4)(cable tie)
26 N/A Not available 11 (only available in KIT4)(cable tie)
27 172-9147 Terminal insulator 12
28 172-8964 Terminal insulator 2
29 572-6065 Protective boot 1
30 472-4937 FERRITE BEAD 1
31 572-6066 Heavy duty dhesion tape1.5in 3
32 572-6067 Ethernet M12D-RJ45 cable 1
33 572-6068 Antenna retainer 1
34 572-6069 TC1 sc50 gateway harness 1
KIT1 572-6050 Electrical hardware kit 1 (includes 21-26)
KIT2 572-6049 Light bar kit 1 (includes 15 and 16)
KIT3 572-6070 3D camera kit 1 (includes 14)
KIT4 572-6071 Autonomous module kit 1 (includes 6)
KIT5 572-6072 Liberty sc50 trackclean 1 kit 1 (includes 5)
KIT6 572-6073 Trackclean 1 sc50 upgrade kit 1 (includes 5)
