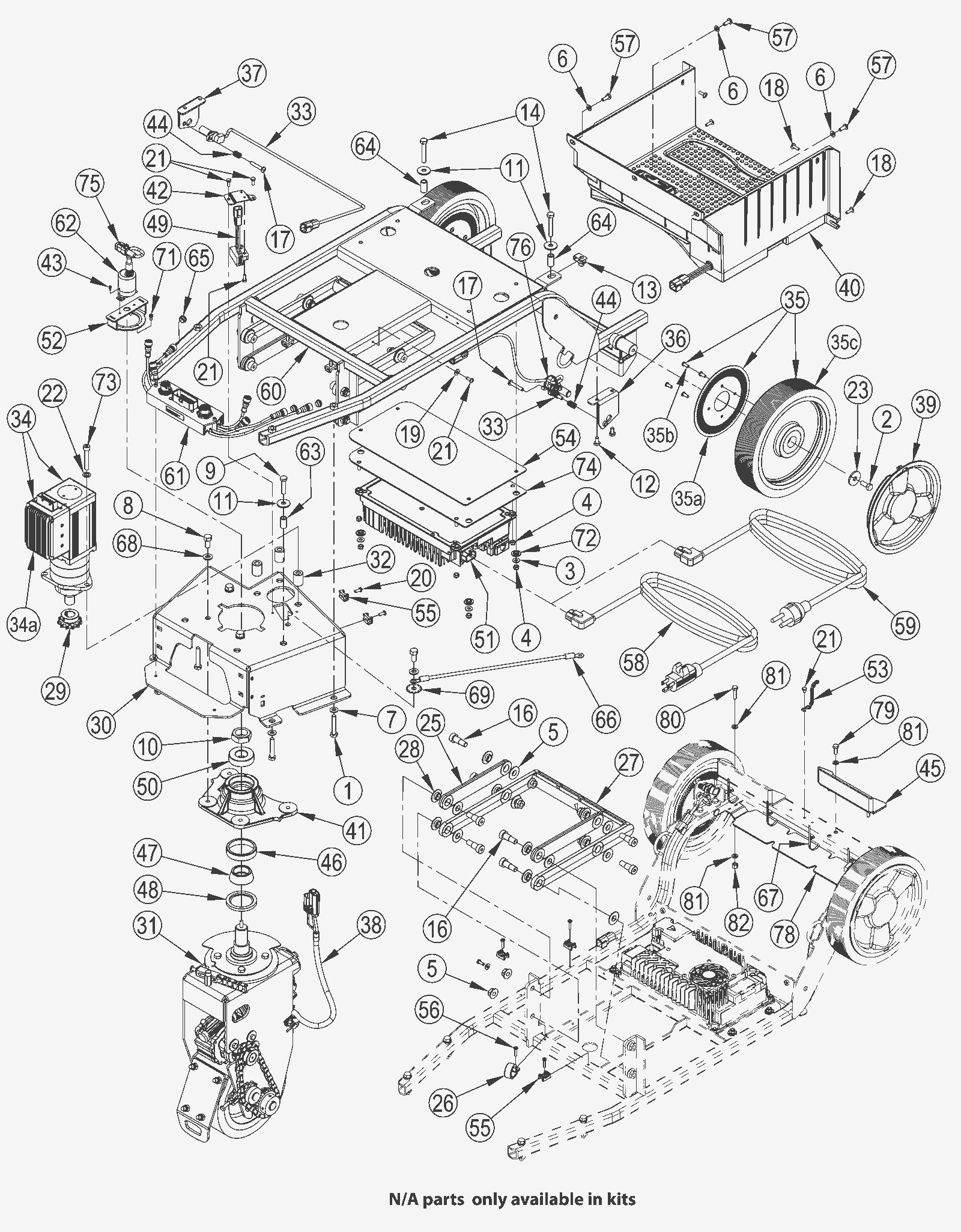

Chassis System Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 4 (only available in KIT3) (screw M8 x 45 hex head)
2 999-9092 Screw M8-1.25 x 20mm hex head stainless steel 2 (only available in KIT1 and KIT3)( Screw M8-1.25 x 20mm hex head stainless steel)
3 N/A Not available 4 (only available in KIT3)(washer)
4 N/A Not available 4 (only available in KIT3)(nut M6 hex nylon loc thin)
5 N/A Not available 8 (only available in KIT3)(nut M10-1.50 hex flange spiraloc)
6 N/A Not available 3 (only available in KIT3)(washer)
7 N/A Not available 4 (only available in KIT3)(washer)
8 N/A Not available 4 (only available in KIT3)(screw 3/8-16 x .75 hex loc)
9 999-0787 Bolt M8-1.25 x 40mm hex head full thread stainless steel 1
10 N/A Not available 1 (only available in KIT2)(nut 1-14 nylon hex loc thin)
11 N/A Not available 3 (only available in KIT3)(washer)
12 N/A Not available 2 (only available in KIT3 and KIT5)(screw 1/4-20 x .50 hex thd form)
13 N/A Not available 2 (only available in KIT3)(nut M8 x 1.25)
14 999-1692 Screw M8-1.25 x 50mm hex stainless steel 2
16 N/A Not available 8 (only available in KIT3)(screw M12 x 16mmx M10-1.50 socket)
17 999-6718 Screw M6-1 x 35mm pan head phillips stainless steel 2
18 N/A Not available 4 (only available in KIT3)(screw M5 x 16)
19 N/A Not available 1 (only available in KIT3)(washer)
20 N/A Not available 2 (only available in KIT3)(screw 10-24 x .50 Pan head Phillips Thread Form)
21 N/A Not available 5 (only available in KIT3)(screw 10-24x .50 Hex Thread Form)
22 N/A Not available 3 (only available in KIT3)(washer)
23 N/A Not available 2 (only available in KIT1 and KIT3)(washer)
25 272-6646 Linkage bar 2
26 172-1014 P clamp 1
27 272-6649 Link bar 1
28 N/A Not available 16 (only available in KIT3)(bushing link arm)
29 272-6655 11 tooth sprocket 1
30 572-6000 Spindle mount 1
31 N/A Not available 1 (drive wheel assembly)
32 N/A Not available 2 (only available in KIT3)(bushing)
33 572-6001 Encoder sensor 2
34a 572-6002 Motor steering controller 1
34b 572-6003 Motor steering controller 1
35a N/A Not available 2 (only available in KIT1)(wheel/encoder plate assembly)
35b 572-6004 Encoder plate 1
35c N/A Not available 4 (only available in KIT1 and KIT3)(screw 10-14 x .50 pan head phillips plastite)
35d N/A Not available 1 (only available in KIT1)(wheel)
36 N/A Not available 1 (only available in KIT5)(encoder plate left mount)
37 N/A Not available 1 (only available in KIT5)(encoder plate right mount)
38 572-6005 Drive motor harness 1
39 572-6006 Hub cap 2
40 N/A Not available 1 (platform assembly)
41 572-6007 Bearing block 1
42 572-6008 Mounting switch plate 1
43 N/A Not available 2 (only available in KIT3 and KIT4)(screw)
44 N/A Not available 2 (only available in KIT3 and KIT5)(spring)
45 572-6009 Tip bracket 2
46 N/A Not available 1 (only available in KIT2)(Bearing)
47 N/A Not available 1 (only available in KIT2)(bearing cone)
48 N/A Not available 1 (only available in KIT2)(shaft seal)
49 372-3090 Proximity sensor 1
50 N/A Not available 1 (only available in KIT2)(bearing ball)
51a 270-8393 24V onboard battery charger 1
51b 572-6010 24v1000w onboard charger 1
52 572-6011 Steering encoder bracket weldment 1
53 N/A Not available 1 (only available in KIT3)(ground chain)
54a 572-6012 Insulator charger 1
54b 572-6013 Insulator charger (obsolete) 1
55 N/A Not available 5 (only available in KIT3)(flat tie holder)
56 N/A Not available 4 (only available in KIT3)(screw 8-32 x .75 pan head phillips thread form)
57 999-1257 Screw M6-1 x 16mm pan head Phillips 3
58 270-8395 AC cord 1
60a 572-6014 Chassis weldment 1 (before SN 1000073534)
60b 572-6015 Chassis weldment 1 (after SN 1000073534)
61 572-6016 Breakout box assembly 1
62 N/A Not available 1 (only available in KIT4)(drive wheel angle sensor)
63 N/A Not available 1 (only available in KIT3)(bushing)
64 N/A Not available 2 (only available in KIT3)(bushing)
65 N/A Not available 3 (only available in KIT3)(cap)
66 572-6017 12 Awg ground wire assembly 1
67 N/A Not available 4 (only available in KIT3)(cable tie)
68 N/A Not available 4 (only available in KIT3)( washer)
69 N/A Not available 1 (only available in KIT3)(washer)
72 572-6018 Step bushing 4
73 272-7154 Screw M8 x 50mm 3
74a 572-6019 Charger mount plate 1
74b 572-6020 Charger mount plate 1
75 N/A Not available 1 (only available in KIT4)(rotary encoder harness)
76 N/A Not available 1 (only available in KIT5)(cable tie mount)
78 572-6021 Platform support plate (obsolete) 1
79 999-1383 Screw M6-1 x 16mm hex head stainless steel 4
80 999-0518 Bolt M6-1 x 25mm hex head full thread zinc 4
81 372-1036 Washer 6mm 12
82 999-0497 Nut M6-1 nylon insert lock stainless steel 4
KIT1 572-6022 Rear wheel kit 1 (includes 2, 23, 35a-d, 39)
KIT2 272-6660 Bearing block kit 1 (includes 10, 46-48, 50)
KIT3 572-6023 Chassis hardware kit 1 (includes 1-9, 11-23, 28, 32, 35c, 43, 44, 53, 55-57, 63-65, 67-73)
KIT4 572-6024 Rotary encoder kit 1 (includes 43, 62, 75)
KIT5 572-6025 Bracket encoder kit 1 (includes 12, 17, 36, 37, 44, 76)
N/S 172-6196 Cable tie 2
