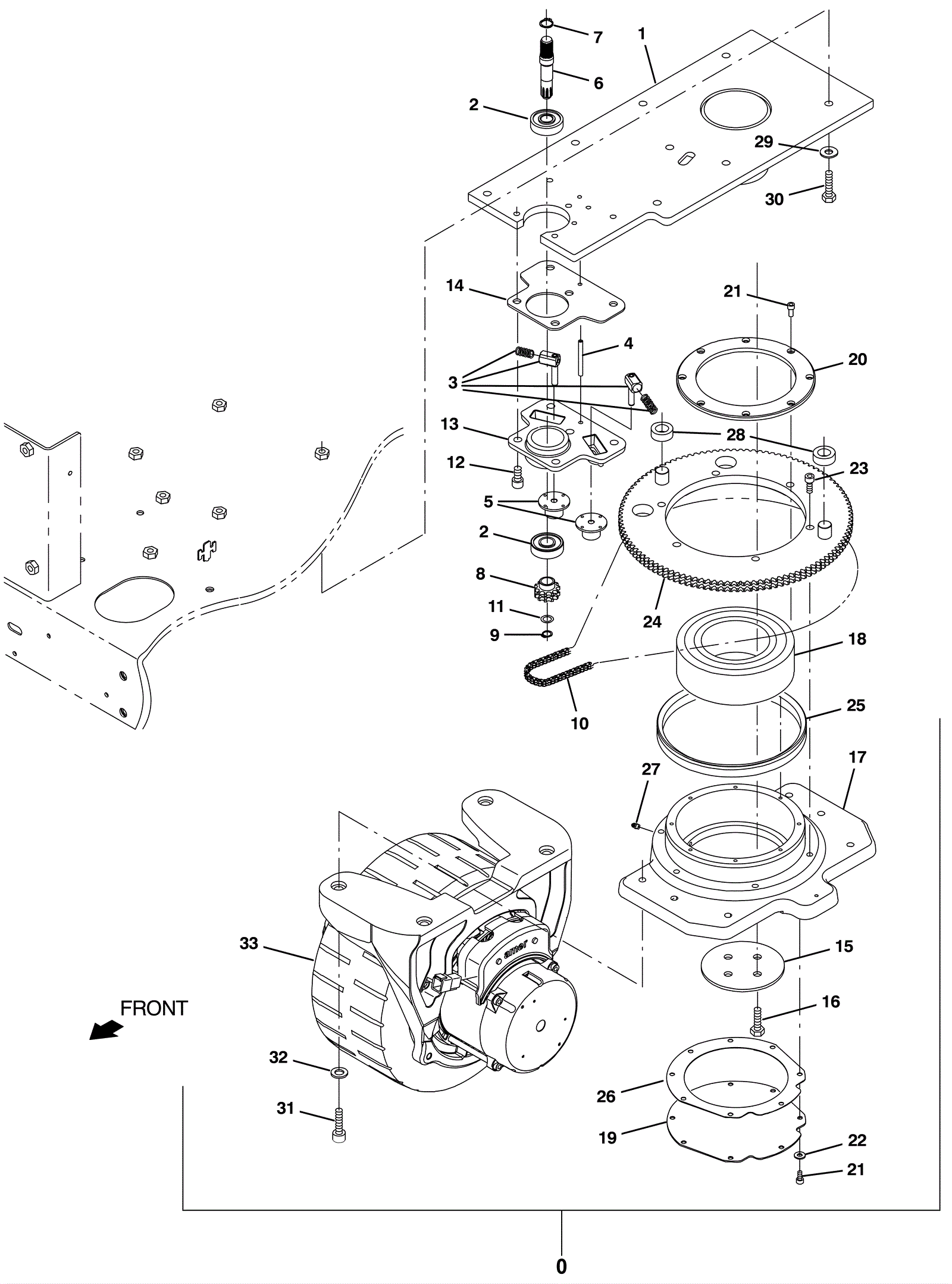

Drive Wheel Assembly

#PartDescription ReqNotesAvailability
0a 675-8769 TRANSMISSION ASSY, STR, AFMKT [T17] (Tennant Industrial) 1 (before SN 011000)
0b 675-8789 TRANSMISSION ASSY, STR, AFMKT [T17/M17] (Tennant Industrial) 1 (after SN 019999)
1a 675-6751 PLATE WLDT, ATTACHMENT, FRAME (Tennant Industrial) 1 (before SN 011000)
1b 675-6219 PLATE WLDT, ATTACHMENT, FRAME (Tennant Industrial) 1 (after SN 019999)
2 575-0061 BEARING, BALL, 0.67B, 1.85D, 0.55W (Tennant Industrial) 2
3 675-2500 TENSIONER KIT, STR TRANS, AFMKT[T17/M17] (Tennant Industrial 2
4 175-2593 Roll pin 4
5 475-9481 TENSIONER, CHAIN, DBL (Tennant Industrial) 2
6 575-6739 SHAFT, INPUT, TRANSMISSION (Tennant Industrial) 1
7 375-4047 Retaining ring (Tennant Industrial) 1
8 575-1377 SPROCKET, DBL (Tennant Industrial) 1
9 475-7753 RING, RETAINING, EXT, 11.5MM ID (Tennant Industrial) 1
10 575-8778 CHAIN, DOUBLE, 3/8 PITCH, TRANSMISSION (Tennant Industrial) 1
11 575-0062 WASHER, FLAT, 0.50B 0.75D .02, STL (Tennant Industrial) 1
12 475-7424 SCREW, SOC, M10 X 1.5 X 20, 12.9 (Tennant Industrial) 5
13 575-0669 HOUSING, INPUT [AS MACHINED] (Tennant Industrial) 1
14 675-9353 SHIM, TRANSMISSION [GRADE 50] (Tennant Industrial) 1 (after SN 019999)
15 575-0701 RETAINER, SHAFT, TRANSMISSION (Tennant Industrial) 1
16 275-2982 SCREW, HEX, M10 X 1.50 X 35, 10.9 (Tennant Industrial) 4
17 675-5884 HOUSING, OUTPUT, MACHINED (Tennant Industrial) 1
18 675-6601 BEARING, BALL, 3.74B, 6.69D, 2.19W (Tennant Industrial) 1
19 575-0869 COVER, TRANSMISSION (Tennant Industrial) 1
20 575-5882 RETAINER, HOUSING, TRANSMISSION (Tennant Industrial) 1
21 475-7511 SCREW, SOC, M6 X 1.00 X 14, NL (Tennant Industrial) 16
22 999-0016 Washer 1/4 flat plain finish 8
23 175-9519 Screw M10-1.5 x 35 socket head 6
24 675-2185 SPROCKET WLDT, OUTPUT, TRANSMISSION (Tennant Industrial) 1
25 575-3674 SEAL, AXIAL, TRANSMISSION [199 VS R] (Tennant Industrial) 1
26 575-1758 GASKET, STEERING, TRANSMISSION (Tennant Industrial) 1
27 175-3248 Grease fitting 1
28 575-0129 TUBE, 0.74ID 1.24OD 0.47L, PYU (Tennant Industrial) 2
29 999-0032 Washer 3/8 USS flat plain finish 7
30 175-0592 Bolt M10-1.5 x 40mm hex head 7
31 575-0067 SCREW, SOC, M12 X 1.75 X 40, 12.9 (Tennant Industrial) 4
33a 675-9096 WHEEL ASSY, DRIVE, AC, W/O BRAKE, RED (Tennant Industrial) 1 (includes 33b) (before SN 011000)
33b 675-8848 TIRE ASSY, FRONT, STD, RED [T17] (Tennant Industrial) 1
33c 675-9122 WHEEL ASSY, DRIVE, AC, W/O BRAKE, WHITE (Tennant Industrial) 1 (optional) (includes 33d) (before SN 011000)
33d 675-8894 TIRE ASSY, FRONT, OPT, WHITE [T17] (Tennant Industrial) 1 (optional)
33e 675-9096 WHEEL ASSY, DRIVE, AC, W/O BRAKE, RED (Tennant Industrial) 1 (after SN 019999) (includes 33b)
33f 675-9557 Drive wheel assembly w/o brake 1 (after SN 019999) (includes 33d)
