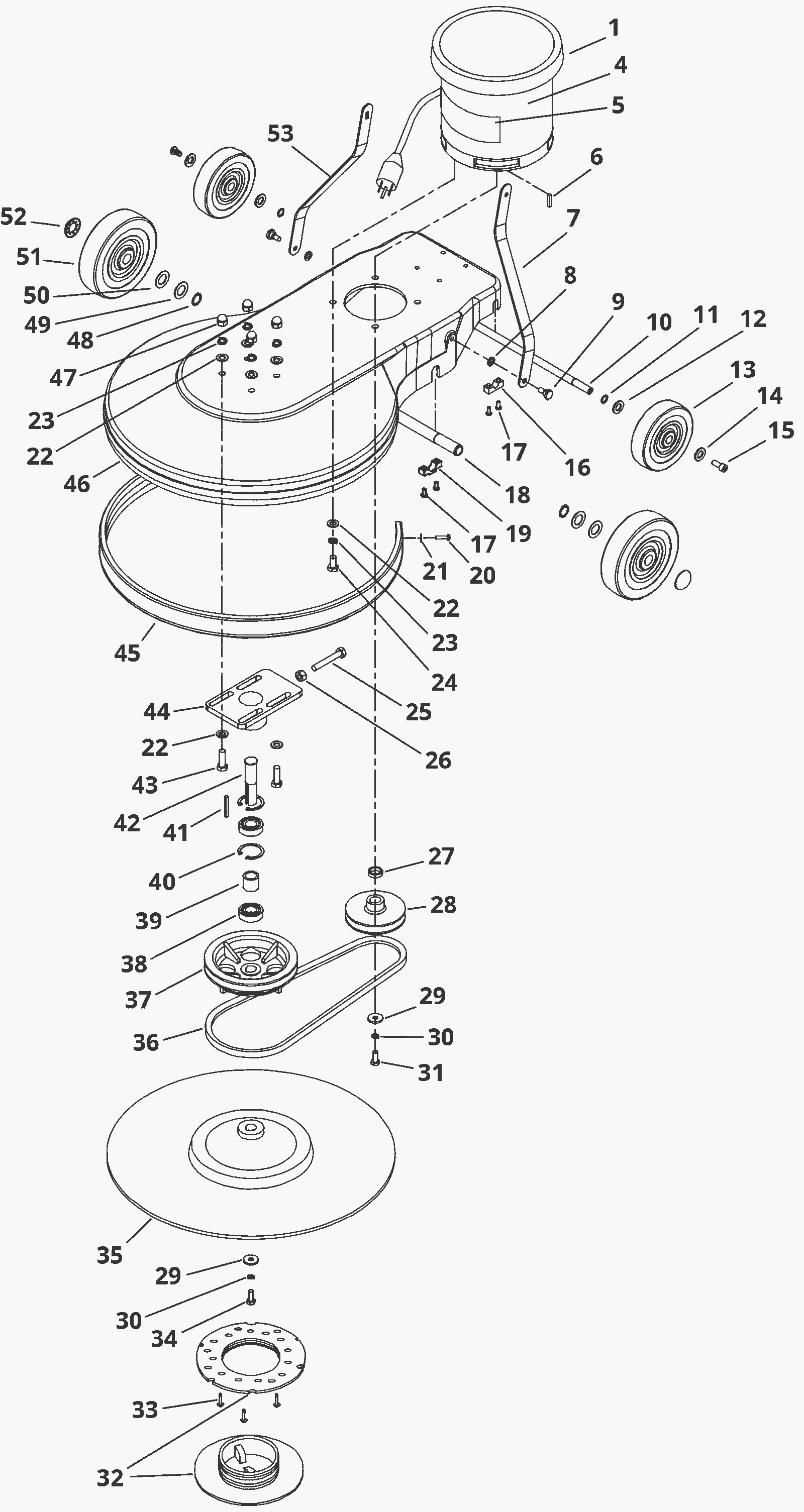

Base Assembly

#PartDescription ReqNotesAvailability
1b 240-0191 Carbon brush 1 (before SN 05753000)
1c 240-6627 Carbon brush kit 1 (after SN 05754000)
1d 240-0690 Rectifier 1
4 240-0235 Silver label 1
5 240-6623 Motor decal 1
6 240-6520 Motor shaft key 1
7 240-0193 Left hand bracket 1
8 240-0229 Washer M8 x M16 plain 2
9 240-0228 Screw hex head for bracket 2
10 240-5613 Transport axle 1
11 240-0197 External retaining ring 2
12 999-0806 Washer M12 wave zinc plated 2
13 240-0198 5 inch wheel 2
14 240-0199 Washer M6 flat 2
15 240-0200 Screw M6-1 x 12mm 2
16 240-0310 Clamp lock 2
17 240-0066 Screw M5 x 20 self tapping 8
18 240-5611 Front axle 1
19 240-0065 Axle clamp block 2
20 240-0067 Screw M5 x 16mm 2
21 240-0068 Plain washer 2
22 240-0205 Washer M10 plain 12
23 240-0414 Washer M10 split lock stainless steel 8
24 240-0207 Screw 16G x 3/8 hex head 4
25 240-5383 Screw M10 x 65 hex head 1
26 240-0209 Nut M10 hex head 1
27 240-0201 Drive pulley spacer 1
28 240-5610 Pulley 1
29 240-0212 Washer M8 x M30 x 5 plain 2
31 240-0214 Screw 5/16-18 hex head 1
32 991-2202 Big mouth pad holder set (blue) 1
33 240-0150 Screw M4 x 12 3
34 240-0216 Screw M8 x 30 1
35 240-0013 Pad driver 1
36 240-5393 Belt 1
37 240-0218 Drive pulley 1
38 240-0219 Bearing 2
39 240-0220 Bearing spacer 1
40 240-0221 Retaining ring 2
41 240-0222 Drive shaft key 1
42 240-0223 Drive shaft 1
43 240-0224 Screw M10 x 32 hex head 4
44 240-0225 Drive shaft mounting plate 1
45 240-0174 Bumper 1
46 240-5012 Frame 1
47 240-0227 Nut M10 cap 4
48 240-0060 Retaining ring M19 external 2
49 240-0061 Washer M19 2
50 240-0062 Washer M19 wave 2
51 240-1109 160mm wheel 2
52 240-0064 Axle cap 2
53 372-1268 Right hand bracket 1
