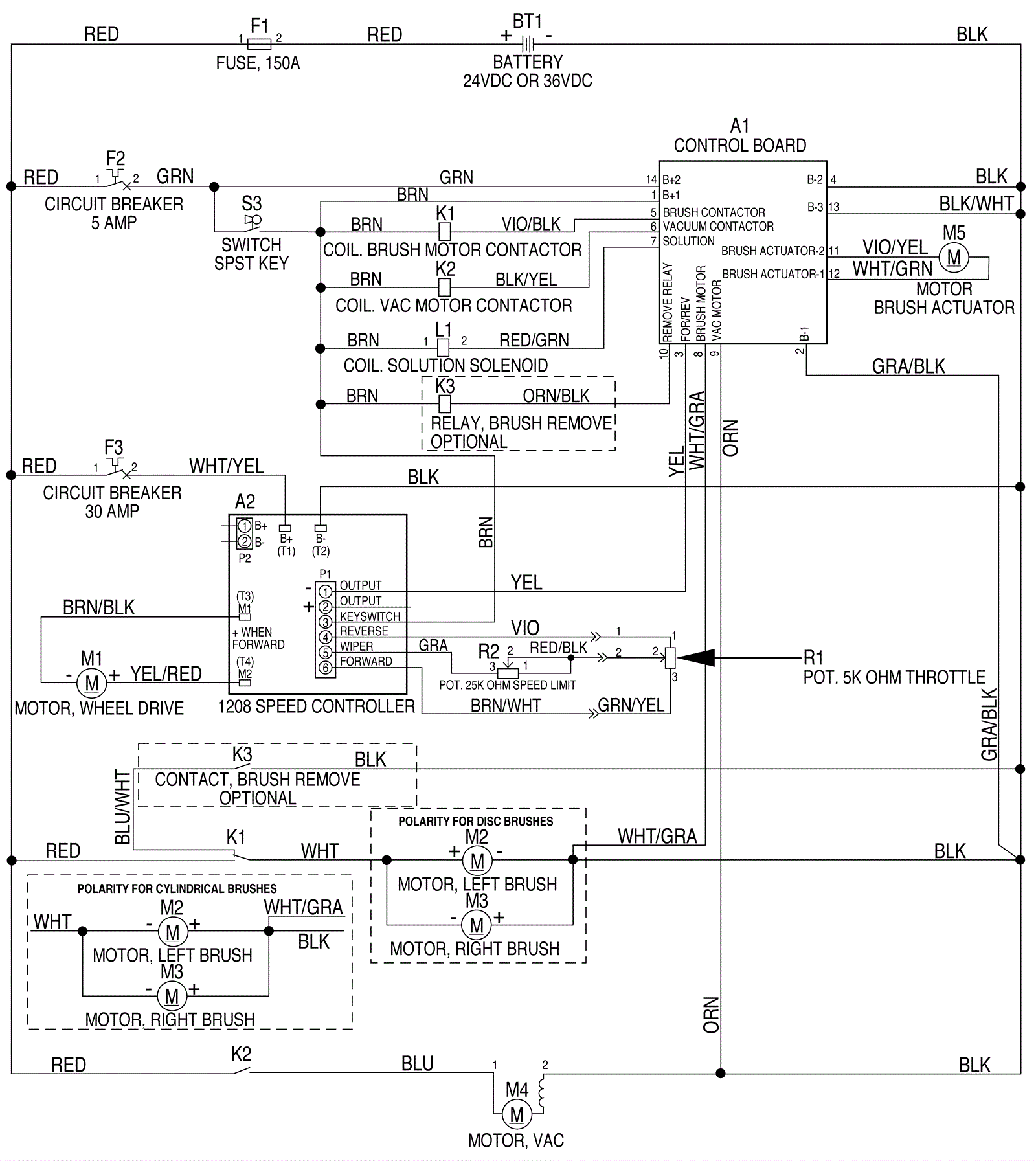

I-MAX 32C Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
A1 272-2030 Control PCB panel assembly (OBSOLETE) $939.38 1 usually ships 12-18 days
A2 272-2585 36V Curtis speed control $981.13 1 usually ships 12-18 days
BT1 N/A Not available Call for price 1 (batteries) usually ships 3-26 days
F1 172-8836 150amp fuse $19.67 1 usually ships 12-18 days
F2 172-0228 5amp circuit breaker (OBSOLETE) $79.20 1 (controls) usually ships 12-18 days
F3 181-0624 30amp circuit breaker (OBSOLETE) $38.07 1 (wheel drive) usually ships 12-18 days
K1a 172-2805 36V contactor $100.10 1 (brush motor) ships same day
K1b 272-1322 Motor contactor $222.53 1 (replaces K1a for brush removal option) usually ships 12-18 days
K2 172-2805 36V contactor $100.10 1 (vac motor) ships same day
K3 172-1779 36V relay SPST $78.58 1 (brush remove) (optional) usually ships 12-18 days
L1 272-2586 36V solenoid valve $176.52 1 usually ships 1-5 days
M1a 172-1785 36V 1/2HP drive motor $1,590.05 1 (wheel drive) usually ships 1-5 days
M1b 164-0325 Carbon brush with lead and terminal (sold individually) $20.38 4 usually ships 17-22 days
M2a 172-9300 36V motor $1,608.28 2 (left brush/cylindrical) usually ships 12-18 days
M2b 172-9301 Armature $719.94 1 usually ships 12-18 days
M2c 172-1033 F.E. Bearing $78.58 1 (2 required per motor) usually ships 1-5 days
M2d 172-9303 Brush cap assembly (OBSOLETE) $387.31 1 usually ships 1-5 days
M2e 172-9304 Carbon brush (sold individually) $48.18 4 usually ships 12-18 days
M2f 172-1816 Brush cover cap (OBSOLETE) $8.14 4 usually ships 1-5 days
M3a 172-9300 36V motor $1,608.28 2 (right brush/cylindrical) usually ships 12-18 days
M3b 172-9301 Armature $719.94 1 usually ships 12-18 days
M3c 172-1033 F.E. Bearing $78.58 1 (2 required per motor) usually ships 1-5 days
M3d 172-9303 Brush cap assembly (OBSOLETE) $387.31 1 usually ships 1-5 days
M3e 172-9304 Carbon brush (sold individually) $48.18 4 usually ships 12-18 days
M3f 172-1816 Brush cover cap (OBSOLETE) $8.14 4 usually ships 1-5 days
M4a 272-9272 36V 3 stage vacuum motor $298.77 1 usually ships 12-18 days
M4b 272-5681 Carbon brush (pkg of 2) $26.04 1 usually ships 12-18 days
M5a 172-8921 Actuator $606.83 1 (brush lift) usually ships 12-18 days
M5b 372-0119 Limit switch (OBSOLETE) Call for price 2 usually ships 12-18 days
M5c 372-0120 Carbon brush kit Call for price 1 usually ships 12-18 days
M5d 172-8922 Plastic drive nut $19.98 1 usually ships 12-18 days
R1 172-2039 5K potentiometer $63.07 1 (throttle) ships same day
N/S 181-0111 36V brush gear motor assembly (OBSOLETE) $1,789.15 2 (left brush/disk) usually ships 1-5 days
N/S 172-0479 Back end bearing (OBSOLETE) $50.71 1 usually ships 1-5 days
N/S 172-2053 Front end bearing (OBSOLETE) $52.14 1 usually ships 1-5 days
N/S 172-2079 Brush board assembly (OBSOLETE) $213.51 1 usually ships 1-5 days
N/S 172-2056 Carbon brush (pkg of 4) $223.84 4 usually ships 12-18 days
N/S 181-0111 36V brush gear motor assembly (OBSOLETE) $1,789.15 2 (right brush/disk) usually ships 1-5 days
N/S 172-0479 Back end bearing (OBSOLETE) $50.71 1 usually ships 1-5 days
N/S 172-2053 Front end bearing (OBSOLETE) $52.14 1 usually ships 1-5 days
N/S 172-2079 Brush board assembly (OBSOLETE) $213.51 1 usually ships 1-5 days
N/S 172-2054 Brush spring $16.95 4 usually ships 1-5 days
N/S 172-2056 Carbon brush (pkg of 4) $223.84 4 usually ships 12-18 days
N/S 172-1813 Main harness $517.00 1 usually ships 12-18 days
N/S 172-1772 Handle harness $110.99 1 usually ships 1-5 days
N/S 272-1144 Cable assembly $29.23 4 (battery interconnect) usually ships 12-18 days
N/S 172-2164 Cable assembly - ring terminal type $58.62 1 (battery interconnect) usually ships 12-18 days
N/S 172-1812 Cable assembly $11.77 1 usually ships 1-5 days
N/S 272-1435 Charger connector assembly - to batteries $192.01 1 (connects to batteries) ships same day
N/S 172-1771 Connector assembly $69.71 1 (connects to machine) usually ships 12-18 days
