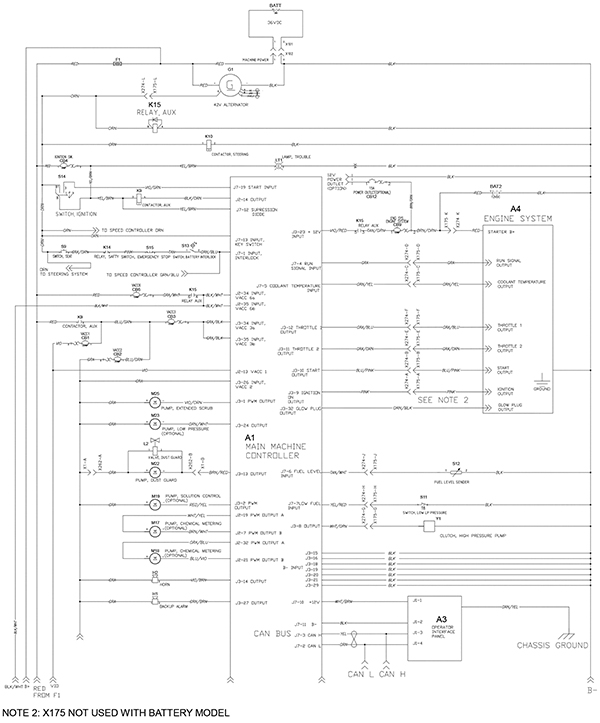

CS 7000 Ladder Diagram 1

#PartDescriptionPriceReqNotesAvailability
A1 372-1482 Control board kit $3,206.27 1 usually ships 13-18 days
A3 372-2723 User interface panel assembly (OBSOLETE) $929.12 1 usually ships 13-18 days
A4 N/A Not available Call for price (engine system) usually ships 3-26 days
BATT 162-0042 12V 115Ah AGM battery (Group 31) (SNSR) $500.50 3 usually ships 27-29 days
BAT2 162-0057 12V 150Ah wet battery $400.95 1 usually ships 27-29 days
CB1 272-7727 20amp circuit breaker $33.66 1 ships same day
CB2 272-6708 25amp circuit breaker $20.91 1 ships same day
CB3 272-6708 25amp circuit breaker $20.91 1 ships same day
CB4 991-1628 5amp circuit breaker $15.85 1 usually ships 13-18 days
CB6 272-9755 15amp circuit breaker $16.20 1 usually ships 13-18 days
CB9 272-9755 15amp circuit breaker $16.20 1 usually ships 13-18 days
CB12 272-9755 15amp circuit breaker $16.20 1 usually ships 13-18 days
F1 472-5774 FUSE 400 AMP $168.42 1 usually ships 13-18 days
G1 372-1552 Alternator $12,504.51 1 usually ships 13-18 days
H1 172-9146 Back-Up alarm $135.11 1 usually ships 1-5 days
H2 172-9432 36V horn $274.12 1 usually ships 13-18 days
K9 172-2805 36V contactor $104.81 1 ships same day
K10 172-2805 36V contactor $104.81 1 ships same day
K14 172-1779 36V relay SPST $90.50 1 usually ships 13-18 days
K15 172-1779 36V relay SPST $90.50 1 usually ships 13-18 days
L2 272-2586 36V solenoid valve $184.81 1 usually ships 1-5 days
LT1 372-2987 Trouble lamp (OBSOLETE) Call for price 1 usually ships 13-18 days
M17 272-7679 12V detergent pump $305.09 1 usually ships 1-5 days
M18 272-7679 12V detergent pump $305.09 1 usually ships 1-5 days
M19 272-5716 Solution control pump $673.94 1 usually ships 13-18 days
M22 372-2988 Pump adapter cable kit $415.07 1 usually ships 13-18 days
M23 372-2989 Pump adapter cable kit $618.05 1 usually ships 13-18 days
M25 272-5716 Solution control pump $673.94 1 usually ships 13-18 days
