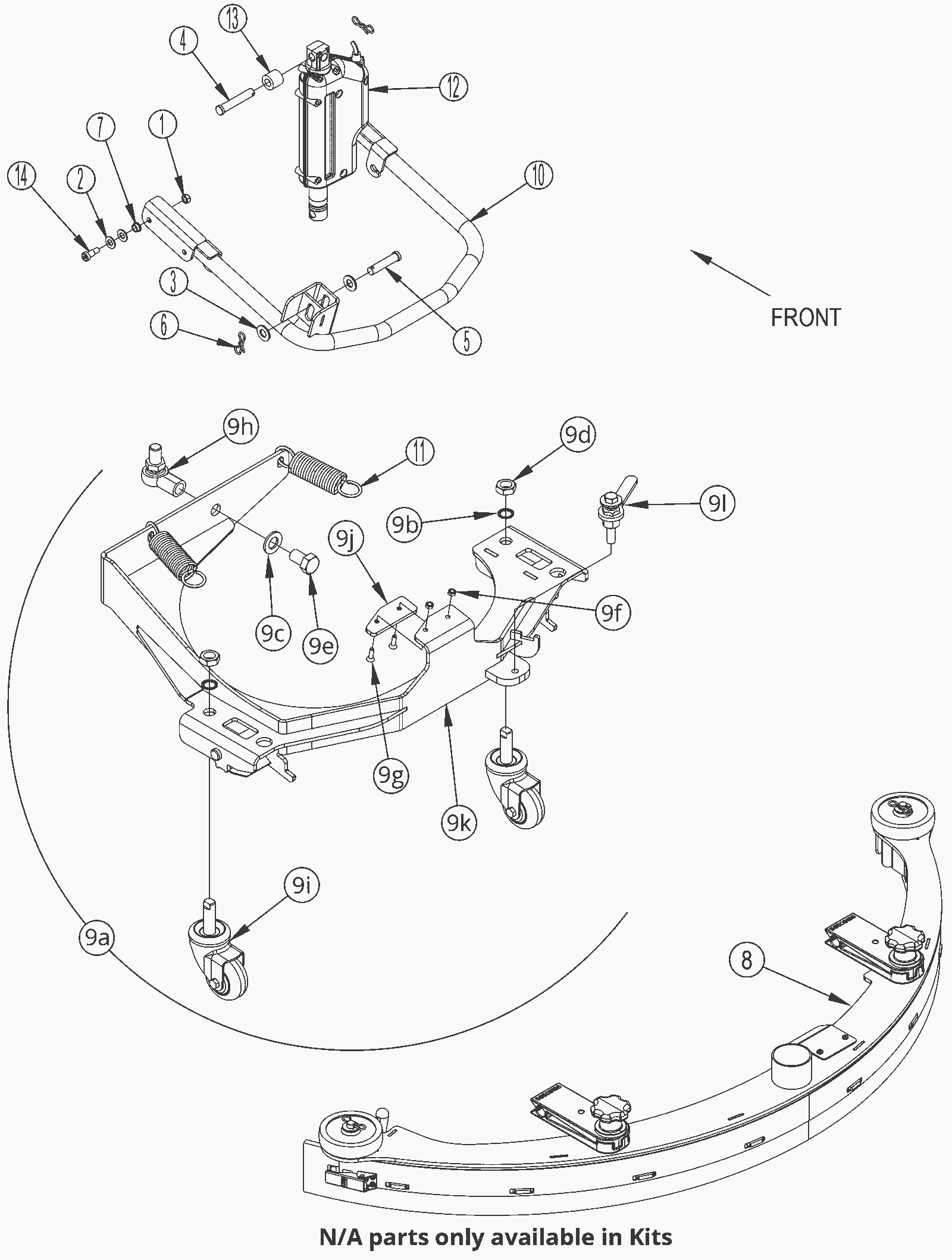

Squeegee System Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 2 (nut) (only available in KIT1)
2 999-9128 Washer 3/8 SAE flat stainless steel 4 (included in KIT1)
3 999-0114 Washer 1/2 SAE flat 2 (included in KIT2)
4 N/A Not available 1 (clevis pin) (only available in KIT2)
5 N/A Not available 1 (clevis pin) (only available in KIT2)
6 N/A Not available 2 (bow tie cotter pin) (only available in KIT2)
7 N/A Not available 2 (flange bearing) (only available in KIT1)
8 372-2958 Squeegee tool assembly 1 (includes red gum rubber blades)
9a N/A Not available 1 (squeegee support assembly) (includes 9b-9l)
9b N/A Not available 2 (washer) (only available in KIT3)
9c 999-0630 Washer 3/4 SAE flat 1 (included in KIT5)
9d N/A Not available 2 (nut) (only available in KIT3)
9e N/A Not available 1 (screw) (only available in KIT5)
9f N/A Not available 2 (nut) (only available in KIT4)
9g 999-1895 Screw 1/4-20 x 7/8 flat head phillips stainless steel 2 (included in KIT4)
9h N/A Not available 1 (rod end) (only available in KIT5)
9i N/A Not available 2 (squeegee caster) (only available in KIT3)
9j N/A Not available 1 (squeegee lift pad) (only available in KIT4)
9k 372-2959 Support weldment 1
9l 372-2960 Adjustment handle 1
10 372-2961 Squeegee lift arm 1
11 372-2962 Extension spring 2
12 372-2963 Squeegee lift actuator 1
13 N/A Not available 1 (spacer) (only available in KIT2)
14 N/A Not available 2 (screw) (only available in KIT1)
KIT1 372-2964 Squeegee lift hardware kit 1 (includes 1-2, 7, 14)
KIT2 372-2965 Squeegee actuator hardware kit 1 (includes 3-6, 13)
KIT3 372-2966 Squeegee caster kit 1 (includes 9b, 9d, 9i)
KIT4 372-2967 Squeegee lift pad kit 1 (includes 9f-9g, 9j)
KIT5 372-2968 Squeegee rod end kit 1 (includes 9c, 9e, 9h)
