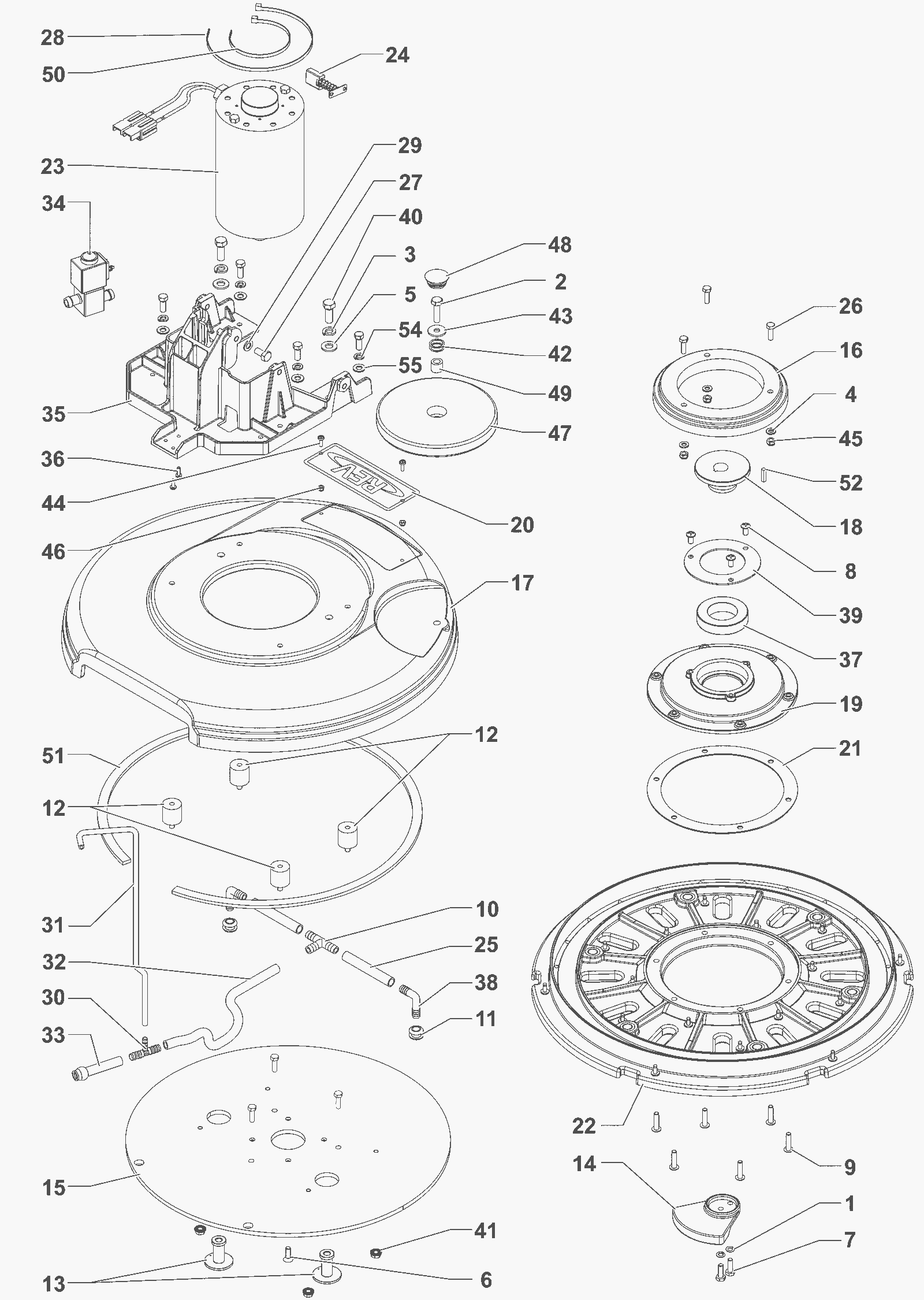

REV Assembly

#PartDescription ReqNotesAvailability
1 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (washer)
2 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (only available in kit) (screw)
3 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (washer)
4 272-9935 Splash guard kit 3 (only available in kit) (washer)
5 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (washer)
6 572-3418 HARDWARE BRUSH DECK KIT 4 (only available in kit) (screw)
7 572-3418 HARDWARE BRUSH DECK KIT 6 (only available in kit) (screw)
8 272-9936 Driver assembly 3 (only available in kit) (screw)
9 572-3418 HARDWARE BRUSH DECK KIT 6 (only available in kit) (screw)
10 572-3419 HOSES BRUSH DECK KIT 1 (only available in kit) (hose tee)
11 572-3419 HOSES BRUSH DECK KIT 2 (only available in kit) (grommet)
12a 170-9016 Rubber mounting isolator kit 1
12b 991-7152 Isolator kit (pkg of 8) 1 (NON-EOM)
13 272-3763 Stablizer stud kit 1
14 272-9946 Counter weight 1
15 572-3511 PLATE MOTOR PKD 1
16 272-9935 Splash guard kit 1 (only available in kit) (splash shield)
17 272-3759 Brush housing 1
18 272-9937 Eccentric kit 1 (only available in kit) (eccentric)
19 272-9936 Driver assembly 1 (only available in kit) (driver)
20 272-3760 Decal 1
21 272-9936 Driver assembly 1 (only available in kit) (gasket)
22 272-7405 Pad driver assembly 1
23 272-9948 24V brush motor 1
24 172-8951 Carbon brush and spring kit 1
25 572-3419 HOSES BRUSH DECK KIT 2 (only available in kit) (hose)
26 272-9935 Splash guard kit 3 (only available in kit) (screw)
27 572-3418 HARDWARE BRUSH DECK KIT 1 (only available in kit) (screw)
28 572-3418 HARDWARE BRUSH DECK KIT 1 (only available in kit) (cable tie)
29 572-3418 HARDWARE BRUSH DECK KIT 1 (only available in kit) (washer)
30 572-3419 HOSES BRUSH DECK KIT 1 (only available in kit) (holder)
31 572-3419 HOSES BRUSH DECK KIT 1 (only available in kit) (hose)
32 572-3419 HOSES BRUSH DECK KIT 1 (only available in kit) (hose)
33 572-3419 HOSES BRUSH DECK KIT 1 (only available in kit) (hose)
34 272-5487 24V solenoid valve 1
35 572-3490 PLATE DECK BRUSH HOLDER PKD 1
36 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (screw)
37 272-9936 Driver assembly 1 (only available in kit) (ball bearing)
38 572-3419 HOSES BRUSH DECK KIT 2 (only available in kit) (hose barb)
39 272-9936 Driver assembly 1 (only available in kit) (retainer bearing)
40 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (screw)
41 572-3418 HARDWARE BRUSH DECK KIT 4 (only available in kit) (nut)
42 572-3415 ROLLER BUMPER D.160 BLACK KIT 2 (only available in kit) (washer)
43 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (only available in kit) (washer)
44 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (screw)
45 272-9935 Splash guard kit 3 (only available in kit) (nut)
46 572-3418 HARDWARE BRUSH DECK KIT 2 (only available in kit) (nut)
47 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (only available in kit) (roller bumper)
48 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (only available in kit) (cap)
49 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (only available in kit) (spacer)
50 572-3418 HARDWARE BRUSH DECK KIT 1 (only available in kit) (cable tie)
51 572-3512 GASKET DRIVER PKD 1
52 272-9937 Eccentric kit 1 (only available in kit) (key)
KIT1 572-3415 ROLLER BUMPER D.160 BLACK KIT 1 (includes 2, 42-43 and 47-49)
KIT2 572-3418 HARDWARE BRUSH DECK KIT 1 (includes 1, 3, 5-7, 9, 27-29, 36, 40-41, 44, 46 and 50)
KIT3 272-9935 Splash guard kit 1 (includes 4, 16, 26 and 45)
KIT4 272-9937 Eccentric kit 1 (includes 18 and 52)
KIT5 272-9936 Driver assembly 1 (includes 8, 19, 21, 37 and 39)
KIT6 572-3419 HOSES BRUSH DECK KIT 1 (includes 10-11, 25, 30-33 and 38)
