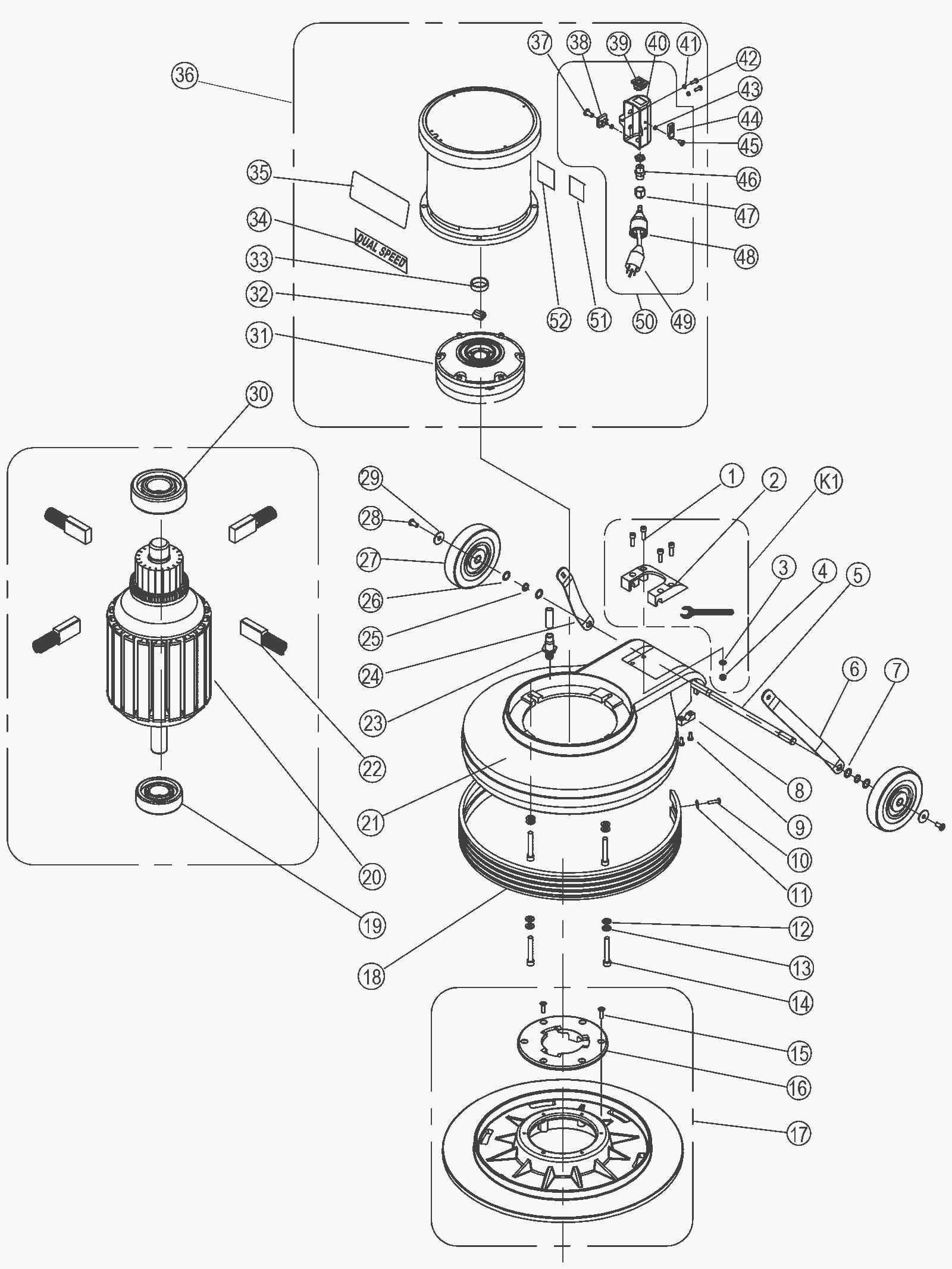

Base Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 4 (Screw) (inclued in Kit 1)
2 N/A Not available 1 (Plate) (inclued in Kit 1)
3 N/A Not available 4 (Washer) (inclued in Kit 1)
4 N/A Not available 4 (Nut) (inclued in Kit 1)
5 240-0844 Axle 1
6 240-0845 Left handle bracket 1
7 240-0769 Washer M13 plain finish 4
8 240-0310 Clamp lock 2
9 240-0066 Screw M5 x 20 self tapping 4
10 240-0067 Screw M5 x 16mm 5
11 240-0068 Plain washer 4
12 240-0043 Plain washer 4
14 240-0216 Screw M8 x 30 4
15 240-0439 Screw 1/4 x 1 self-tapping 6
16a 172-4600 Plastic clutch plate for NP92 1
16b 991-2208 3 hole clutch plate (formerly 6 hole) 1
17 240-6626 19 inch pad holder 1
18 240-5007 BUMPER 20IN 1
19 240-0876 Bearing 1
20 N/A Not available 1 (Shaft and Rotor assembly)
21 240-1142 20 inch frame 1
22 240-6627 Carbon brush kit 4
23 240-0074 Hose barb 1
24 240-0860 Right handle bracket 1
25 240-0197 External retaining ring 2
26 999-0806 Washer M12 wave zinc plated 2
27 240-0198 5 inch wheel 2
28 240-0200 Screw M6-1 x 12mm 2
29 240-0199 Washer M6 flat 2
30 240-0878 Bearing 2
31 240-6628 Gear box 1
32 240-6585 Coupler 1
33 240-0078 Sleeve 1
34 170-9292 Dual speed decal 1
35 240-6629 Motor decal 1
36 240-2488 Dual speed motor 1
37 240-0889 Screw M4 x 16mm 1
38 240-0690 Rectifier 1
39 240-0885 Switch assembly 1
41 240-0186 Washer M5 star lock 4
42 240-0861 Screw M5 x 8mm 4
43 240-0119 Nut M4 Nylon insert 2
44 170-9294 Triac Assembly 1
45 240-6391 SCREW M4X10 4
46 240-0890 Cord strain relief 1
47 240-0891 Nut 1
48 240-0262 Large female plug protector 1
49 240-0892 Motor cord 1
50 240-0893 Speed adjustment kit 1
51 N/A Not available 1 (Decal)
52 N/A Not available 1 (Decal)
KIT1 240-6624 Bracket kit 1 (includes 1-4)
