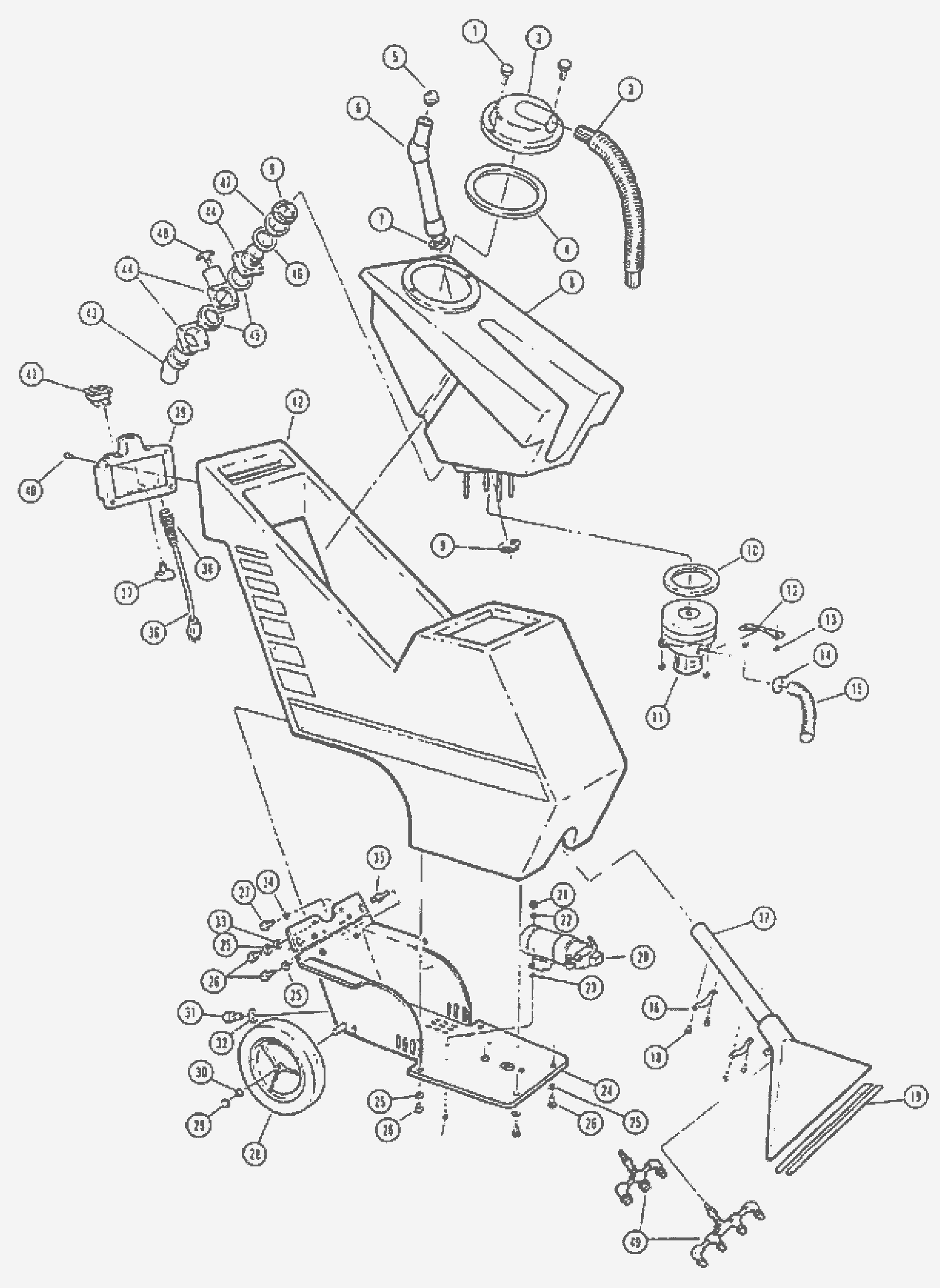

Chassis Assembly

#PartDescription ReqNotesAvailability
2 175-6265 Tank lid 1
4 175-6049 Tank lid gasket 1
6 175-1595 Float standpipe assembly 1
8 175-1597 Eagle recovery tank (OBSOLETE) 1
9 175-2907 Nut 1 1/2 flanged hex 2
11 175-0197 120V 3 stage vacuum motor 1
12 175-1601 Support bracket 2
13 999-0152 Nut 1/4-20 nylon insert lock zinc plated 4
15 175-6090 Exhaust hose 2 x 26 inch (black) 1
17b 375-4656 Tool floor (OBSOLETE) 1
18 999-1099 Bolt 1/4-20 x 3/4 hex head stainless steel 4
19b 175-6146 16 inch pick-up shoe plate stainless steel 1
20 175-6011 120V 100 PSI pump 1
21 999-0356 Nut 10-24 lock stainless steel 1
22 999-0311 Washer #10 external star lock zinc plated 1
24 N/A Not available 1 (Frame - OBSOLETE)
27 999-1008 Screw 10-32 x 3/4 round head phillips stainless steel 1
30 999-0187 Washer 1/2 flat plain finish 2
34 999-0311 Washer #10 external star lock zinc plated 1
37 175-6057 Brush pulse switch 1
38 175-0001 Strain relief 1
40 999-0332 Screw 10-24 x 5/8 pan head phillips stainless steel 4
41 175-0005 Rocker switch 1
43 175-1308 Drain valve downspout 1
44 175-1594 Drain valve 3
45 175-1306 Drain valve gate seal 2
46 175-1304 Drain valve gasket 1
47 175-2640 Gasket 1
49 475-2100 BAR ASSY, SPRAY, 16INCH, W/ TIP[HPEAGLE] 2
