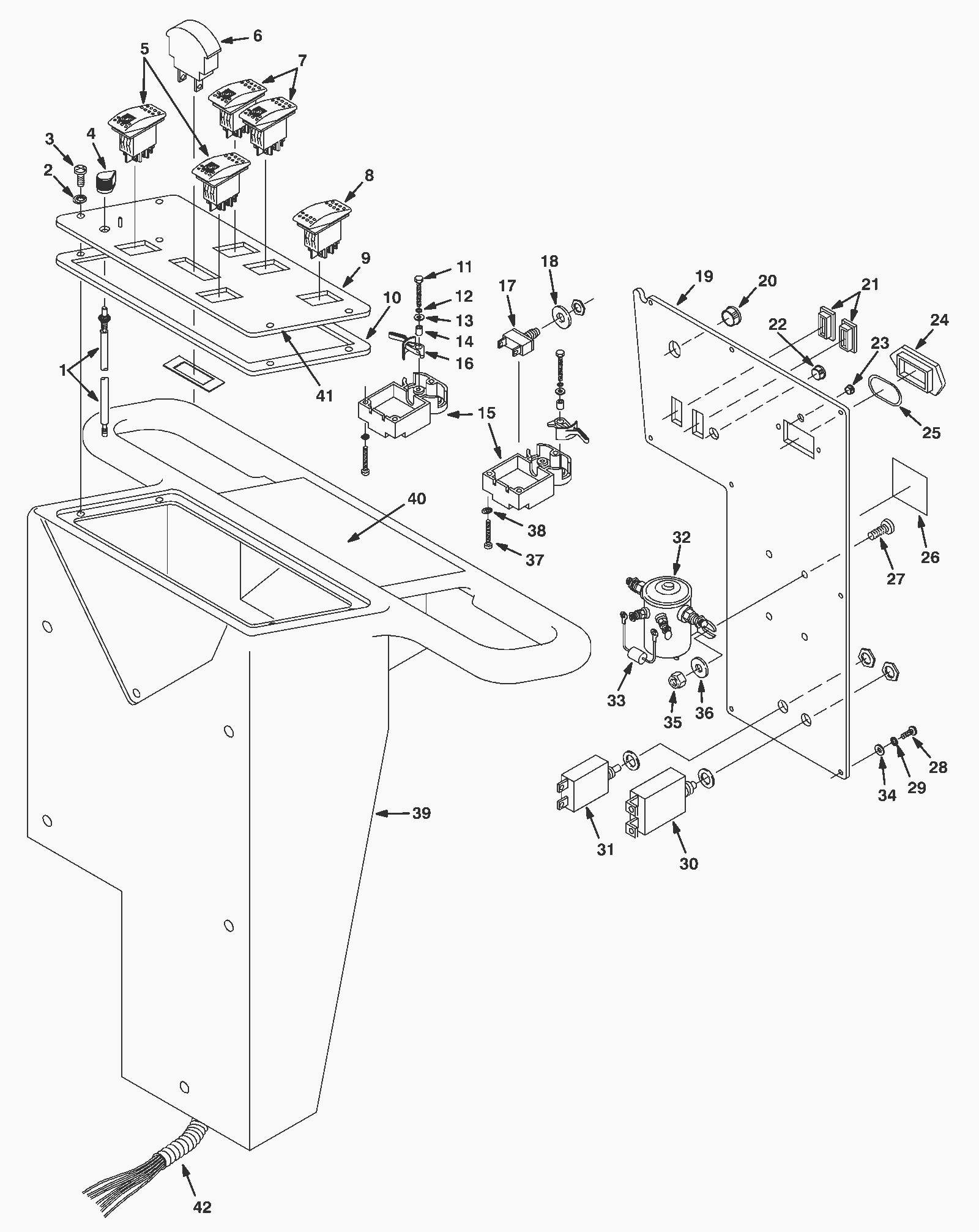

Control Panel Assembly

#PartDescription ReqNotesAvailability
1 375-1404 Solution control cable 1
2 999-1083 Washer #8 internal star lock stainless steel 4
3 999-0534 Screw M4-.7 x 10mm pan head slotted zinc 4
4 175-9027 Solution control knob 1
5 175-3098 Lighted on/off rocker switch 2
6 175-2691 Battery voltage meter 1
7 175-3098 Lighted on/off rocker switch 2
8 375-1405 Rocker switch 1
9 N/A Not available 1 (Switch panel)
10 N/A Not available 1 (Dash panel gasket)
11 999-0805 Bolt M3-.5 x 16mm hex head 1
12 999-0479 Washer #4 internal star lock zinc plated 1
13 999-1115 Washer M4 flat zinc plated 1
14 175-6384 Trigger spacer 1
15 175-5832 Squeegee cable (OBSOLETE) 1
16 175-6383 Trigger arm (OBSOLETE) 1
17 175-6400 Push button switch kit 1
18 175-6386 Washer 1/2 flat spring disc zinc plated 1
19 N/A Not available 1 (Control housing cover)
20 175-3127 Plug 1
21 175-2698 Switch plug 2
22 175-1206 Dome plug (OBSOLETE) 1
23 175-2701 Plug 1
24 175-3646 Hour meter plug 1
25 175-3144 O-ring 1
26 175-2649 Do not spray decal 1
27 999-1084 Screw M6-1 x 16mm truss head slotted stainless steel 4
28 999-0534 Screw M4-.7 x 10mm pan head slotted zinc 8
29 999-1083 Washer #8 internal star lock stainless steel 8
30 375-1406 35amp circuit breaker (OBSOLETE) 1
31 993-0268 10amp circuit breaker 1
32 175-2023 24V solenoid contactor 2
33 175-2757 Diode with ring terminals (small) 2
34 N/A Not available 8 (Washer)
35 999-0497 Nut M6-1 nylon insert lock stainless steel 4
36 999-0016 Washer 1/4 flat plain finish 4
37 999-1673 Screw M4-.7 x 25mm pan head phillips stainless steel 6
38 999-1083 Washer #8 internal star lock stainless steel 6
39 375-1407 Control housing (OBSOLETE) 1
40 N/A Not available 1 (Operator instruction label)
41 N/A Not available 1 (Dash label)
42 N/A Not available 1 (Main wiring harness)
N/S 275-4704 Left hand console trigger assembly 1 (includes 11-18)
N/S 275-4697 Right hand console trigger assembly 1 (includes 11-18)
