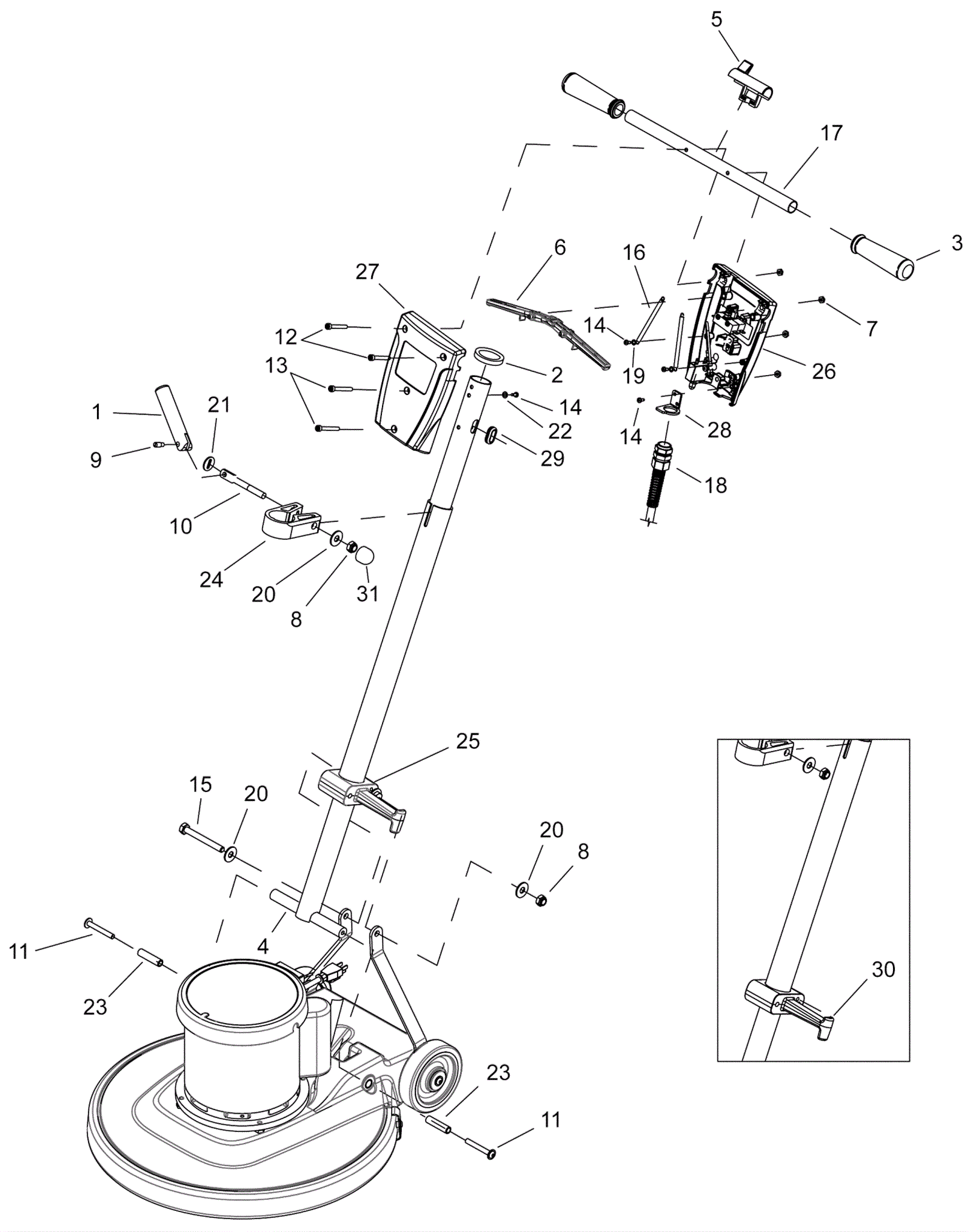

Handle Assembly-Model 1.009-097.0

#PartDescription ReqNotesAvailability
1 173-4685 Handle adjustment bar 1
2 273-4044 Bumper 1
3 173-0371 Handle grip 2
4 173-4764 Burnisher extended handle 1
5 173-4689 Safety handle lock 1
6 173-4690 Switch lever 2
7 999-0950 Nut M6-1 hex aluminum 4
8 999-1120 Nut M10-1.5 nylon insert lock stainless steel 2
9 173-4693 Pivot pin 1
10 173-4694 Handle adjustment rod 1
11 999-1981 Screw M8-1.25 x 60mm socket head black oxide 2
12 999-1336 Screw M6-1 x 45mm socket head 3
13 999-1337 Screw M6 x 50mm socket head 2
14 173-4697 Screw M4-.8 x 10mm hex head thread forming 4
15 999-1408 Screw M10-1.5 x 90mm hex head stainless steel 1
16 173-4699 Spring 2
17 173-4700 Handle grip tube 1
18 273-4048 Strain relief (OBSOLETE) 1
19 173-7429 Washer M4 flat 2
20 173-2548 Washer M10 x 30mm plated 3
21 173-4701 Bearing washer (OBSOLETE) 1
22 173-4706 Washer M5 shakeproof 1
23 273-1303 Handle bushing 2
24 173-7430 Handle clamp 1
25 273-1302 Slider tube assembly 1
26 273-4045 Rear handle housing 1 (after SN 10090950000488) (after SN 10090960000196) (after SN 10090970000096)
27 273-4046 Front handle housing 1
28 273-4047 Strain relief bracket (OBSOLETE) 1
29 273-1304 Wire protecting sleeve 1
31 273-1306 Cap handle screw cover 1
