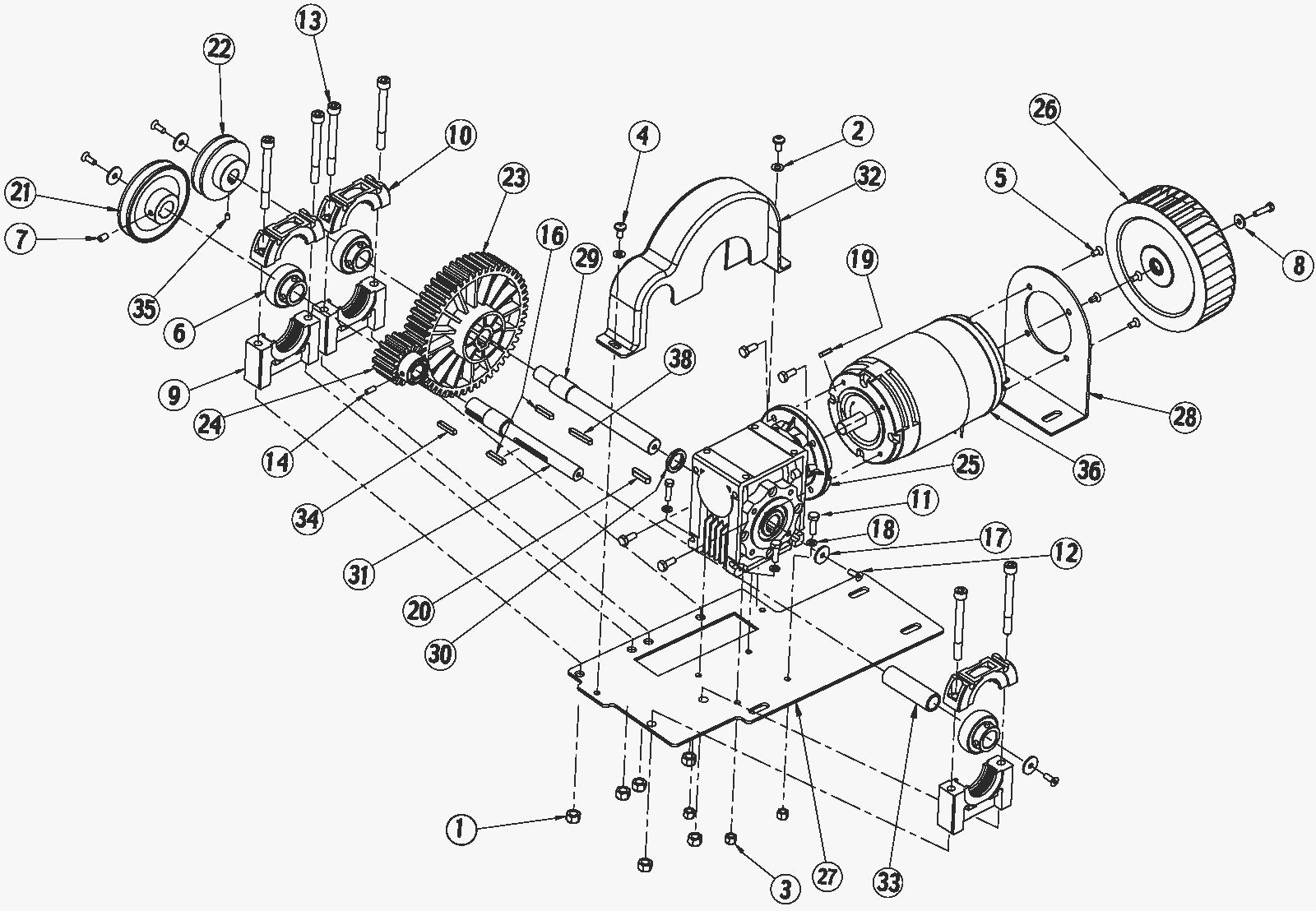

Reduction Motor Assembly

#PartDescription ReqNotesAvailability
1 999-0496 Nut M8-1.25 nylon insert lock stainless steel 6
2 N/A Not available 2 (Washer flat)
3 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 3
4 N/A Not available 2 (Screw M6 x 12)
5 N/A Not available 4 (Screw M6 x 12)
6 172-3684 Ball bearing 3
7 172-3723 Dowel 1
8 N/A Not available 1 (Washer flat)
9 172-3724 Support 3
10 172-3725 Support 3
11 999-1322 Screw M5-.8 x 20mm hex head stainless steel 4
12 N/A Not available 4 (Screw M5 x 14)
13 N/A Not available 6 (Screw M8 x 80)
14 172-3728 Dowel 1
16 172-3730 Square keyway 2
17 N/A Not available 4 (Washer flat)
18 N/A Not available 3 (Washer flat)
19 181-0942 Square keyway 1
20 172-3688 Square keyway (OBSOLETE) 1
21 172-3733 Pulley (OBSOLETE) 1
22 172-3734 Pulley (OBSOLETE) 1
23 172-3735 Gear 1
24 172-3736 Gear 1
25 172-3737 Reduction gear assembly (OBSOLETE) 1
26 272-5321 Fan (OBSOLETE) 1
27 172-3739 Supporting plate (OBSOLETE) 1
28 172-3740 Motor bracket (OBSOLETE) 1
29 172-3741 Transmission shaft (OBSOLETE) 1
30 172-3742 Bushing (OBSOLETE) 1
31 172-3743 Main broom shaft (OBSOLETE) 1
32 172-3744 Gear cover 1
33 172-3745 Spacer (OBSOLETE) 1
34 172-3746 Square keyway (OBSOLETE) 1
35 172-3747 Dowel (OBSOLETE) 1
36a 172-3748 Electric motor (OBSOLETE) 1
36b N/A Not available 4 Carbon brush (sold individually)
38 172-4750 Square keyway 1
N/S 272-8731 Reduction motor assembly hardware kit (OBSOLETE) 1 (includes 1, 2, 3, 4, 5, 8, 11, 12, 13, 17, 18)
