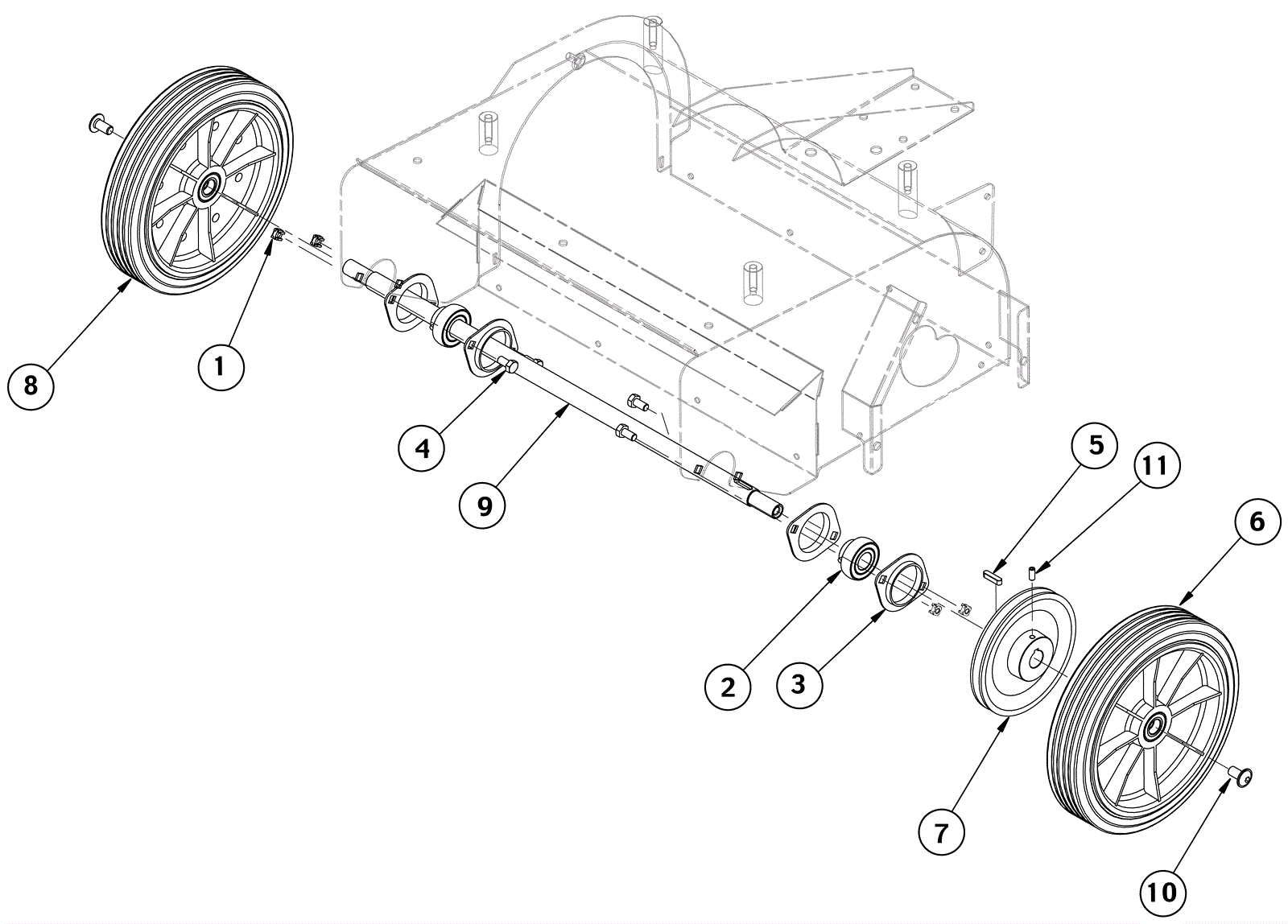

Drive Wheel Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 4 (Cage nut)
2 172-3684 Ball bearing 2
3 172-3685 Flange (OBSOLETE) 2
4 N/A Not available 4 (Screw M8 x 16)
5 172-3688 Square keyway (OBSOLETE) 1
6 172-3689 Right rear wheel 1
7 172-3690 Pulley (OBSOLETE) 1
8 172-3691 Left rear wheel 1
9 272-5574 Traction shaft (OBSOLETE) 1
10 N/A Not available 2 (Screw M10 x 20)
11 172-3694 Dowel (OBSOLETE) 1
N/S 272-5575 Drive wheel assembly hardware kit 1 (includes 1, 4 and 10)
