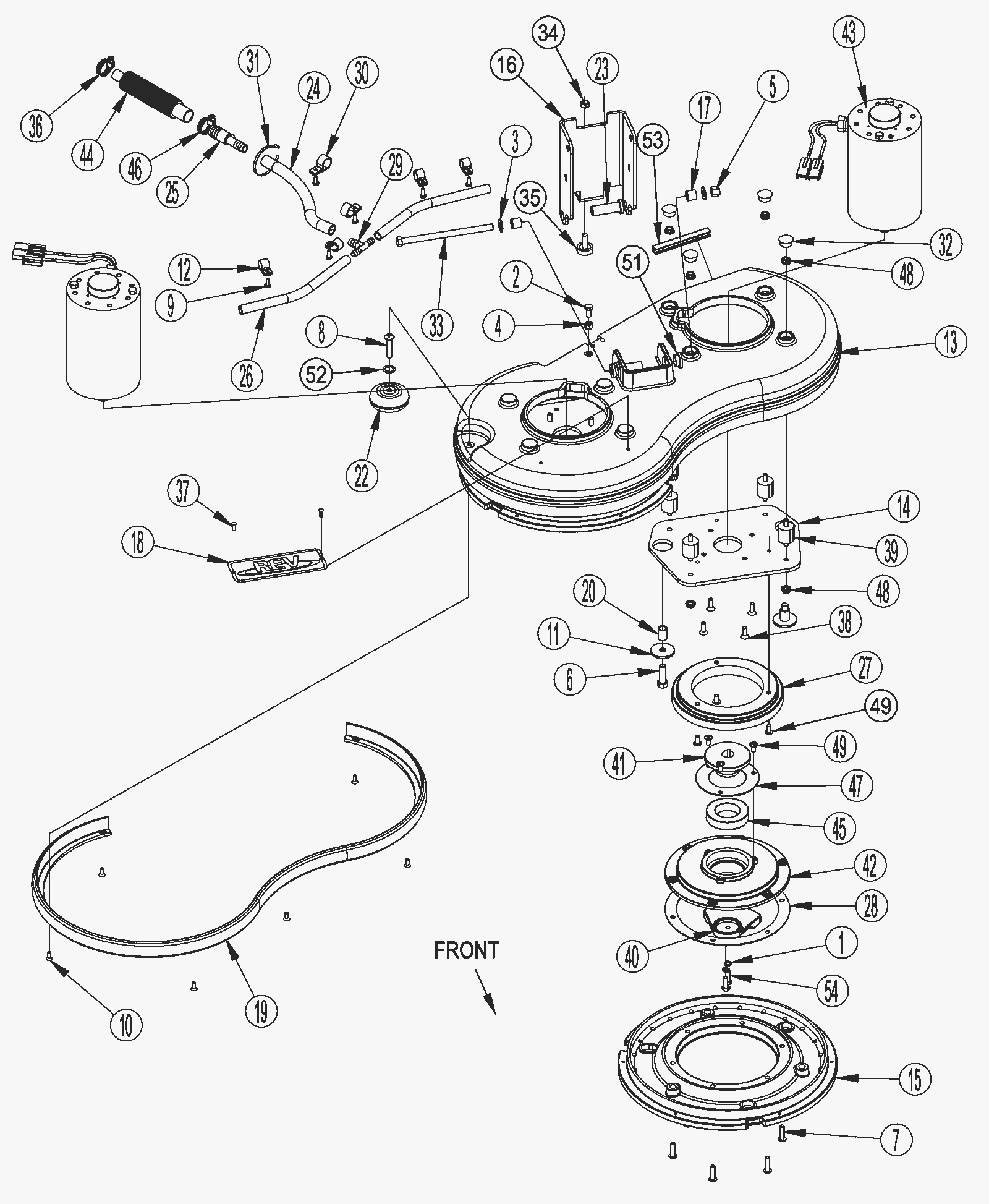

REV Scrub Deck Assembly (After February 2014)

#PartDescription ReqNotesAvailability
1 N/A Not available 4 (only available in K6) (lock washer)
2 N/A Not available 1 (only available in K6) (screw)
3 N/A Not available 2 (only available in K6) (washer)
4 N/A Not available 1 (only available in K6) (nut hex nylock)
5 N/A Not available 1 (only available in K6) (nut hex nylock)
6 N/A Not available 4 (only available in K2, K6) (screw)
7 N/A Not available 12 (only available in K5, K6) (screw)
8 N/A Not available 1 (only available in K6) (screw)
9 N/A Not available 6 (only available in K3, K6) (screw)
10 N/A Not available 6 (only available in K4, K6) (screw)
11 N/A Not available 4 (only available in K2, K6) (washer)
12 N/A Not available 4 (only available in K3) (p clamp)
13 272-9938 REV deck 1
14 272-6545 Motor plate 2
15a N/A Not available 2 (only available in K5) (pad driver assembly)
15b 272-6546 Pad driver hook kit 2
16 472-4584 BRACKET-DECK LINKAGE 1
17 272-9941 Nylon bushing 2
18 272-9942 REV decal 1
19 N/A Not available 1 (only available in K4) (bumper)
20 N/A Not available 4 (only available in K2) (sleeve)
22 272-9944 Wheel 1
23 272-9945 Bushing 2
24 N/A Not available 1 (only available in K3) (pvc hose)
25 N/A Not available 1 (only available in K3) (barb coupler)
26 N/A Not available 2 (only available in K3) (pvc hose)
27 N/A Not available 2 (splash shield)
28 N/A Not available 2 (only available in K8) (gasket driver)
29 N/A Not available 1 (only available in K3) (tee barb)
30 N/A Not available 2 (only available in K3) (p clamp)
31 N/A Not available 1 (only available in K3) (cable tie)
32 172-1803 Plug 8
33 N/A Not available 1 (only available in K6) (screw)
34 999-0423 Nut 5/16-18 nylon insert lock stainless steel 1
35 172-2503 Tank leveler 1
36 997-2002 Hose clamp #6 1
37 N/A Not available 2 (only available in K6) (rivet)
38 N/A Not available 8 (only available in K6) (screw)
39 N/A Not available 8 (only available in K1) (isolator)
40 272-9946 Counter weight 2
41 N/A Not available 2 (only available in K9) (eccentric)
42 272-9947 Motor driver 2
43 272-6547 Motor 2
44 170-0033 Solution hose 1
45 270-0065 Bearing 2
46 997-2002 Hose clamp #6 1
47 N/A Not available 2 (only available in K8) (bearing retainer)
48 N/A Not available 16 (only available in K1, K6) (serrated flange nut)
49 N/A Not available 12 (only available in K6, K8) (screw)
51 272-1843 Flanged bearing 2
52 272-5215 Washer 17/32 1
53 472-4581 TRIM 1
54 999-0334 Bolt 1/4-20 x 3/4 inch hex head stainless steel 4
N/S 272-9943 Jumper 2 (jumper)
N/S 272-3688 Brush and spring kit 2 (brush and spring kit motor)
N/S 170-0009 Connector housing 4 (connector housing pp75 black)
N/S 272-9949 Connector contact 4 (connector contact)
N/S 472-8234 PAD-MAROON-14-10/CS 2 (optional) (pad - maroon)
N/S 472-4578 PAD MICRO FIBER-14 IN 2 (optional) (pad - micro fiber)
N/S 472-4580 VELCRO 2 SIDED 14 2 (optional) (velcro 2 sided)
N/S 472-4572 BRUSH NYLON REV-14 2 (optional) (nylon brush)
N/S 472-8385 KIT-BRUSH SCREW 2 (optional) (brush screw kit) (includes 3 brush screws)
K1 272-9928 Isolator kit 1 (isolator kit) (includes 39, 48)
K2 272-9929 Stabilizer stud kit 1 (stabilizer stud kit) (includes 6, 11, 20)
K3 272-9930 Solution hose kit 1 (solution hose kit) (includes 9, 12, 24-26, 29-31)
K4 272-9932 Bumper kit 1 (bumper kit) (includes 10, 19)
K5 272-9933 Pad driver kit 2 (pad driver kit) (includes 7, 15)
K6 272-9934 REV deck hardware kit 1 (deck hardware REV2 kit) (includes 1-11, 33, 37-38, 48-49)
K8 272-9936 Driver assembly 2 (driver kit) (includes 28, 47, 49)
K9 272-9937 Eccentric kit 2 (eccentric kit) (includes 41)
