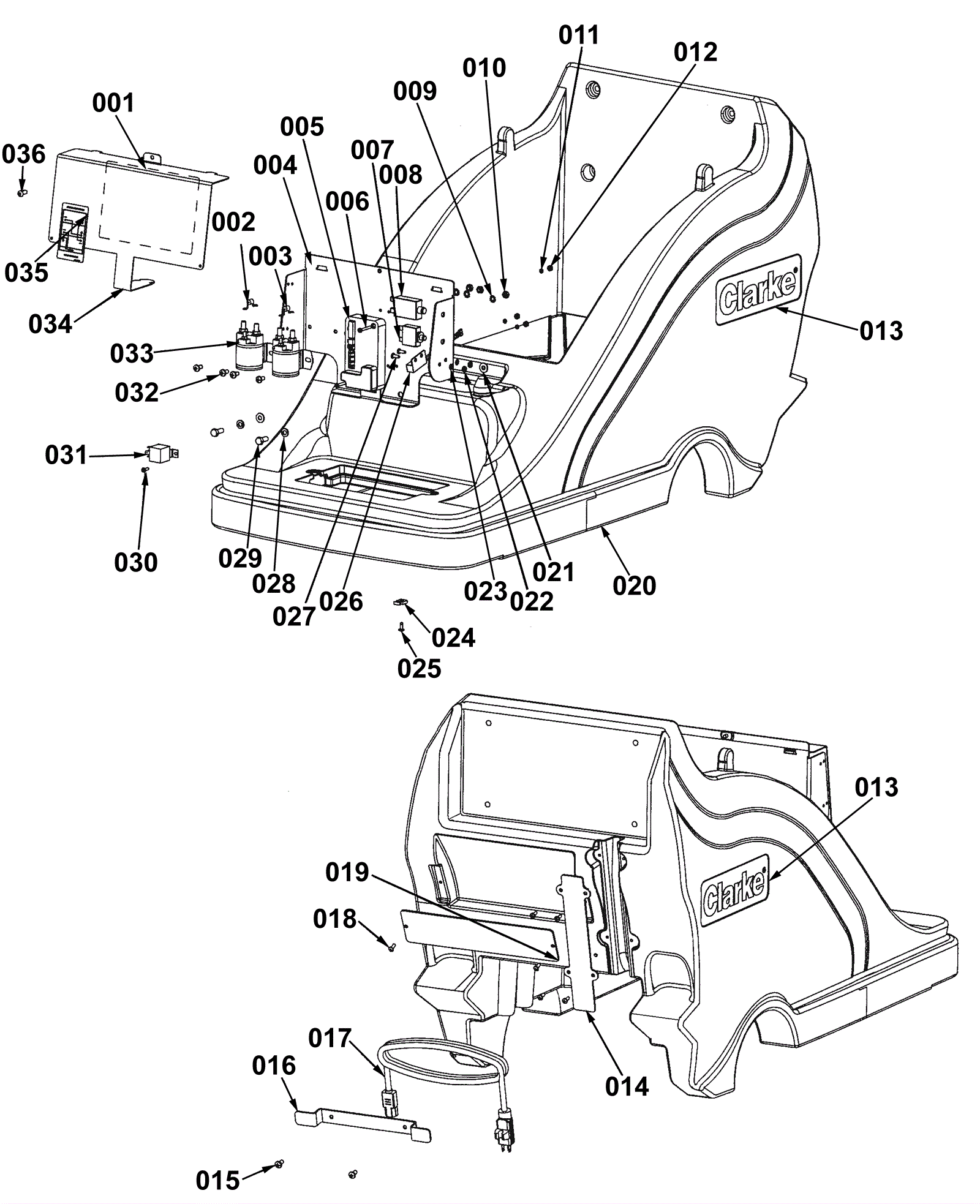

Body Assembly - Model 01605A

#PartDescription ReqNotesAvailability
001 270-0621 Connection diagram decal 1
002 170-0062 Diode 1
003 270-0622 Avalanche diode assembly 1
004 272-7425 Electrical plate weldment 1
005 270-0623 36V traverse I-Drive controller 1
006 999-0237 Screw 8-32 x 1 1/4 round head slotted zinc plated 2
007 991-1625 30amp circuit breaker 1
008a 170-3929 70amp circuit breaker (OBSOLETE) 1 (OEM) (before SN 3000117137)
008b 991-5156 70amp circuit breaker (OBSOLETE) 1 (NON-OEM) (before SN 3000117137)
008c 272-6594 70amp circuit breaker kit 1 (after SN 3000117137)
009 999-0017 Washer 1/4 external star lock 4
010 999-0190 Nut 1/4-20 hex plain finish 4
011 999-1083 Washer #8 internal star lock stainless steel 4
012 999-1036 Nut 8-32 hex NTM nylon insert jam lock stainless steel 4
013 270-0196 Clarke decal 2
014 272-8491 Harness cover 1
015 999-0522 Screw 1/4-20 x 1/2 pan head phillips stainless steel 2
016 170-7386 Cord wrapping bracket 1
017 170-7385 Onboard charger cord 1
018 999-0723 Screw 10-32 x 1/2 pan head slotted stainless steel 6
019 272-8490 Retention strap (for dust bags) 1
020 270-0620 Body assembly 1
021 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 2
022 999-0460 Nut 10-32 hex 2
023 999-0311 Washer #10 external star lock zinc plated 2
024 170-7388 1/4 tab 3
025 999-0110 Screw 10-16 x 1/2 pan head phillips self-drilling 3
026 272-7443 Tilt switch 1
027 999-0723 Screw 10-32 x 1/2 pan head slotted stainless steel 2
028 999-0028 Washer 5/16 split lock plain finish 2
029 999-0132 Bolt 5/16-18 x 3/4 hex head grade 5 zinc plated 2
030 999-0462 Screw 8-32 x 1/2 pan head slotted zinc plated 2
031 270-0624 Traverse power relay 1
032 999-0323 Screw 1/4-20 x 1/2 pan head slotted zinc plated 4
033 172-2805 36V contactor 2
034 272-8482 Front electric plate cover 1
035 272-8484 Battery connection decal 1
036 272-8481 Screw 1/4-20 x 5/8 socket 1
N/S 170-7070 Gasket 1
N/S 270-0626 20 inch traverse logic harness 1
N/S 270-0625 20 inch traverse power harness 1
