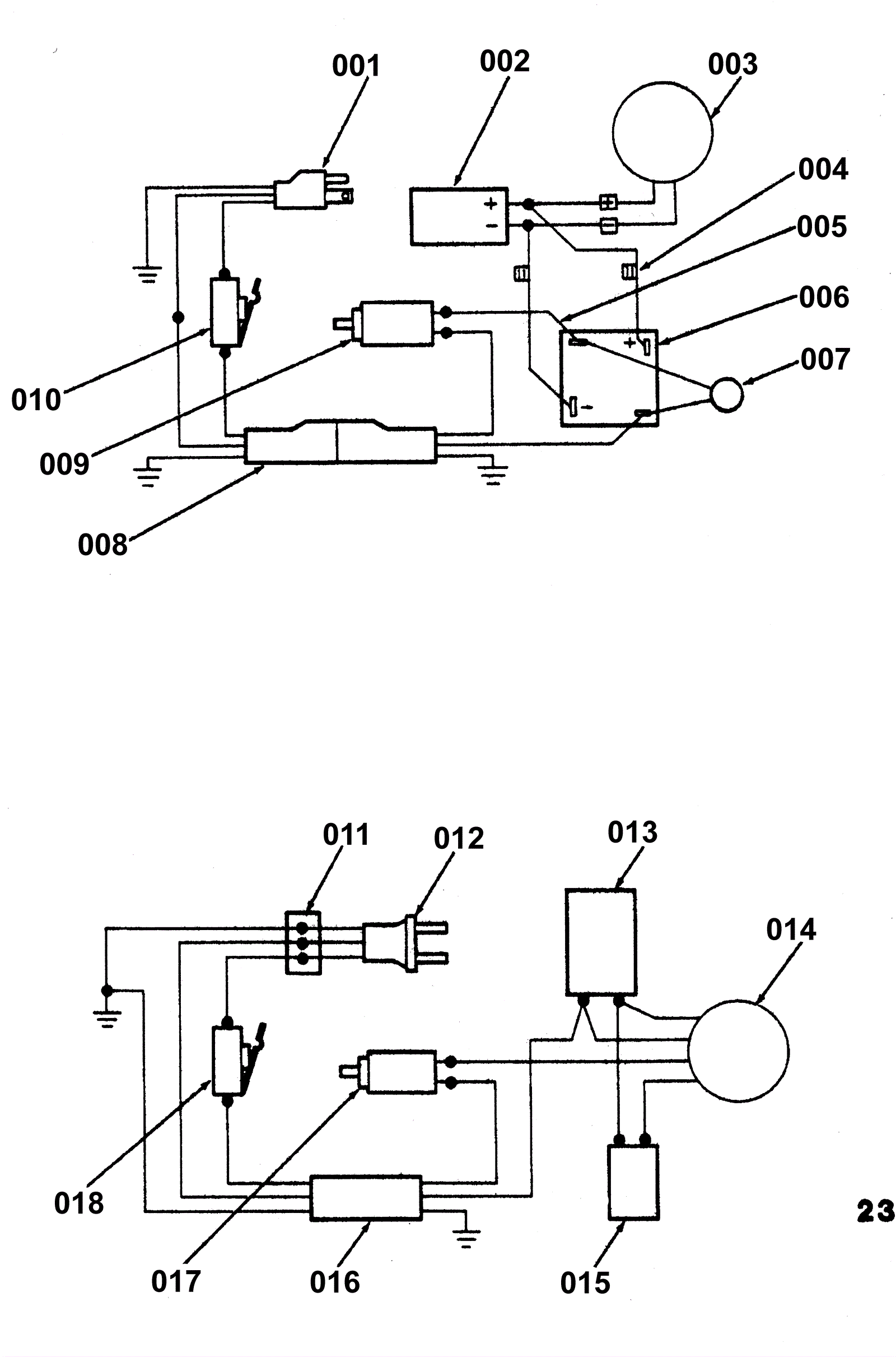

Wiring Diagrams

#PartDescription ReqNotesAvailability
001 172-4533 14/3 power cord 50 foot 1
001 172-3558 14/2 cord set 50 ft (OBSOLETE) 1
002 172-1758 Capacitor 1
003a 272-0367 Electric motor 120V AC 1.5 HP 2000 RPM (OBSOLETE) 1 (OEM)
003b 991-5142 120V 1.5HP electric motor 1 (NON-OEM)
004 272-0371 Wire assembly (OBSOLETE) 2
005 N/A Not available 1
006 172-4139 35amp rectifier 1
007 272-1691 Varistor 1
008 172-3037 Cord assembly 115V (OBSOLETE) 1
009 172-9572 15amp circuit breaker 1
010 172-0270 Snap switch (OBSOLETE) 1
011 172-4094 Terminal block 1
012 N/A Not available 1 (230v cordset)
013 N/A Not available 1
014 N/A Not available 1
015 N/A Not available 1
016 N/A Not available 1
017 172-2160 10amp circuit breaker 1
018 172-4628 Snap switch (OBSOLETE) (SEE NOTE) 1
