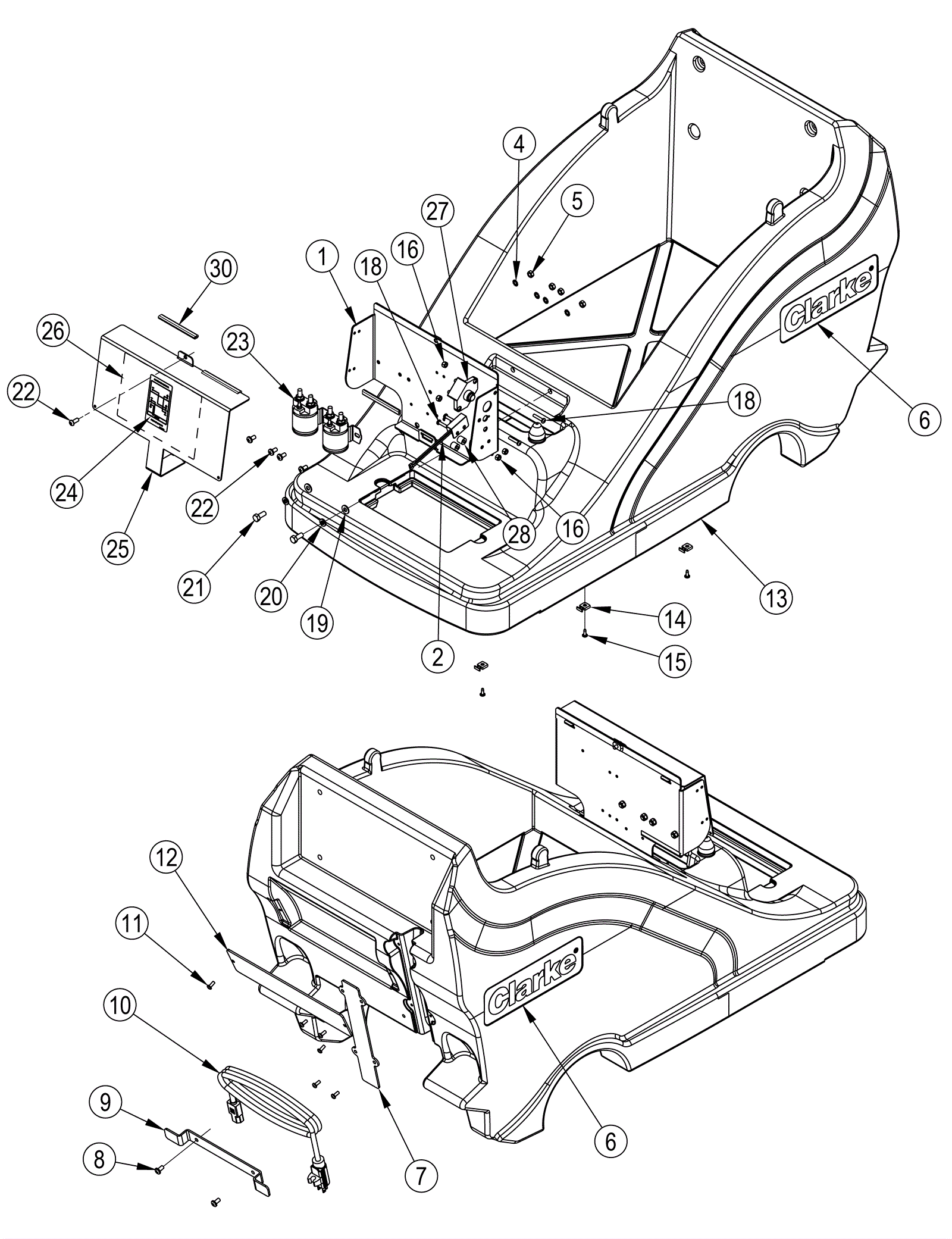

Body Assembly

#PartDescription ReqNotesAvailability
1 272-7425 Electrical plate weldment 1
2 272-7426 4 inch trim lock 1
4 999-0017 Washer 1/4 external star lock 4
5 999-0190 Nut 1/4-20 hex plain finish 4
6 270-0196 Clarke decal 2
7 272-8491 Harness cover 1
8 999-0522 Screw 1/4-20 x 1/2 pan head phillips stainless steel 2
9 170-7386 Cord wrapping bracket 1
10 170-7385 Onboard charger cord 1
11 999-0723 Screw 10-32 x 1/2 pan head slotted stainless steel 6
12 272-8490 Retention strap (for dust bags) 1
13 270-0620 Body assembly 1
14 170-7388 1/4 tab 3
15 999-0110 Screw 10-16 x 1/2 pan head phillips self-drilling 3
16 999-0460 Nut 10-32 hex 4
18 170-1463 Screw 10-32 x 1 4
19 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 2
20 999-0028 Washer 5/16 split lock plain finish 2
21 999-0132 Bolt 5/16-18 x 3/4 hex head grade 5 zinc plated 2
22 999-0323 Screw 1/4-20 x 1/2 pan head slotted zinc plated 5
23 172-2805 36V contactor 2
24 272-8484 Battery connection decal 1
25 272-8482 Front electric plate cover 1
26 272-8483 Connection diagram decal 1
27 181-1355 70amp circuit breaker 1
28 272-8936 Nylon spacer (OBSOLETE) 2
30 272-7426 4 inch trim lock 3
N/S 272-8492 20 inch power harness 1
