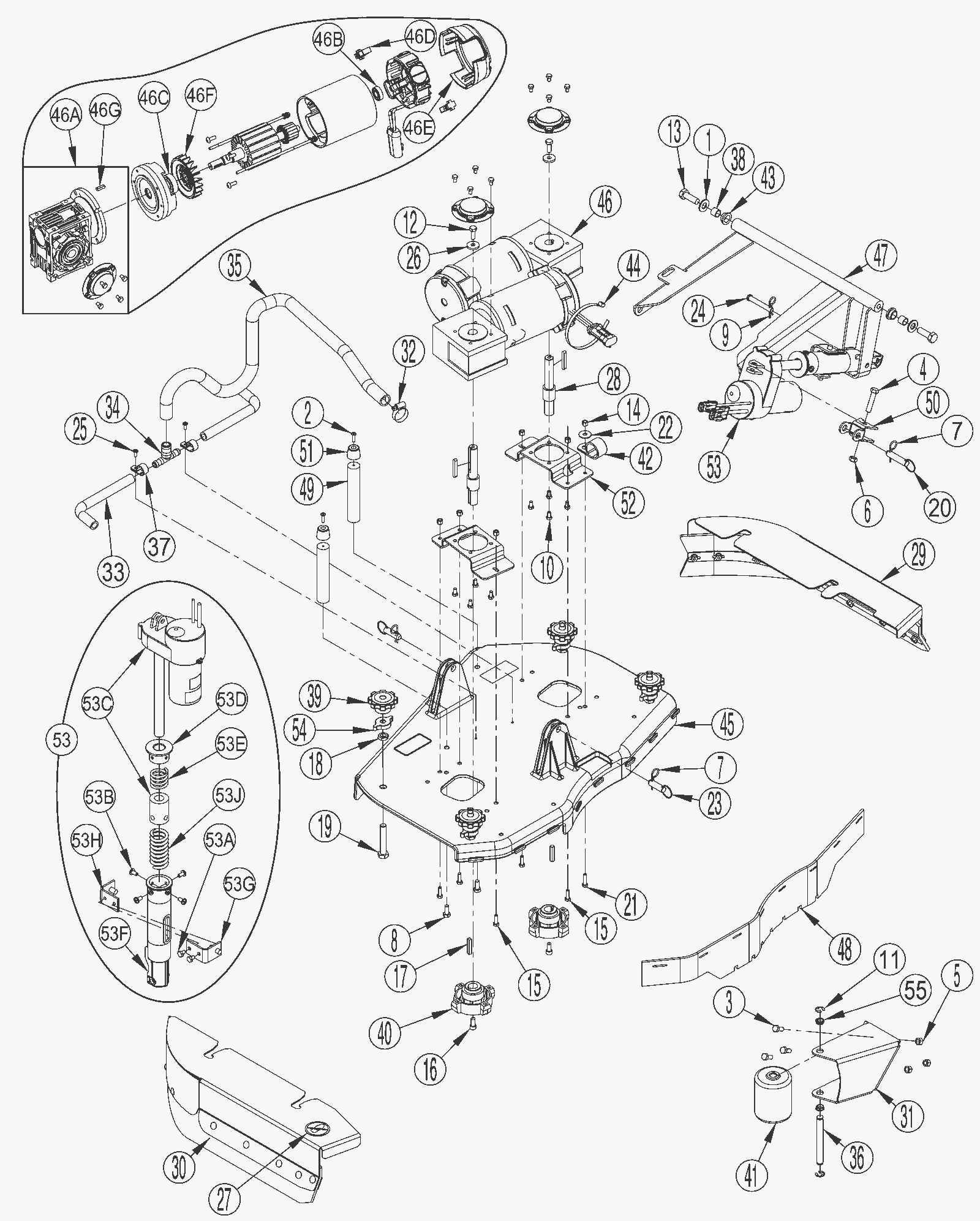

Scrub Assembly

#PartDescription ReqNotesAvailability
1 999-0114 Washer 1/2 SAE flat 2
2 999-0705 Screw 10-24 x 3/4 pan head phillips stainless steel 2
3 999-1232 Screw 5/16-18 x 3/4 hex head stainless steel 3
4 999-1006 Screw 3/8-16 x 1 3/4 hex head stainless steel 1
5 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 3
6 472-4763 HARDWARE KIT-ACTUATOR 1 (Nut) (only available in kit)
7a 472-4763 HARDWARE KIT-ACTUATOR 3 (Cotter pin) (only available in kit)
7b 472-4777 LIFT KIT-DECK 3 (Cotter pin) (only available in kit)
7c 272-7446 Deck linkage hardware assembly 3 (Cotter pin) (only available in kit)
8 472-4802 HARDWARE KIT-28D SCRUB SYSTEM 2 (Screw) (only available in kit)
9 472-4763 HARDWARE KIT-ACTUATOR 1 (Cotter pin) (only available in kit)
10 999-9116 Screw M6-1 x 12mm hex head stainless steel 8
11 472-4757 ROLLER KIT-L/R 2 (Ring) (only available in kit)
12 472-4762 MOTOR KIT-BRUSH 2 (Screw) (only available in kit)
13a 472-4777 LIFT KIT-DECK 2 (Screw M12-1.75 x 35mm hex lock) (only available in kit
13b 272-7446 Deck linkage hardware assembly 2 (Screw M12-1.75 x 35mm hex lock) (only available in kit
14 999-0497 Nut M6-1 nylon insert lock stainless steel 6
15 472-4764 HARDWARE KIT-MOTOR BRKT 5 (Screw M6-1 x 20mm hex thread to head) (only available in kit)
16 472-4754 GIMBLE KIT 2 (Screw) (only available in kit)
17 472-4755 SHAFT KIT-HUB MOUNT 2 (Square keyway) (only available in kit)
18 999-1377 Nut M12-1.75 hex jam 4
19 999-1349 Screw M12-1.75 x 70mm full thread hex head stainless steel 4
20 472-4763 HARDWARE KIT-ACTUATOR 1 (Pin ring) (only available in kit)
21 999-0779 Screw M6-1 x 25mm hex head plain finish 1
22 472-4802 HARDWARE KIT-28D SCRUB SYSTEM 1 (Washer) (only available in kit)
23a 472-4777 LIFT KIT-DECK 2 (Pin ring) (only available in kit)
23b 272-7446 Deck linkage hardware assembly 2 (Pin ring) (only available in kit)
24 472-4763 HARDWARE KIT-ACTUATOR 1 (Clevis pin) (only available in kit)
25 999-0267 Screw 10-24 x 1/2 pan head phillips zinc 2
26 472-4762 MOTOR KIT-BRUSH 2 (Washer) (only available in kit)
27 172-3428 No step decal 1
28 472-4755 SHAFT KIT-HUB MOUNT 2 (Hub mount shaft) (only available in kit)
29 472-4679 LEFT SKIRT ASSY-28D 1
30 472-4680 RIGHT SKIRT ASSY-28-34D 1
31 472-4778 ROLLER MOUNT KIT-RT 28D 1 (Roller bracket weldment) (only available in kit)
32 472-4776 MANIFOLD KIT-SOLUTION 28D 1 (Hose clamp) (only available in kit)
33 472-4776 MANIFOLD KIT-SOLUTION 28D 2 (Hose) (only available in kit)
34 472-4776 MANIFOLD KIT-SOLUTION 28D 1 (Tee barb) (only available in kit)
35 472-4776 MANIFOLD KIT-SOLUTION 28D 1 (Hose) (only available in kit)
36 472-4757 ROLLER KIT-L/R 1 (Pin) (only available in kit)
37 472-4776 MANIFOLD KIT-SOLUTION 28D 2 (Clamp) (only available in kit)
38a 472-4777 LIFT KIT-DECK 2 (Bushing) (only available in kit)
38b 272-7446 Deck linkage hardware assembly 2 (Bushing) (only available in kit)
39 572-9330 Knob 4
40 472-4754 GIMBLE KIT 2 (Collar assembly) (only available in kit)
41 472-4757 ROLLER KIT-L/R 1 (Roller wheel) (only available in kit)
42 472-4802 HARDWARE KIT-28D SCRUB SYSTEM 1 (Hose clamp) (only available in kit)
43a 472-4777 LIFT KIT-DECK 2 (Bearing) (only available in kit)
43b 272-7446 Deck linkage hardware assembly 2 (Bearing) (only available in kit)
44 997-2102 Cable tie 1
45 272-3604 Scrub deck weldment 1
46 472-4762 MOTOR KIT-BRUSH 2 (Motor gearbox assembly) (only available in kit)
46a 272-3606 Gearbox 1
46b 272-3607 Bearing 1
46c 172-3391 Bearing 1
46d 272-3608 Carbon brush (sold individually) 2
46e 272-3610 Brush motor cover 1
46f 272-3611 Motor fan 1
46g 272-3609 Square keyway 1
47 472-4777 LIFT KIT-DECK 1 (Deck linkage weldment) (only available in kit)
48 472-4830 BLADE FRONT 28 GUM 1
49 272-3615 Rod 2
50 472-4763 HARDWARE KIT-ACTUATOR 1 (Actuator) (only available in kit)
51 272-8773 Stop mount 2
52 472-4764 HARDWARE KIT-MOTOR BRKT 2 (Motor bracket) (only available in kit)
53 472-4812 LIFT ACTUATOR ASSEMBLY 1 (inlcudes 53a-53j)
53b 999-1129 Screw 1/4-20 x 1/2 pan head phillips thread rolling zinc 4
53c 472-4811 ACTUATOR 1
53d 272-8539 Spring housing guide 1
53e 172-8941 Compression spring 1
53f 172-8952 Spring housing 1
53g 172-8954 Nut retainer 1
53h 172-8955 Nut retainer 1
53j 272-3552 Compression spring 1
54 172-9282 Knob 4
55 472-4778 ROLLER MOUNT KIT-RT 28D 2 (Bearing) (only available in kit)
56 472-4754 GIMBLE KIT 2 (includes 16 and 40)
57 472-4755 SHAFT KIT-HUB MOUNT 2 (includes 17 and 28)
58 472-4757 ROLLER KIT-L/R 1 (inlcudes 11,36, and 41)
59 472-4762 MOTOR KIT-BRUSH 2 (includes 12,26, and 46-46g)
60 472-4763 HARDWARE KIT-ACTUATOR 1 (includes 4,6,7a,9,20,24, and 50)
61 472-4764 HARDWARE KIT-MOTOR BRKT 2 (includes 10,14a,15, and 52)
62 472-4776 MANIFOLD KIT-SOLUTION 28D 1 (includes 25,32-35, and 37)
63 472-4777 LIFT KIT-DECK 1 (includes 1,7b,13a,23a,38a,43a, and 47)
64 472-4778 ROLLER MOUNT KIT-RT 28D 1 (inlcudes 3,5,31, and 55)
65 472-4802 HARDWARE KIT-28D SCRUB SYSTEM 1 (inlcudes 8,14b,21, and 22)
66 272-7446 Deck linkage hardware assembly 1 (includes 1,7c,13b,23b,38b, and 43b)
