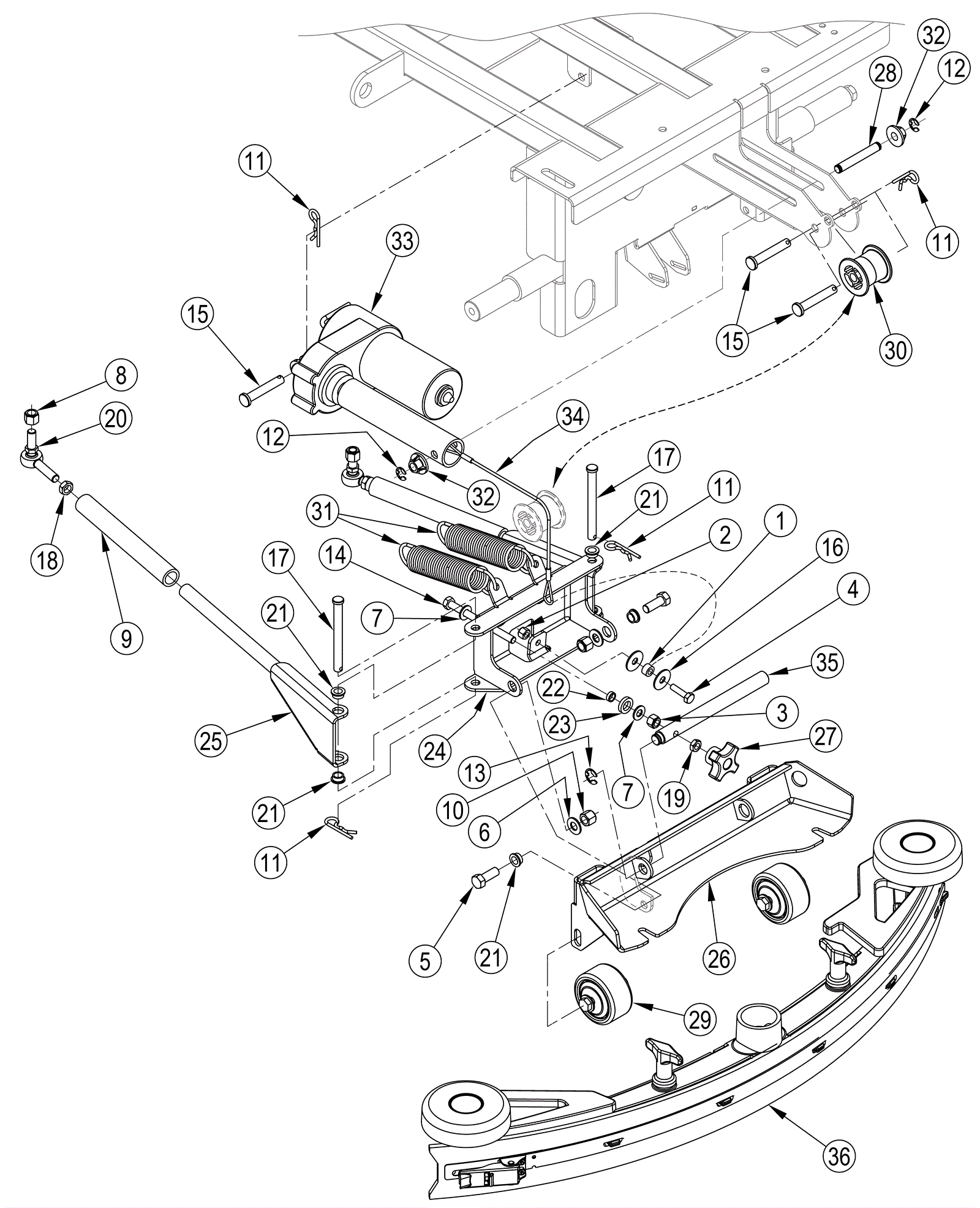

Squeegee Mount Assembly

#PartDescription ReqNotesAvailability
1 172-2032 Spacer 1
2 999-0294 Nut 1/4-20 hex nylon lock type NE stainless steel 1
3 999-0423 Nut 5/16-18 nylon insert lock stainless steel 1
4 999-0297 Bolt 1/4-20 x 1 hex head stainless steel 1
5 999-0562 Bolt 3/8-16 x 1 hex head stainless steel 2
6 999-9128 Washer 3/8 SAE flat stainless steel 2
7 999-0024 Washer 5/16 flat stainless steel 2
8 999-1391 Nut 3/8-24 nylon insert lock stainless steel 2
9 272-3660 Hose 2
10 999-1482 Nut 3/8-16 nylon lock stainless steel 2
11a 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 4 (Cotter pin) (only available in kit)
11b 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 4 (Cotter pin) (only available in kit)
12 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 2 (Ring) (only available in kit)
13 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 1 (Ring) (only available in kit)
14 999-6685 Screw 5/16-18 x 4 hex head full thread stainless steel 1
15 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 3 (Clevis pin) (only available in kit)
16 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 2 (Washer) (only available in kit)
17 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 2 (Clevis pin) (only available in kit)
18 999-0169 Nut 3/8-24 hex jam plain finish 2
19 999-1019 Nut 5/16-18 hex jam stainless steel 1
20 272-3659 Rod end 2
21 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 6 (Bearing) (only available in kit)
22 172-9202 Bushing 1
23 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 1 (Washer polyurethane) (only available in kit)
24 272-6114 Squeegee pivot weldment bracket 1
25 272-3657 Bar weldment 2
26 272-6113 Squeegee mount weldment bracket 1
27 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 1 (Knob) (only available in kit)
28 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 1 (Pin) (only available in kit)
29 472-4787 ROLLER KIT-SQUEEGEE 2 (Wheel) (only available in kit)
30 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 1 (Roller) (only available in kit)
31 172-9090 Extension spring 2
32 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 2 (Spacer) (only available in kit)
33 272-3651 Actuator 1
34 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 1 (Cable assembly) (only available in kit)
35 272-3655 Shaft 1
36a 272-3656 28 inch squeegee assembly 1 (28B and 28D)
36b 272-7245 34 inch squeegee assembly 1 (34D)
N/S 472-4786 CABLE KIT-SQUEEGEE (OBSOLETE) 1 (includes 11a,12,15,28,30,32, and 34)
N/S 472-4787 ROLLER KIT-SQUEEGEE 1 (includes 29)
N/S 472-4804 HARDWARE KIT-SQUEEGEE BRACKET 1 (includes 2-5,7,10,11b,13,14,16,17,19,21,23, and 27)
