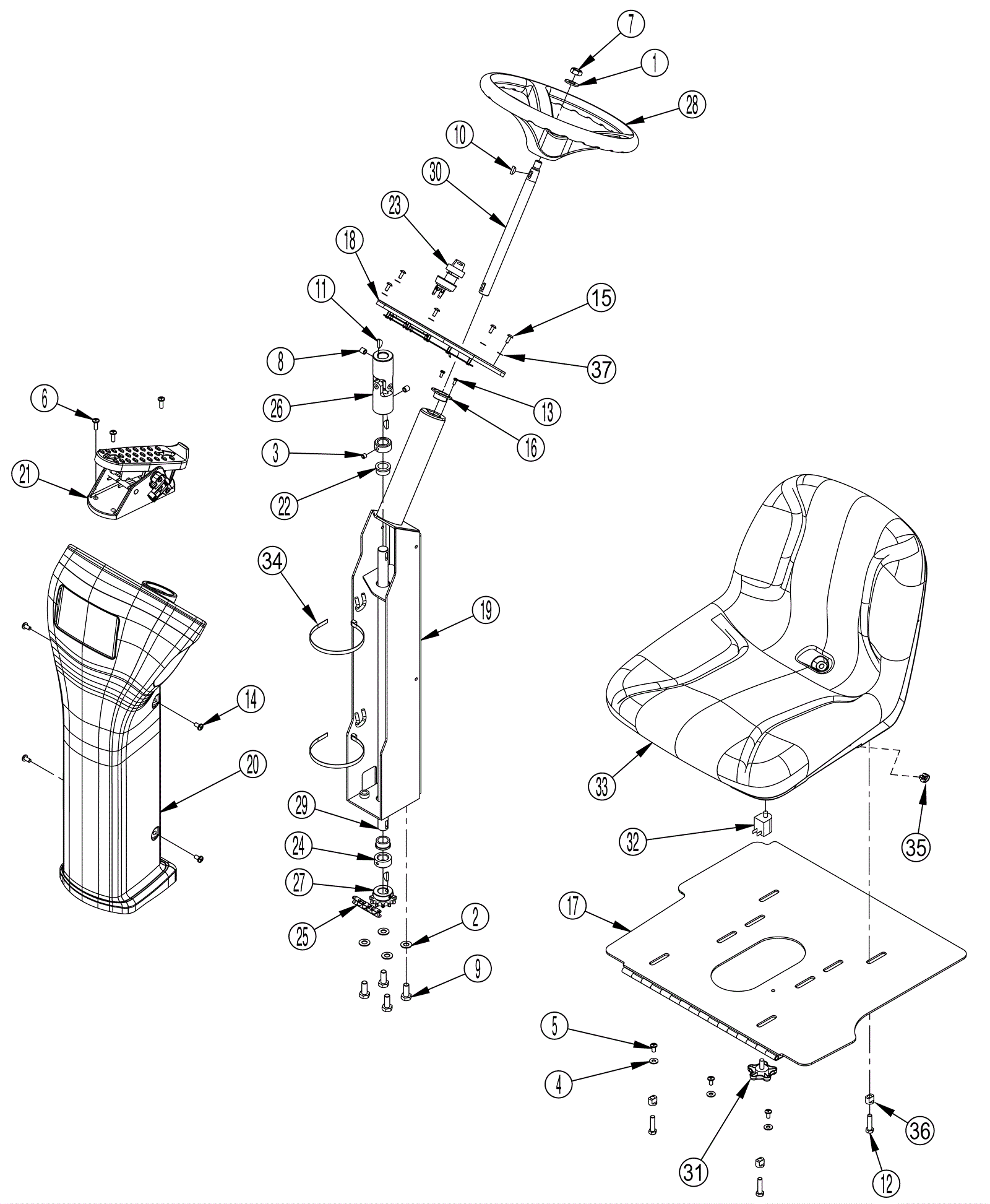

Control Assembly

#PartDescription ReqNotesAvailability
1 999-0114 Washer 1/2 SAE flat 1
2 999-0120 Washer 3/8 SAE flat 4
3 999-0600 Screw 3/8-16 x 1/4 socket head shoulder stainless steel 2
4 999-0123 Washer 1/4 SAE flat zinc plated 3
5 999-0508 Screw 1/4-20 x 1/2 pan head phillips zinc plated 3
6 999-0487 Screw 1/4-20 x 3/4 pan head phillips zinc plated 3
7 472-4771 SHAFT KIT-UPPER STEERING 1 (Nut) (only available in kit)
8 999-1373 Screw 3/8-16 x 3/8 socket set lock stainless steel 2
9 999-9121 Screw M10-1.5 x 25mm zinc plated 4
10 472-4771 SHAFT KIT-UPPER STEERING 1 (Square keyway) (only available in kit)
11 472-4774 HARDWARE KIT-STEERING COLUMN 3 (Square keyway) (only available in kit)
12 999-0829 Screw 5/16-18 x 1 1/4 hex head plain finish 3
13 999-0452 Screw 8-32 x 3/8 pan head phillips zinc plated 2
14 999-0508 Screw 1/4-20 x 1/2 pan head phillips zinc plated 4
15 999-1028 Screw 10-24 x 3/4 truss head phillips stainless steel 5
16 472-4774 HARDWARE KIT-STEERING COLUMN 1 (Bushing) (only available in kit)
17 270-8578 Seat panel weldment 1
18a 472-8053 USER INTERFACE KIT 1 (Control panel assembly) (only available in kit)
18b 472-8054 USER INTERFACE KIT-BOOST 1 (Control panel assembly BOOST model only) (only available in kit)
19 472-4672 STEERING COLUMN WELDT 1
20 472-4699 SHROUD-COLUMN 1
21 472-4773 FOOT PEDAL KIT 1 (includes 6)
22 472-4774 HARDWARE KIT-STEERING COLUMN 2 (Flanged bearing) (only available in kit)
23 272-2195 Key switch assembly 1
24 472-4774 HARDWARE KIT-STEERING COLUMN 2 (Shaft collar) (only available in kit)
25 172-9068 Roller chain 1
26 172-9074 Universal joint 1
27 472-4774 HARDWARE KIT-STEERING COLUMN 1 (Sprocket) (only available in kit)
28 272-8887 Steering wheel 1
29 272-8890 Lower steering shaft 1
30 472-4771 SHAFT KIT-UPPER STEERING 1 (Upper stearing shaft) (only available in kit)
31a 272-6338 Seat hardware kit 1 (Knob) (only available in kit)
31b 172-3430 Seat kit 1 (Knob) (only available in kit)
32 272-9417 Seat switch 1
33 172-3430 Seat kit 1 (Seat) (only available in kit)
34 997-2102 Cable tie 2
35 272-2177 Conduit clip 1
36a 272-6338 Seat hardware kit 3 (Flanged bushing) (only available in kit)
36b 172-3430 Seat kit 3 (Flanged bushing) (only available in kit)
37a 472-8053 USER INTERFACE KIT 1 (Nylon washer) (only available in kit)
37b 472-8054 USER INTERFACE KIT-BOOST 1 (Nylon washer) (only available in kit)
N/S 172-3430 Seat kit 1 (includes 12, and 31b-36b)
N/S 472-4771 SHAFT KIT-UPPER STEERING 1 (includes 1,7,10, and 30)
N/S 472-8053 USER INTERFACE KIT 1 (includes 15,18, and 37a)
N/S 472-8054 USER INTERFACE KIT-BOOST 1 (includes 15, 18b, and 37b)
N/S 472-4774 HARDWARE KIT-STEERING COLUMN 1 (includes 3,8,11,13,14,16,22,24, and 27)
N/S 472-4775 HARWARE KIT-STEERING MOUNT 1 (includes 2 and 9)
N/S 272-6338 Seat hardware kit 1 (includes 4,5,12,31a, and 36a)
