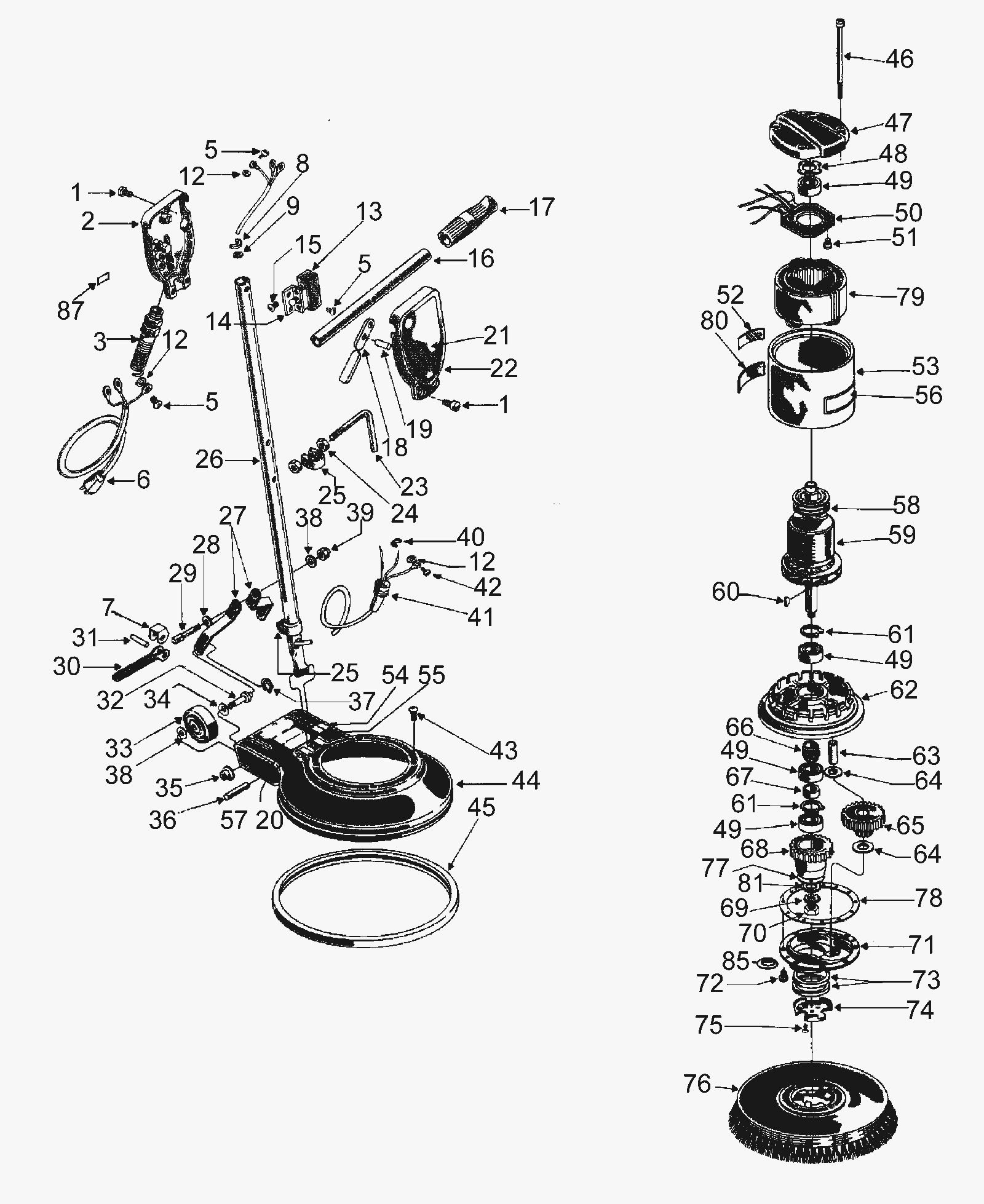

Complete Assembly

#PartDescription ReqNotesAvailability
1 170-5576 Screw 1/4-20 x 3/4 socket cap 3
2 170-5503 Rear switch housing cover 1
3 170-5504 Strain reliever 1
5 270-4937 Screw 8-32 x 5/16 4
6 170-5505 Power cord (OBSOLETE) 1
7 170-5506 Cam lock stop plate (OBSOLETE) 1
8 170-5507 Strain relief (OBSOLETE) 1
9 170-5508 Wear washer (OBSOLETE) 1
12 999-0092 Washer #8 internal star lock zinc plated 3
13 170-5511 Switch 1
14 170-5512 Switch mounting plate (OBSOLETE) 1
15 270-0974 Screw 4-36 x 3/16 pan head stainless steal (OBSOLETE) 2
16 170-5513 Cross handle tube (OBSOLETE) 1
17 170-0532 Handle grip (OBSOLETE) 2
18 N/A Not available 1
19 170-5516 Dowel 3/16 diameter x 3/4 long (OBSOLETE) 1
20 170-0775 1/8 inch rivet pop aluminum 2
21 270-0975 Switch decal (OBSOLETE) 1
23 170-2705 18 Hook cord (OBSOLETE) 1
24 999-0247 Nut 3/8-16 hex jam plain finish 2
25 170-5519 Handle tube clamp (OBSOLETE) 2
26 170-5520 Handle tube (OBSOLETE) 1
27 170-5521 Handle tube arm 2
28 170-5522 Wear washer 1
29 170-5523 Locking cam bolt (OBSOLETE) 1
30 170-1267 Cam assembly with grip, bolt and locking lever 1
31 170-5525 Pin 1
32 170-5526 Wheel shaft (OBSOLETE) 2
33 170-0165 Wheel (OBSOLETE) 2
34 170-5527 Washer 13/32 x 11/16 spring (OBSOLETE) 2
35 170-5528 Nut 3/8 push 2
36 170-5529 Drive lock pin 3/8 x 2 1/4 (OBSOLETE) 1
37 170-5530 Lock link arm ring (OBSOLETE) 2
38 170-0304 Washer 15/32 x 1/32 2
39 999-0324 Nut 3/8-16 nylon insert lock jam zinc plated 1
40 270-0977 Strain relief clip 1
41 170-5531 Interconnecting cord (OBSOLETE) 1
42 999-0317 Screw 8-32 x 1/4 pan head slotted zinc plated 1
43 999-0522 Screw 1/4-20 x 1/2 pan head phillips stainless steel 4
44 270-0978 Main frame (OBSOLETE) 1
45 170-2523 Bumper red C1300 (OBSOLETE) 1
46 270-0979 Screw 8-32 x 6 socket cup stainless steel cap (OBSOLETE) 4
47 270-0980 Motor cover (OBSOLETE) 1
48 170-2438 56 Spring load 1
49 270-0808 Bearing 4
50 170-9025 Stationary switch (OBSOLETE) 1
51 999-0463 Screw 6-32 x 3/8 pan head slotted zinc plated 2
52 N/A Not available 1 (Serial number plate)
53 170-2511 Housing motor west fm-13 (OBSOLETE) 1
54 N/A Not available 1 (Label- csa 115v only)
55 N/A Not available 1 (Label- u.l 115v only)
56 270-0981 Decal (OBSOLETE) 1
57 170-5541 Fire warning plate (OBSOLETE) 1
58 270-0982 Rotary switch (OBSOLETE) 1
59 170-2505 Armature asm 115/230V (OBSOLETE) 1
60 170-5543 1/8 x 5/8 Woodruff key 1
61 170-5544 Retaining ring 2
62 270-0983 Motor adapter plate (OBSOLETE) 1
63 170-5546 Intermediate shaft 1
64 170-5547 Thrust washer 2
65 170-5548 Gear (OBSOLETE) 1
66 N/A Not available 1 (Motor pinion gear)
67 170-5550 Bearing spacer (OBSOLETE) 1
68 170-5551 Drive gear (OBSOLETE) 1
69 999-1144 Washer 3/8 external star lock stainless steel 1
70 370-6656 NUT-3/8-24 LH HEX 1
71 170-5552 Gear housing (OBSOLETE) 1
72 999-0322 Screw 10-24 x 1/2 socket head alloy plain finish 6
73 170-5542 Oil seal 2
74 170-5540 Brush drive plate (OBSOLETE) 1
75 370-6757 SCR 10-24X 3/8 SF ST NYLOK 4
76 370-2173 BRUSH UNION MIX (OBSOLETE) 1
77 170-5539 Brush plate to gear gasket (OBSOLETE) 1
78 170-5538 Gear unit gasket (OBSOLETE) 1
79 170-2507 Field 115V west fm13#314p674s (OBSOLETE) 1
80 270-0984 115V 50 cycle motor data plate (OBSOLETE) 1
81 999-0032 Washer 3/8 USS flat plain finish 2
85 999-0006 Washer 3/16 flat zinc plated 6
87 170-3503 Inspection label (OBSOLETE) 1
N/S 170-6133 Caution label 1
N/S 370-6629 TERMINAL CLIP- 8 STUD 5
