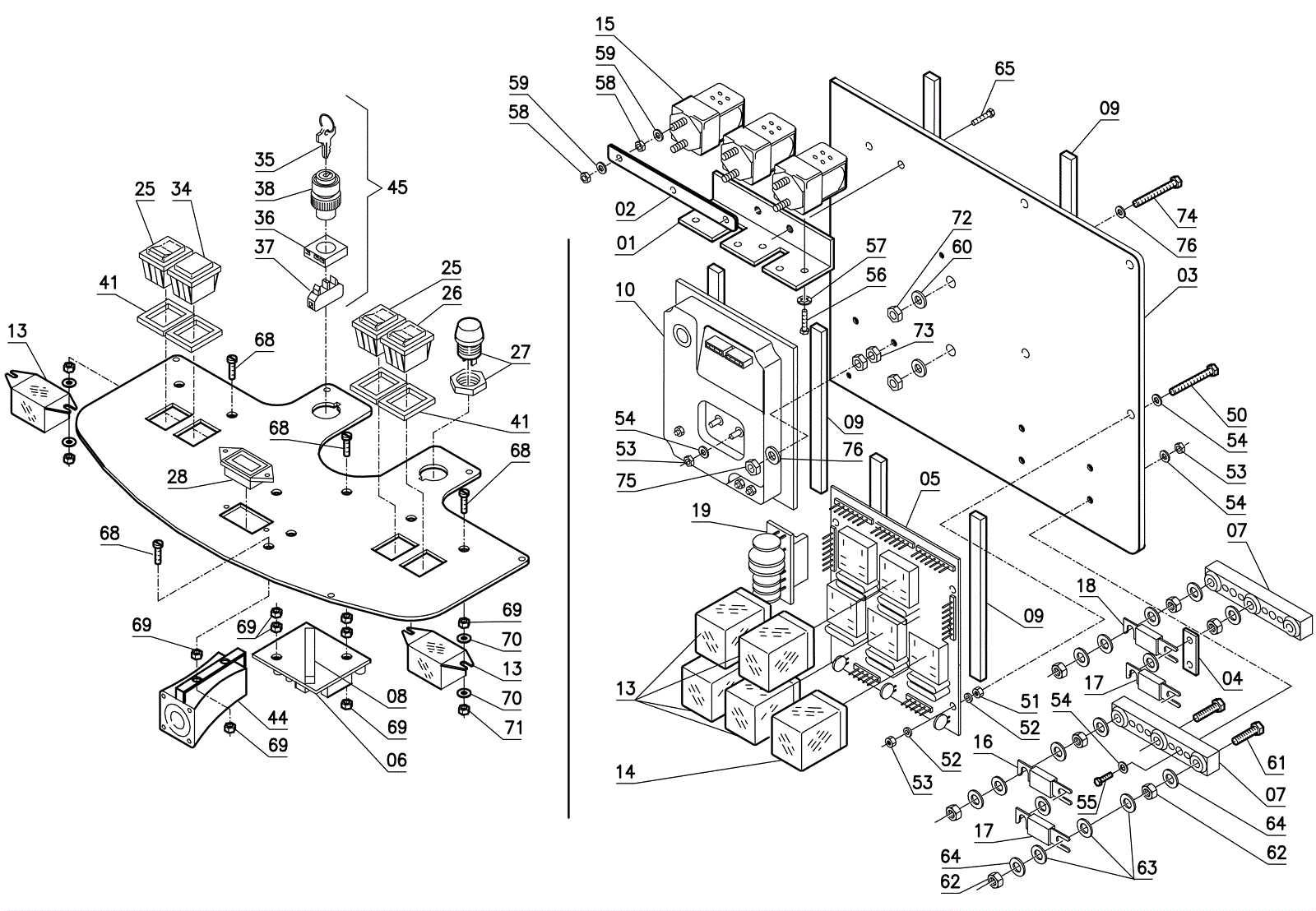

Electrical Assembly

#PartDescription ReqNotesAvailability
01 250-1552 Support 1
02 250-1553 Bridge 1
03 250-1554 Panel 1
04 250-1556 Bridge 1
05 189-5179 Controller card 1
06 206-0734 Battery check card (OBSOLETE) 1
07 250-1557 Fuseholder 2
08 250-1558 Gasket 1
09 250-1559 Gasket 6
10 189-5180 Chopper card 1
13 189-6381 24VDC 20amp relay 6
14 206-5354 24V 30amp relay (OBSOLETE) 1
16 189-9210 35amp fuse 1
17 189-2555 Fuse 2
18 189-9211 160amp fuse 1
19 250-1564 Check card fuse 1
25 189-5185 Switch 2
26 189-9196 Rocker switch 1
27 250-1566 Push button 1
28 250-1567 Hour meter 1
34 206-0720 Battery signal 1
35 189-2658 Key 1
36 189-6343 Switch flange 1
37 189-6342 Key switch contact 1
38 189-7549 Key switch 1
41 250-1568 Gasket 4
44 250-1569 Horn 1
50 250-1570 Screw M4 x 20mm 4
51 250-1426 Nut M4 4
52 250-1571 Washer 4
53 206-0995 Lock nut (OBSOLETE) 10
54 206-0698 Washer (OBSOLETE) 8
55 250-1572 Screw 1
56 N/A Not available 3 (Screw)
57 189-3304 Washer 3
58 206-0711 Nut brass (OBSOLETE) 9
59 189-9084 Washer M8 lock zinc 6
60 250-1219 Washer 2
61 206-5173 Screw (OBSOLETE) 2
62 999-1424 Nut M8-1.25 hex stainless steel 4
63 206-0713 Washer (OBSOLETE) 8
64 189-9084 Washer M8 lock zinc 4
65 206-0682 Screw (OBSOLETE) 2
68 250-1574 Screw M3 x 16mm 4
69 206-5359 Nut (OBSOLETE) 7
70 206-5358 Washer (OBSOLETE) 8
71 999-1161 Nut M3-.5 hex nylock stainless steel 4
72 999-0471 Nut M8-1.25 nylon insert lock zinc plated 3
73 999-0740 Nut M5-.8 hex stainless steel 1
75 189-8730 Nut M5 x 7mm hex nylock zinc 1
76 206-0912 Washer (OBSOLETE) 1
