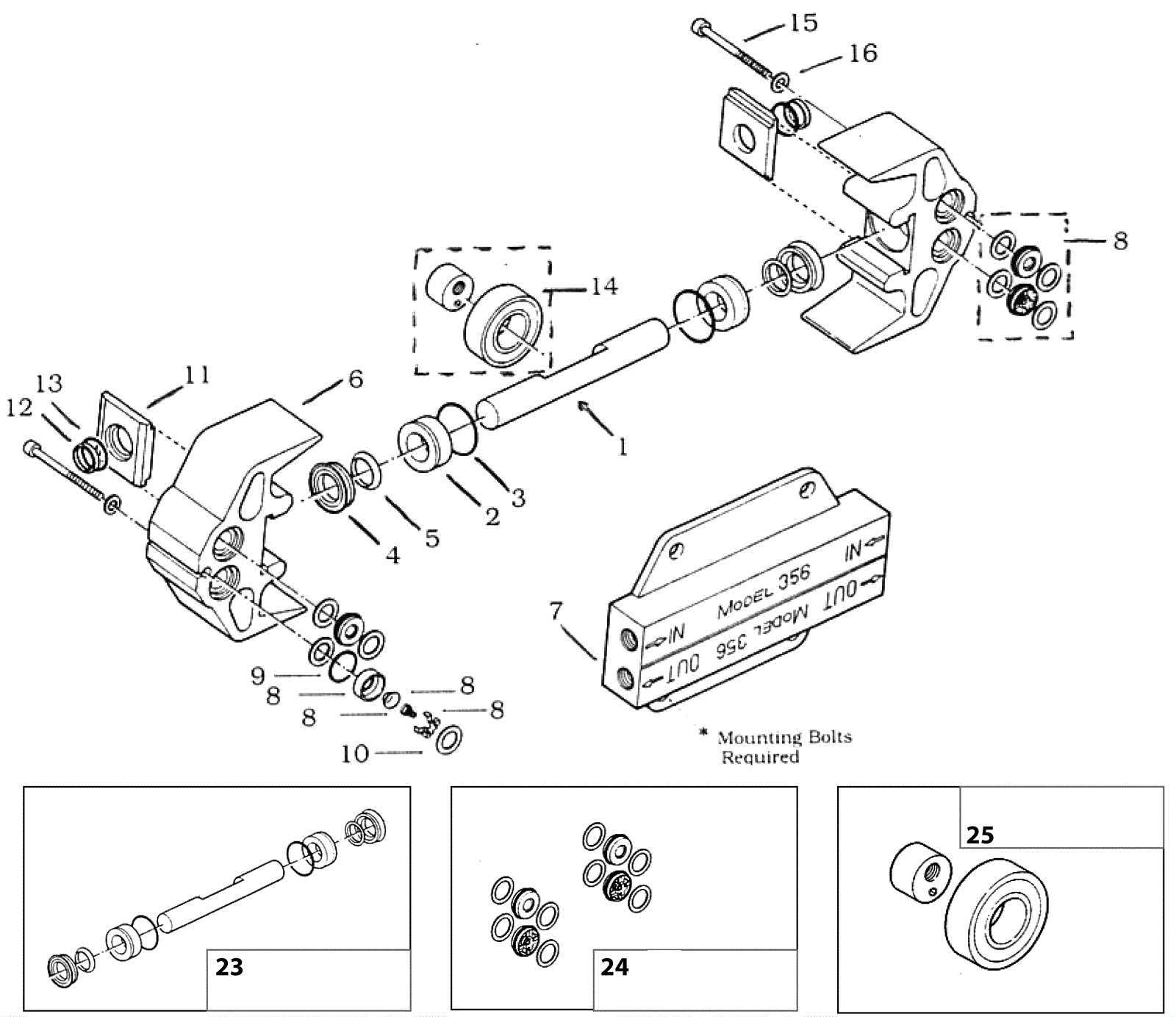

Pump Assembly

#PartDescription ReqNotesAvailability
1 241-5047 Plunger 1
2 241-5048 Plunger guide 2
3 241-5049 O-ring 2
4 241-5050 U-cup 2
5 241-5051 U-cup backing ring 2
6 241-5052 Pump head 2
7 241-5053 Pump manifold 1
8a 241-5054 Valve assembly 4 (includes 8b-8e)
8b 241-5055 Valve seat 4
8c 241-5056 Valve poppet 4
8d 241-5057 Valve spring 4
8e 241-5058 Spring retainer 4
9 241-5059 O-ring 4
10 241-5060 Spacer ring (plastic) 8
11 241-5061 Guide and vacuum seal retainer 2
12 241-5062 Vacuum seal 2
13 241-5063 O-ring 2
14a 241-5064 Bearing assembly 1 (includes 14b-14c)
14b 241-5065 Eccentric insert 1
14c 241-5066 Bearing 1
15 241-5067 Screw socket head cap 2
16 241-5068 Washer 2
KITA 241-5118 Plunger and seals kit 1 (includes 1-5, 12-13)
KITB 241-5119 Valves and o-ring assembly 1 (includes 8-10)
KITC 241-5120 Bearing assembly 1 (includes 14a-14c)
N/S 241-5121 Motor 1
N/S N/A Not available 4 (mounting bolts)
