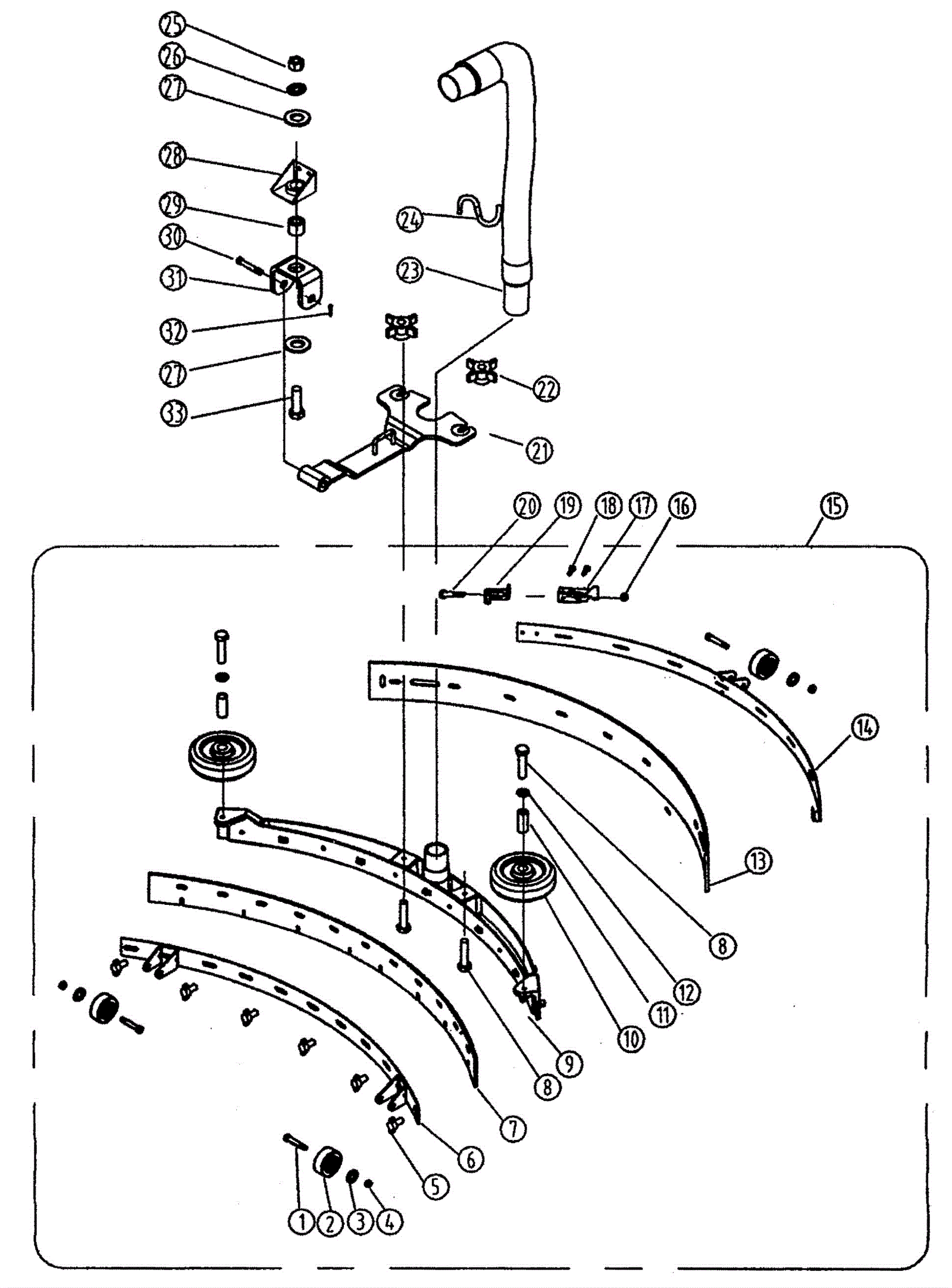

Squeegee Assembly

#PartDescription ReqNotesAvailability
1 240-0523 Bolt M9.5 x 31.5mm shoulder 3
2 240-0524 2 inch wheel 3
3 240-0329 Washer M8 plain finish 3
4 N/A Not available 3 (Nut)
5 240-0528 Knob M6 6
6 240-0527 Front squeegee backup strip 1
7 240-0323 Squeegee blade urethane front 1
8 240-0361 Bolt M8 x 40mm 4
9 240-0517 Squeegee weldment 1
10 240-0468 Wheel 2
11 240-0469 Bushing 2
12 999-9097 Washer M8 flat stainless steel 2
13 240-0324 Squeegee blade urethane rear 1
14 240-0525 Rear squeegee backup strip 1
15 240-0533 Squeegee assembly 1
16 240-0522 Nut M5 lock 1
17 240-0518 Hood latch 1
18 240-0521 Rivet M4 x 5mm 2
19 240-0519 Rear squeegee adjustment hook 1
20 240-2119 Screw M5 x 60mm 1
21 240-5771 BRACKET SQ. MOUNT 1
22 240-0532 Knob M8 2
23 240-5772 Hose 1
24 240-0514 U hose holder 1
25 240-0766 Nut M12 1
26 240-0511 Washer M12 lock 1
27 N/A Not available 2 (Washer)
28 240-5685 CONNECTOR 1
29 240-5774 BUSHING 1
30 240-5396 PIN 12 X 70 4
31 240-5773 FRAME U SHAPE 1
32 240-5397 PIN 4 1
33 240-5077 BOLT M12 X 40 1
