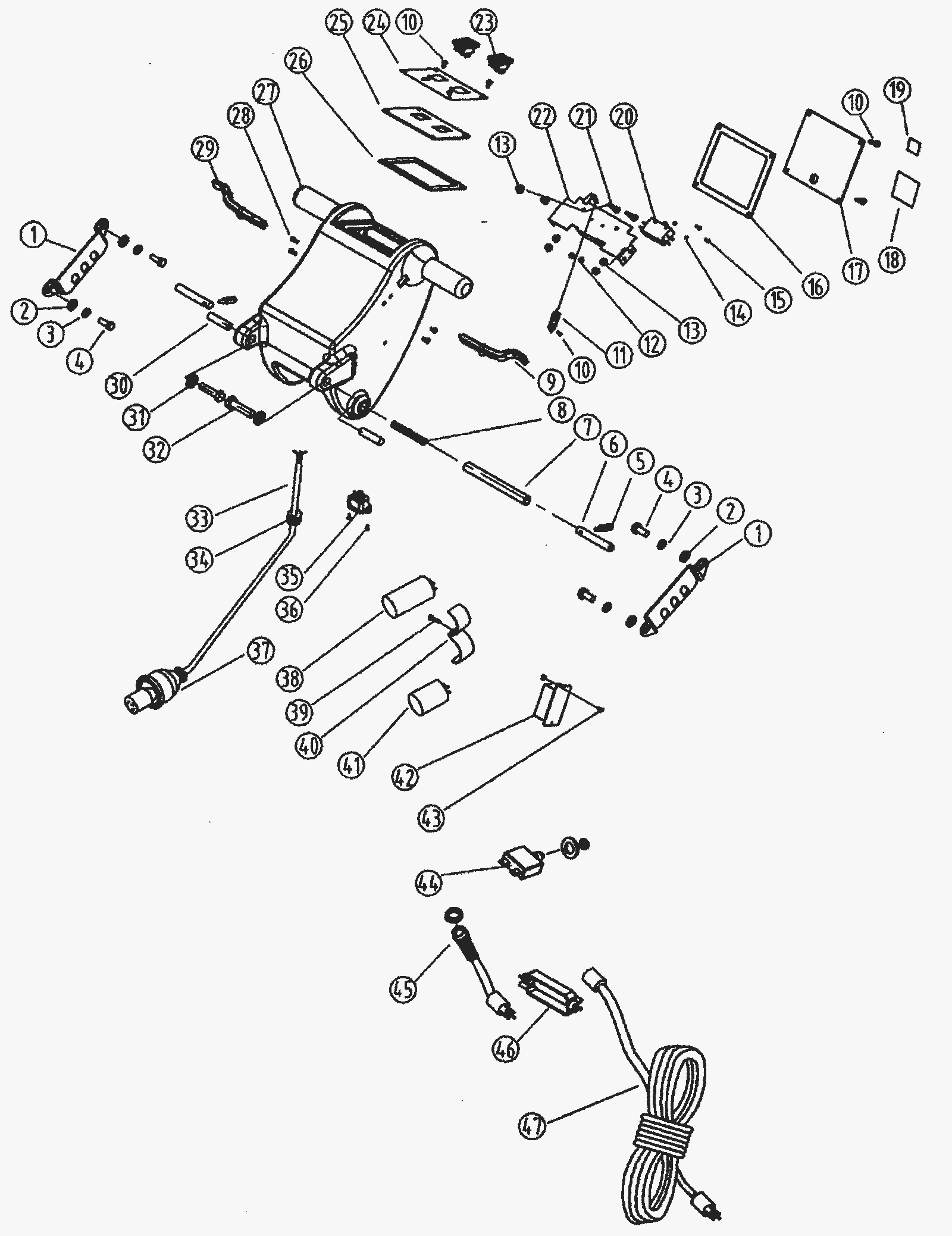

Control Housing Assembly

#PartDescription ReqNotesAvailability
1 240-0822 Lock plate 2
2 240-0329 Washer M8 plain finish 3
4 N/A Not available 4 (Bolt)
5 240-0380 Handle adjustment pin 2
6 240-5742 PIN HANDLE LOCK 2
7 240-5743 TUBE HANDLE ADJUSTMENT 1
8 240-0379 Spring 1
9 240-5736 LEVER SWITCH LEFT (OBSOLETE) 1
10 N/A Not available 9 (Screw)
11 240-0392 Spring 1
12 N/A Not available 2 (Nut)
13 240-0038 Nut M6 6
14 240-0100 Internal tooth lock washer 2
16 240-5747 GASKET REAR COVER 1
17 240-5734 COVER REAR 1
18 N/A Not available 1 (Decal)
19 N/A Not available 1 (Decal)
20 272-8640 Switch 1
21 240-0391 Bolt M8 x 15mm shoulder 2
22 240-5732 MOUNTING FRAME SWITCH -FANG 18 1
23 240-0297 Switch 1
24 N/A Not available 1 (Decal)
25 240-5730 SWITCH PANEL (OBSOLETE) 1
26 240-5746 GASKET PANEL 1
27 240-5728 CONTROL HOUSING -WITH CUTOUTS- 1
28 240-0377 Screw M6 x 16mm 4
29 240-5738 LEVER SWITCH RIGHT WITH HOLE 1
30 240-0356 Bushing 1
31 999-1262 Washer M10 flat 1
32 240-5421 BOLT M10 X 70 1
33 240-0039 Handle cable 1
34 N/A Not available 1 (Cord bushing)
35 240-5606 OUTLET DRY FOAM GENERATOR 1
36 240-5074 ST3 X 12 1
37 240-0262 Large female plug protector 1
38 N/A Not available 1 (Run capacitor)
39 240-2151 Screw M5 x 45mm phillips 1
40 240-5769 CLAMP 1
41 240-0090 Starting capacitor 1
42 N/A Not available 1 (Regulation speed element)
43 N/A Not available 1 (Screw)
44 N/A Not available 1 (Brush circuit breaker)
45 240-6248 CORD STRAIN RELIEF 1
46 N/A Not available 1 (Cord connector)
47 240-5767 14/3 power cord 30 foot 1
