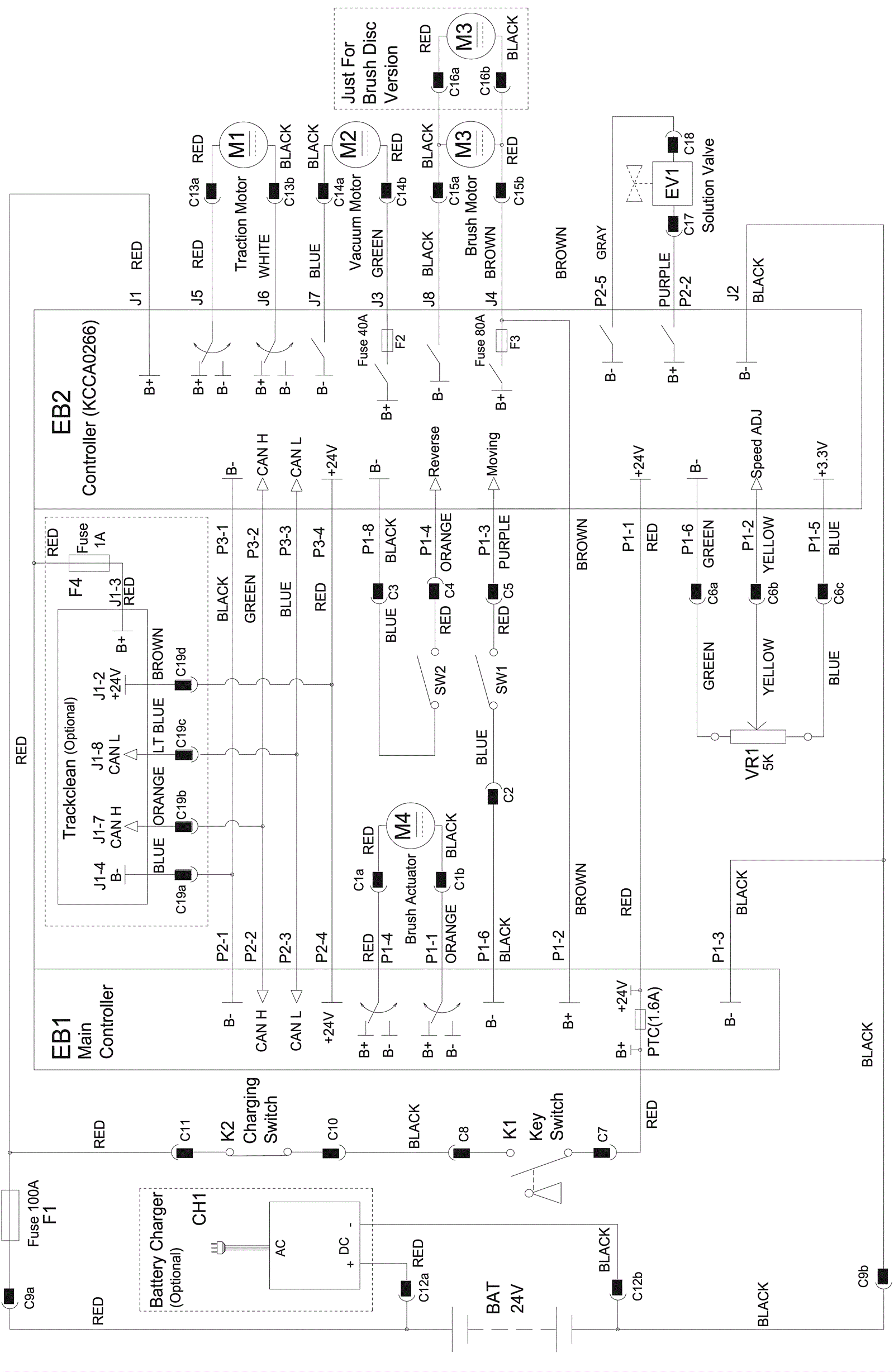

AS7190TO Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
EB1 240-1614 Orbital panel control board $821.70 usually ships 13-16 days
EB2 240-1537 Machine main controller $503.02 usually ships 13-16 days
BAT N/A Not available Call for price 4 (batteries) usually ships 3-26 days
F1 240-1539 100amp fuse $29.23 usually ships 13-16 days
F2 240-1618 40amp fuse $7.67 ships same day
F3 240-1617 80amp fuse $22.68 usually ships 13-16 days
CH1 240-1511 25amp onboard battery charger $1,211.51 usually ships 13-16 days
K1 572-3666 SWITCH KEY WITH CAP PKD $88.46 ships same day
K2 240-1533 Micro switch $5.50 usually ships 13-16 days
SW 240-6337 SWITCH $20.50 ships same day
VR1 240-1540 Speed potentiometer $20.85 usually ships 13-16 days
EV1 240-2295 Valve $37.94 ships same day
M1a 240-1553 250W traction motor $984.31 usually ships 13-16 days
M1b 240-1616 350W traction motor $1,414.26 usually ships 13-16 days
M2 240-6634 24V 3 stage vacuum motor $212.43 ships same day
M3a 240-1569 Left hand brush motor kit $1,050.32 usually ships 13-16 days
M3b 240-1589 24V 750W orbital motor $697.87 usually ships 13-16 days
M4a 240-1502 24V linear actuator $249.05 ships same day
M4b 240-1615 24V actuator $352.29 usually ships 13-16 days
