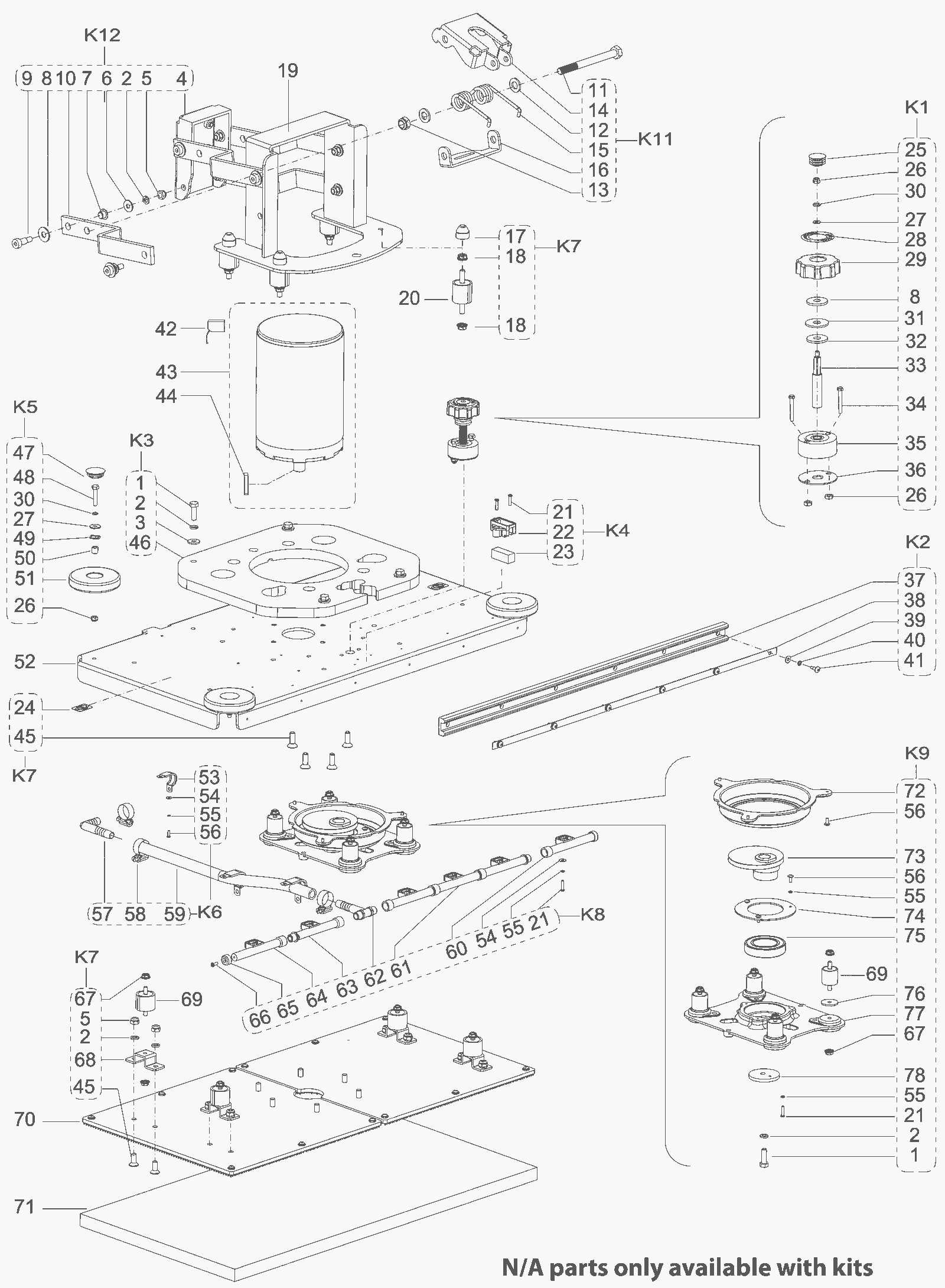

Orbital Head Assembly

#PartDescription ReqNotesAvailability
1 999-9082 Screw M8-1.25 x 25mm hex head stainless steel 5 (included in KIT3, KIT9)
2 N/A Not available 21 (spring washer) (only available with KIT3, KIT7, KIT9, KIT12)
3 N/A Not available 4 (washer) (only available with KIT3)
4 240-1576 Left hand deck support lever 1 (included in KIT12)
6 N/A Not available 8 (washer) (only available with KIT12)
7 N/A Not available 8 (plastic bushing) (only available with KIT12)
8 N/A Not available 9 (washer) (only available with KIT1, KIT12)
9 N/A Not available 8 (screw) (only available with KIT12)
10 N/A Not available 4 (orb deck lifting lever) (only available with KIT12)
11 N/A Not available 1 (screw M12 x 115) (only available with KIT11)
12 N/A Not available 2 (nylon washer) (only available with KIT11)
13 999-1122 Nut M12-1.75 hex nylon insert lock stainless steel 1 (included in KIT11)
14 N/A Not available 1 (lever actuator) (only available with KIT11)
15 240-1580 Torsion spring 1 (included in KIT11)
16 N/A Not available 1 (lever actuator bracket) (only available with KIT11)
17 N/A Not available 4 (rubber cap) (only available with KIT7)
18 999-0525 Nut 5/16-18 flange lock serrated zinc plated 8 (included in KIT7)
19 240-1591 Deck head plate 1
20a 240-1597 Isolater duro 4
20b 272-5572 Isolator 4
21 999-9113 Screw M4-.7 x 16mm pan head phillips stainless steel 9 (included in KIT4, KIT8, KIT9)
22 N/A Not available 1 (level bracket) (only available with KIT4)
23 N/A Not available 1 (level) (only available with KIT4)
24 N/A Not available 2 (no step decal) (only available with KIT7)
25 N/A Not available 1 (cap) (only available with KIT1)
26 999-0497 Nut M6-1 nylon insert lock stainless steel 7 (included in KIT1, KIT5)
27 N/A Not available 5 (washer) (only available with KIT1, KIT5)
28 N/A Not available 1 (brush adjusting decal) (only available with KIT1)
29 240-1588 Adjustment knob 1 (included in KIT1)
30 N/A Not available 5 (spring washer) (only available with KIT1, KIT5)
31 270-5096 Rubber plate 1 (included in KIT1)
32 N/A Not available 1 (washer) (only available with KIT1)
33 N/A Not available 1 (dowel broom plate fixing) (only available with KIT1)
34 999-1902 Screw M6-1 x 35mm A4-70 hex stainless steel 2 (included in KIT1)
35 270-5098 Vibration spacer 1 (included in KIT1)
36 N/A Not available 1 (vibration dampening plate) (only available with KIT1)
37 240-1595 28 inch rubber bumper 1 (included in KIT2)
38 240-1593 28 inch bumper retainer 1 (included in KIT2)
39 N/A Not available 6 (washer) (only available with KIT2)
40 N/A Not available 6 (spring washer) (only available with KIT2)
41 N/A Not available 6 (screw) (only available with KIT2)
42 240-5984 CARBON BRUSH 4
43 240-9317 Carbon brush kit 1
44 240-1587 Key 1
45 999-1159 Screw M8-1.25 x 20mm pan head phillips zinc plated 14 (included in KIT7)
46 N/A Not available 1 (weight block) (only available with KIT3)
47 N/A Not available 4 (cap) (only available with KIT5)
48 999-9108 Screw M6-1 x 30mm hex head stainless steel 4 (included in KIT5)
49 N/A Not available 4 (wave washer) (only available with KIT5)
50 N/A Not available 4 (spacer) (only available with KIT5)
51 240-1570 Roller bumper 4 (included in KIT5)
52 240-1592 28 inch orbital deck plate 1
53 N/A Not available 3 (clamp) (only available with KIT6)
54 N/A Not available 9 (washer) (only available with KIT6, KIT8)
55 N/A Not available 13 (spring washer) (only available with KIT6, KIT8, KIT9)
57 270-5112 Pipe joint 1 (included in KIT6)
58 N/A Not available 2 (clamp) (only available with KIT6)
59 N/A Not available 1 (pipe) (only available with KIT6)
60 270-5108 Pipe B 1 (included in KIT8)
61 270-5109 Pipe A 3 (included in KIT8)
62 N/A Not available 1 (t-branch pipe) (only available with KIT8)
63 240-1590 Pipe D 1 (included in KIT8)
64 270-5111 Pipe C 1 (included in KIT8)
65 N/A Not available 2 (pipe cap) (only available with KIT8)
66 N/A Not available 2 (screw) (only available with KIT8)
67 999-0595 Nut 1/4-20 flange lock serrated zinc plated 16 (included in KIT7, KIT9)
68 N/A Not available 4 (spacer) (only available with KIT7)
69a 240-1596 Isolater duro 8
69b 272-6641 Isolator 8
70 240-1594 14 inch flex plate assembly 2
71 255-9023 14 x 28 inch Premium Red Pad (pkg of 5) 1
72 270-5103 Dustband 1 (included in KIT9)
73 270-5104 Eccentric wheel 1 (included in KIT9)
74 270-5105 Retainer bearing 1 (included in KIT9)
75 270-0065 Bearing 1 (included in KIT9)
76 N/A Not available 4 (washer) (only available with KIT9)
77 270-5106 Driver plate 1 (included in KIT9)
78 270-5107 Eccentric retainer 1 (included in KIT9)
KIT1 240-1275 Horizontal adjustment kit 1 (includes 8, 25-36)
KIT2 240-1598 Rubber bumper kit 1 (includes 37-41)
KIT3 240-1269 Weight block kit 1 (includes 1-3, 46)
KIT4 240-1282 Level kit 1 (includes 21-23)
KIT5 240-6319 BUMPER ROLLER KIT 4 (includes 26-27, 30, 47-51)
KIT6 240-1270 Inlet pipe kit 1 (includes 53-59)
KIT7 240-1268 Lower isolator support screw kit 4 (includes 2, 5, 17-18, 24, 45, 67-68)
KIT8 240-1599 Outlet pipe kit 1 (includes 21, 54-55, 60-66)
KIT9 240-1278 Driver plate kit 1 (includes 1-2, 21, 55-56, 67, 72-78)
KIT11 240-1584 Spring holder kit 1 (includes 11-16)
KIT12 240-1600 Brush lift support kit 1 (includes 2, 4-10)
