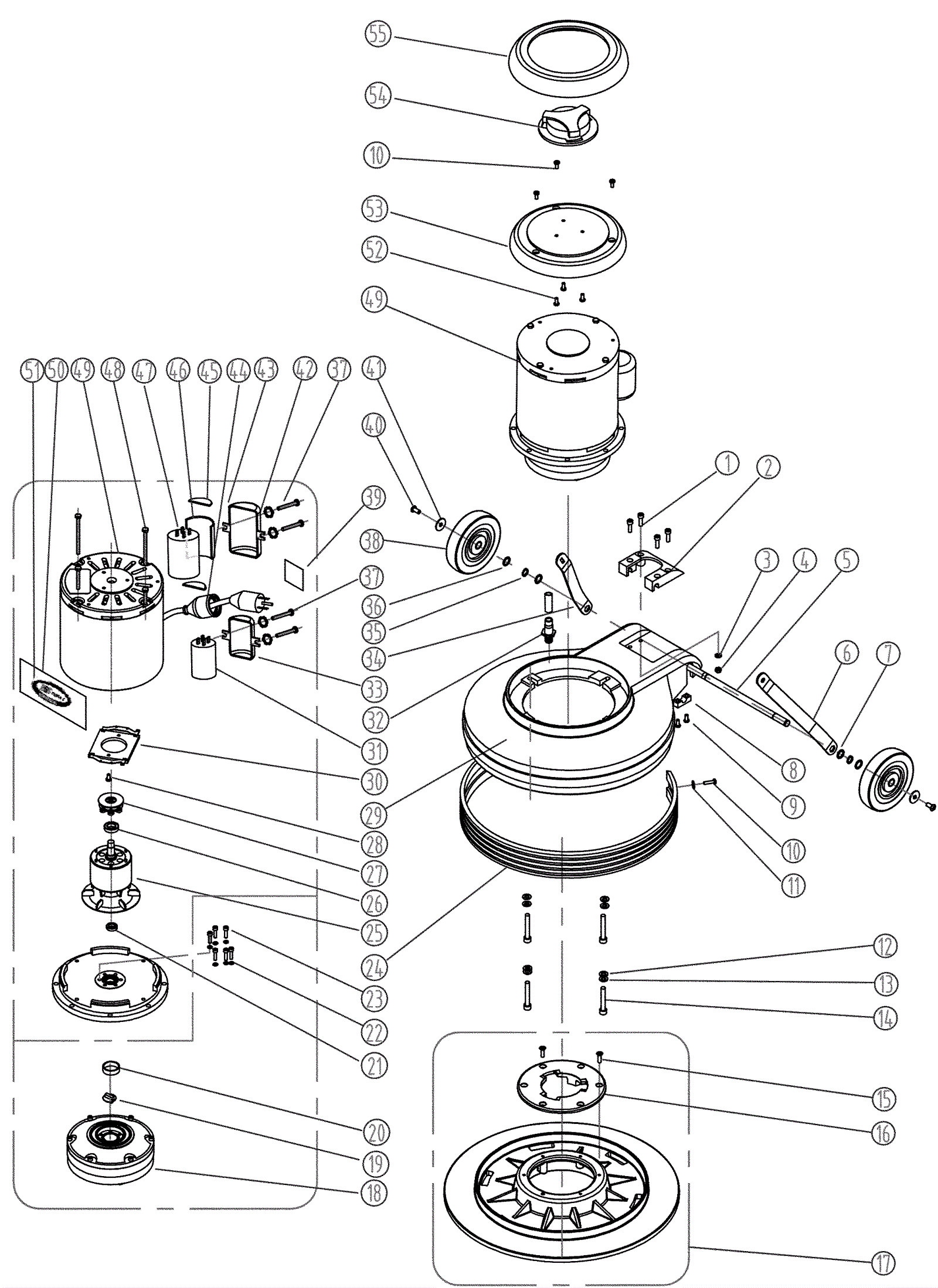

Base Assembly

#PartDescription ReqNotesAvailability
1 240-0843 Screw M6 x 30mm socket cap 4
2 240-6624 Bracket kit 1
3 240-1141 Washer M6 plain 4
4 240-0038 Nut M6 4
5 240-0844 Axle 1
6 240-0845 Left handle bracket 1
7 240-0769 Washer M13 plain finish 4
8 240-0310 Clamp lock 2
9 240-0066 Screw M5 x 20 self tapping 4
10 240-0067 Screw M5 x 16mm 5
11 240-0068 Plain washer 4
12 240-0043 Plain washer 4
14 240-0047 Screw M8 x 60 4
15 240-0439 Screw 1/4 x 1 self-tapping 6
16a 991-2208 3 hole clutch plate (formerly 6 hole) 1
16b 240-0846 16 inch pad holder 1
17a 240-0846 16 inch pad holder 1 (includes 15 and 16)
17b 240-0071 19 inch pad holder 1 (includes 15 and 16)
18 240-6584 Gear box 1
19 240-6585 Coupler 1
20 240-0078 Sleeve 1
21 240-0849 Bearing 1
22 999-0876 Washer M6 split lock plain finish 6
23 240-0080 Screw M5 x 30 hex socket 6
24a 240-5005 BUMPER 17IN 1
24b 240-5008 BUMPER 20IN -TP2015HD- (OBSOLETE) 1
25 240-6512 120V motor with gearbox 1
26 240-0856 Bearing 1
27 240-0857 Centrifugal switch 1
28 240-0050 Screw M5 x 10 2
29a 240-5450 FRAME 17 1
29b 240-1142 20 inch frame 1
30 240-0858 Stationary switch 1
31 240-0091 Running capacitor 1
32 240-0074 Hose barb 1
33 240-0859 Small capacitor mounting frame 1
34 240-0860 Right handle bracket 1
35 240-0197 External retaining ring 2
36 999-0806 Washer M12 wave zinc plated 2
37 240-0110 Read manual decal 4
38 240-0198 5 inch wheel 2
39 240-0110 Read manual decal 1
40 240-0200 Screw M6-1 x 12mm 2
41 240-0199 Washer M6 flat 2
42 240-0186 Washer M5 star lock 4
43 240-0862 Large capacitor mounting frame 1
44 240-0262 Large female plug protector 1
45 240-0863 Clear cover 4
46 240-0864 Capacitor wrap 2
47 240-0090 Starting capacitor 1
48 240-0865 Bolt assembly 4
49 240-0866 110V 1.5HP motor 1
50 240-0867 Motor decal 1
51 240-5474 LABEL LOGO 1
52 999-1986 Screw M5-.8 x 14mm pan head phillips 3
53 240-0868 Motor top cover 1
54 991-2208 3 hole clutch plate (formerly 6 hole) 1
55 240-0089 Top cover bumper 1
