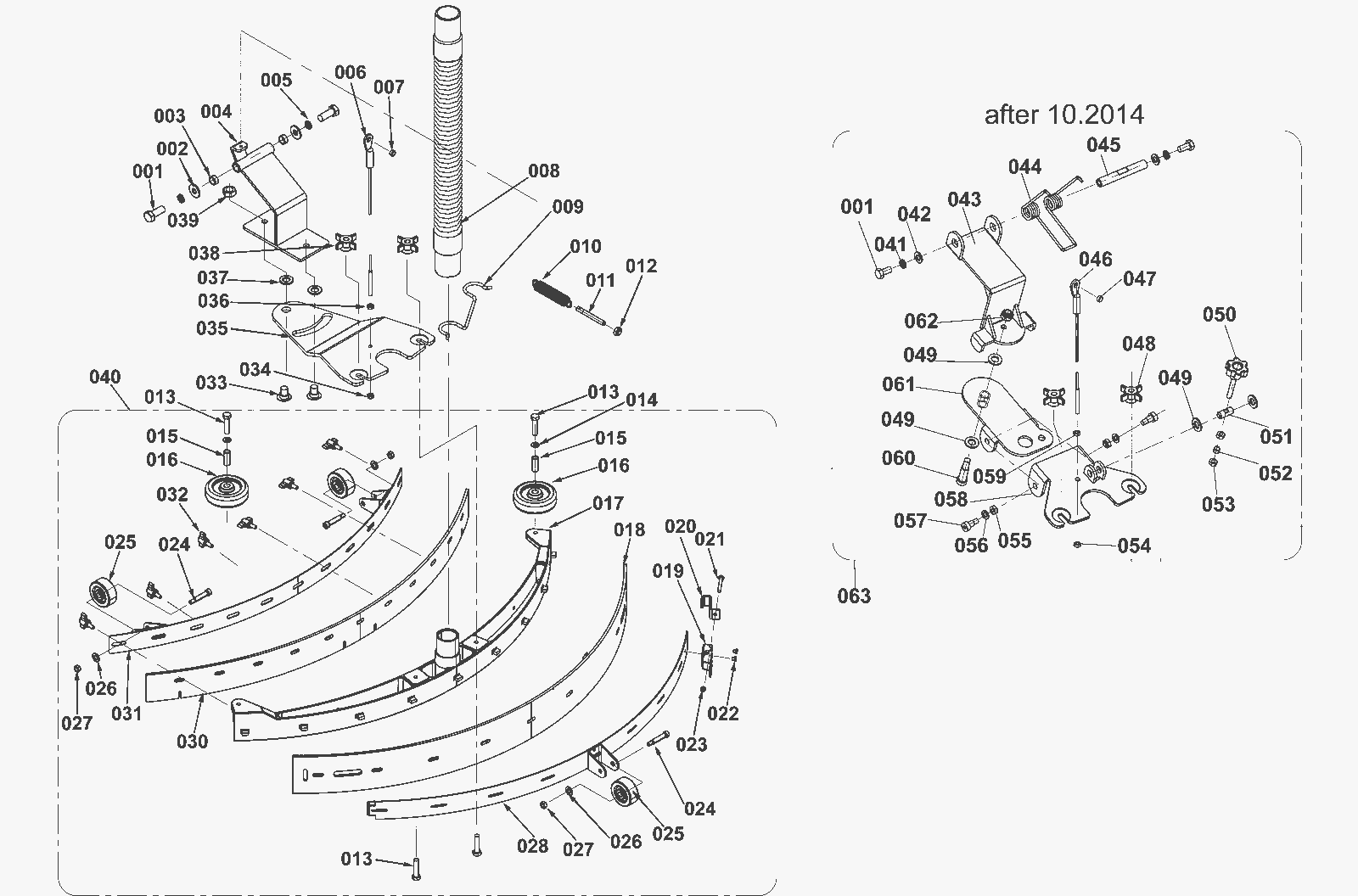

Squeegee Assembly

#PartDescription ReqNotesAvailability
001 999-1223 Screw M12-1.75 x 25mm hex head stainless steel 2
002 240-0345 Washer M12 plain finish 2 (before 10.2014)
003 240-0340 Bushing 2 (before 10.2014)
004a 240-0530 Squeegee mount bracket 1 (Fang 20) (before 10.2014)
004b 240-0530 Squeegee mount bracket 1 (Fang 20T) (before 10.2014)
005 240-0511 Washer M12 lock 2 (before 10.2014)
006 240-0512 Squeegee lift cable 1 (before 10.2014)
007 240-0513 Bushing 1 (before 10.2014)
008 240-0292 Squeegee vacuum hose 1
009 240-0514 U hose holder 1
010 240-0515 Spring 1 (before 10.2014)
011 240-0516 Shaft 1 (before 10.2014)
012 240-0069 Nut M8 1 (before 10.2014)
013 240-0361 Bolt M8 x 40mm 4
014 999-9097 Washer M8 flat stainless steel 2
015 240-0469 Bushing 2
016 240-0468 Wheel 2
017 240-0517 Squeegee weldment 1
018a 240-0324 Squeegee blade urethane rear 1 (OEM)
018b 994-1001 Squeegee blade urethane rear 1 (NON-OEM)
018c 240-0312 Squeegee blade neoprene rear 1
019 240-0518 Hood latch 1
020 240-0519 Rear squeegee adjustment hook 1
021a 240-0520 Screw M5 x 70mm 1 (before 10.2014)
021b 240-2119 Screw M5 x 60mm 1 (after 10.2014)
022 240-0521 Rivet M4 x 5mm 2
023 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 1
024 240-0523 Bolt M9.5 x 31.5mm shoulder 3
025 240-0524 2 inch wheel 3
026 240-0329 Washer M8 plain finish 3
027 240-0348 Nut 5/16 locking 3
028a 240-0525 Rear squeegee backup strip 1 (before 10.2014)
028b 240-0526 Backup strip assembly 1 (after 10.2014)
030a 240-0323 Squeegee blade urethane front 1 (OEM)
030b 994-1002 Squeegee blade urethane front 1 (NON-OEM)
030c 240-0313 Squeegee blade neoprene front 1
031 240-0527 Front squeegee backup strip 1
032 240-0528 Knob M6 6
033 240-0529 Bolt M12 x 20mm shoulder 2 (before 10.2014)
034 240-0038 Nut M6 1 (before 10.2014)
035 240-0530 Squeegee mount bracket 1 (before 10.2014)
036 999-1308 Nut M6-1 hex stainless steel 1 (before 10.2014)
037 240-0531 Washer M12 plain finish 2 (before 10.2014)
038 240-0532 Knob M8 2 (before 10.2014)
039 999-0503 Nut M12-1.75 hex stainless steel 2
040 240-0533 Squeegee assembly 1 (includes 013-028 and 030-032)
041 240-0414 Washer M10 split lock stainless steel 2 (after 10.2014)
042 240-0365 Washer M10 plain finish 2 (after 10.2014)
043 240-2110 Front squeegee support 1 (after 10.2014)
044 240-2111 Spring 1 (after 10.2014)
045 240-2112 Squeegee support shaft 1 (after 10.2014)
046 240-0705 Squeegee lift cable 1 (after 10.2014)
047 240-0513 Bushing 1 (after 10.2014)
048 240-0532 Knob M8 2 (after 10.2014)
049 240-2114 Washer 4 (after 10.2014)
050 240-2115 Knob M8 x 55mm 1 (after 10.2014)
051 240-2116 Support pin 1 (after 10.2014)
052 240-2117 Bushing 1 (after 10.2014)
053 240-2118 Nut M8 2 (after 10.2014)
054 240-0038 Nut M6 1 (after 10.2014)
055 240-2120 Nut M8 lock 2 (after 10.2014)
056 240-0334 Washer M8 plain finish 2 (after 10.2014)
057 240-2121 Screw M8 x 10 x 11.5mm shoulder 2 (after 10.2014)
058 240-2122 Squeegee mount bracket 1 (after 10.2014)
059 999-1308 Nut M6-1 hex stainless steel 1 (after 10.2014)
060 240-2123 Screw M10 x 12 x 30mm shoulder 1 (after 10.2014)
061 240-2124 Rear squeegee support 1 (after 10.2014)
062 240-2125 Nut M10 lock 1 (after 10.2014)
063 240-0530 Squeegee mount bracket 1 (includes 001 and 041-062) (after 10.2014)
