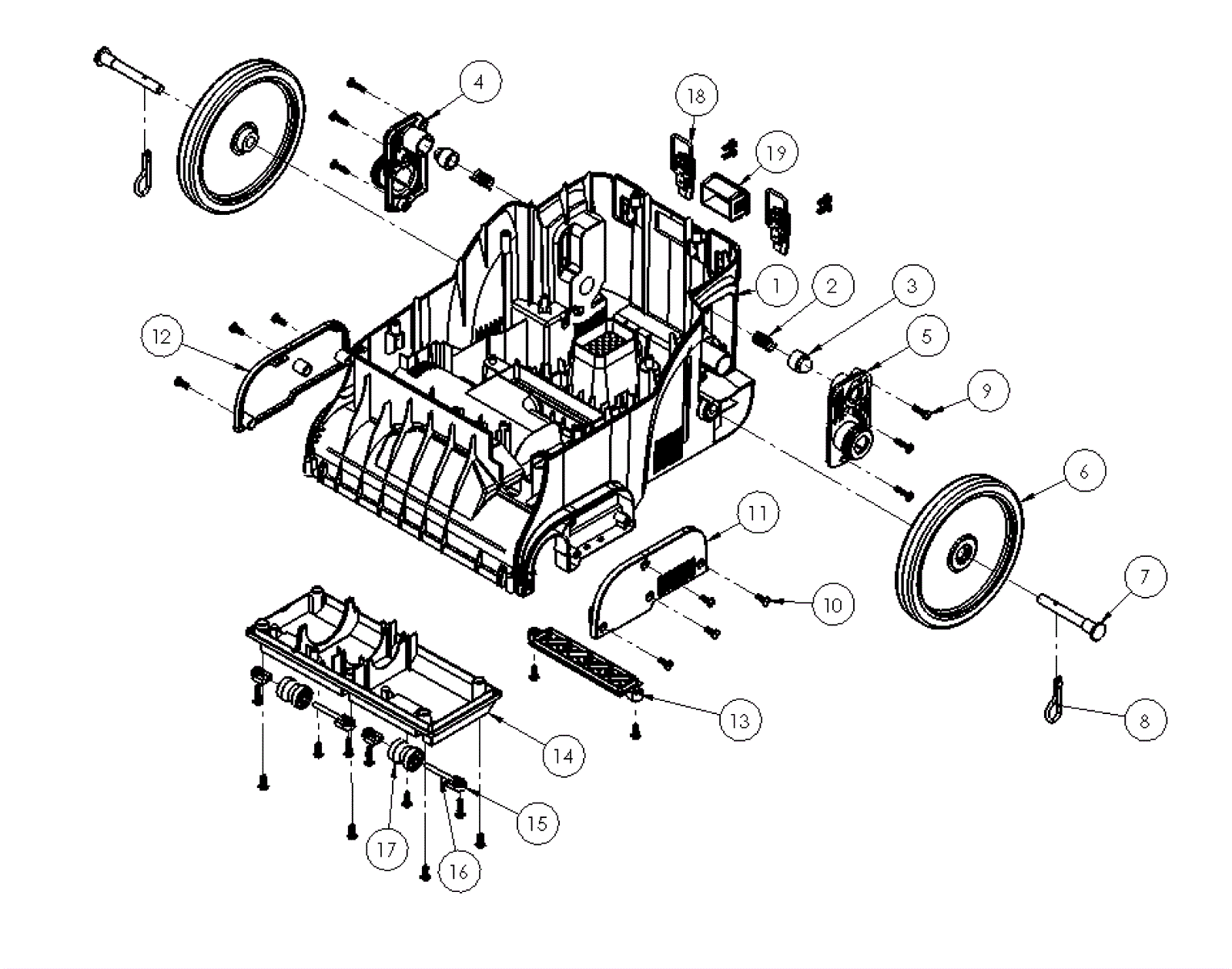

Base Assembly

#PartDescription ReqNotesAvailability
1a 238-5223 Base with inserts (red) 1 (version PDC-1R)
1b 238-5224 Base with inserts (OBSOLETE) 1 (version PDC-1)
2 238-5225 Spring 2
3 238-5226 Button (OBSOLETE) 2
4 238-5227 Right hand hinge (OBSOLETE) 1
5 238-5228 Left hand hinge 1
6 238-5229 Wheel 2
7 238-5230 Wheel axle (OBSOLETE) 2
8 238-5231 Cotter pin 2
9 238-5070 Screw (OBSOLETE) 10
10 238-5176 Screw (OBSOLETE) 15
11 238-5232 Brushroll cover 1
12 238-5233 Belt cover (OBSOLETE) 1
13 238-5234 Exhaust cover (OBSOLETE) 1
14 238-5235 Brushroll motor cover (OBSOLETE) 1
15 238-5236 Wheel holder 4
16 238-5237 Small wheel axle 2
17 238-5238 Small wheel 2
18 238-5200 Cap (OBSOLETE) 2
19 238-5240 Hour meter 1
