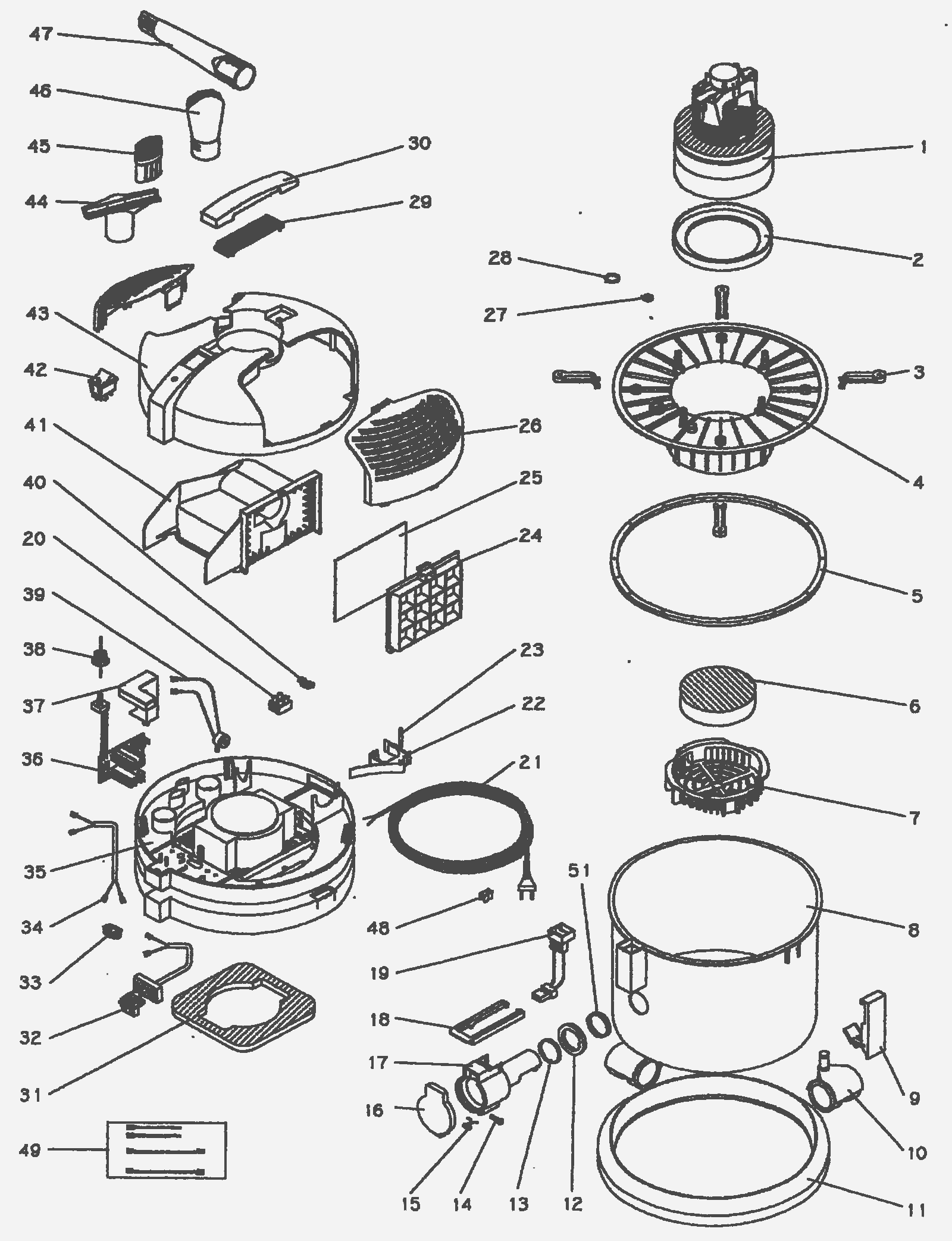

Body Assembly

#PartDescription ReqNotesAvailability
1a 228-2194 Vacuum motor (OBSOLETE) 1
1b 228-2400 Gasket 1
1c 228-2587 Carbon brush (set of 2) 1
1d 228-2499 Thermal protector 1
2 228-2401 Vacuum motor gasket 1
3 228-2402 Motor clamp 1
4 228-2403 Motor support 1
5 228-2404 Gasket 1
6 228-2071 Filter 1
7 228-2405 Filter housing 1
8a 228-2406 Bag housing (grey) 1
8b 228-2407 Bag housing (red) 1
9 228-2408 Side latch 1
10 228-2409 Wheels (set of 4) 1
11 228-2410 Gasket bumper 1
12 228-2411 Clutch ring 1
13 228-2888 O-ring 31x43 1
14 228-2412 Pin 1
15 228-2413 Spring 1
16 228-2414 Collar cover 1
17 228-2415 Clutch 1
18 228-2416 Collar blocking bridge 1
19 228-2417 Lower connection kit 1
20 228-2805 16A 2 position terminal block 1
21 228-2581 2 prong 2 wire cord 2 x 17 1
22 228-2418 Wand clip 1
23 228-2419 Clip pin 1
24 228-2011 Exhaust grill 1
25a 228-7025 Exhaust filter (pkg of 12) 1
25b 228-2472 HEPA filter and grill 1
25c 228-2493 Carbon active exhaust filter 1
26a 228-2420 Grill cover (grey) 1
26b 228-2421 Grill cover (blue) 1
27 181-1193 O-ring 1
28 228-2422 O-ring 1
29 228-2423 Lower handle 1
30a 228-2424 Handle (grey) 1
30b 228-2425 Handle (blue) 1
31 228-2426 Filter gasket 1
32 228-2427 Upper connection kit 1
33 228-2428 Strain relief 1
34 228-2429 Vacuum motor cord 1
35 228-2430 Inner housing (light grey) 1
36 228-2431 Circuit board 1
37 228-2432 Aerator 1
38 228-2433 Adjusting knob 1
39 228-2434 Vacuum sensor 1
40 228-2134 Clamp 1
41 228-2435 Conveyor 1
42 228-2436 Main switch 1
43a 228-2437 Cover (grey) 1
43b 228-2438 Cover (red) 1
44 228-2505 Upholstery tool with center strip 1
45 228-2439 Radiator brush 1
46 181-1188 Round dusting brush 1
47a 228-2440 Telescopic crevice tool 1
47b 181-1194 Crevice tool 1
49 228-2441 Wire kit 1
51 228-2442 Ring 1
