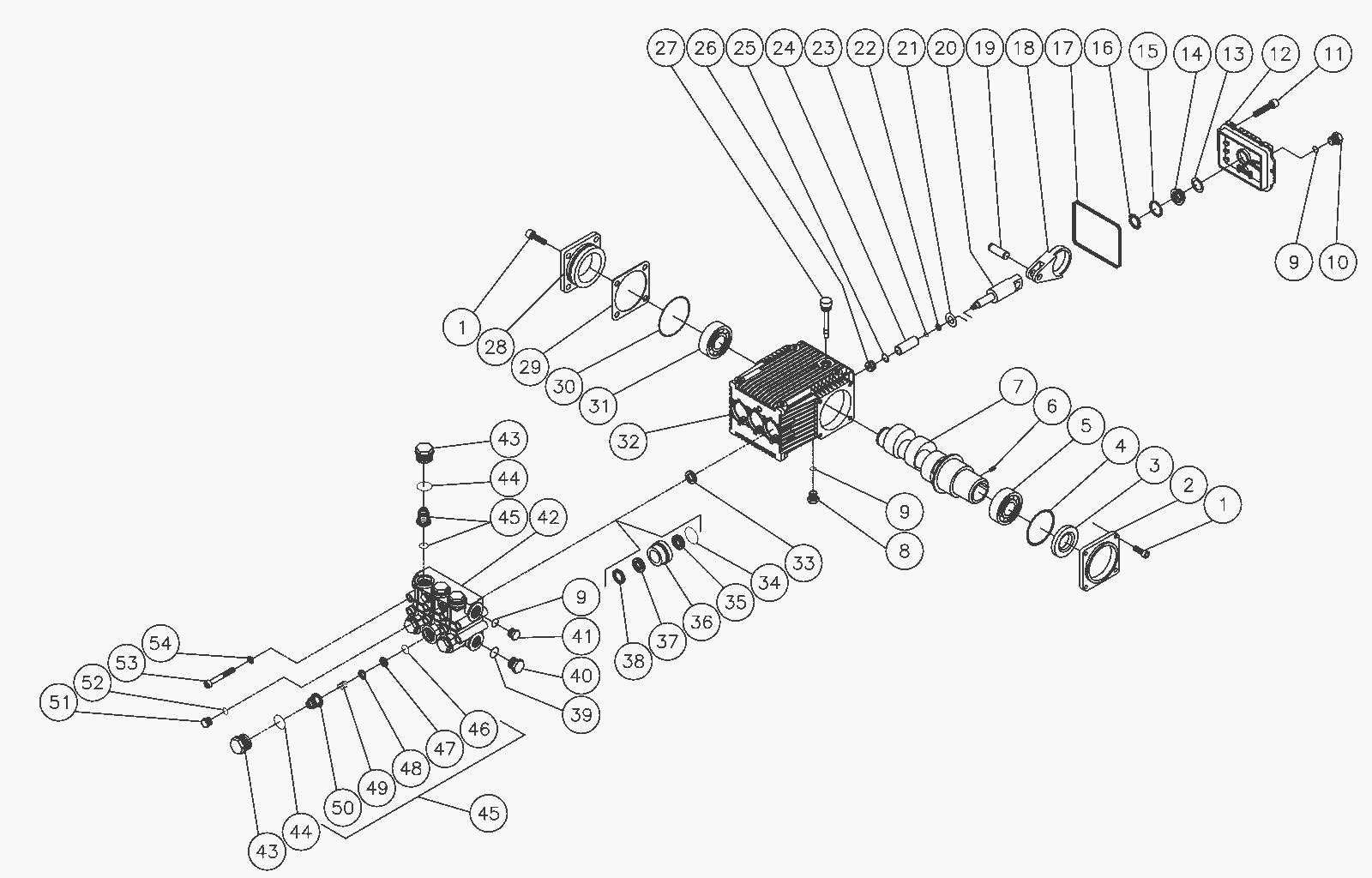

Pump Assembly

#PartDescription ReqNotesAvailability
1 222-0288 Bolt 8
2 222-0243 Shaft cover 1
3 222-0244 Oil seal 1
4 222-0245 O-ring 1
5 222-0246 Bearing 1
6 222-0289 Screw 1
7a 222-0247 Crankshaft 1
7b 222-0290 Crankshaft 1
8 222-0248 Brass plug 1
9 222-0249 O-ring 3
10 222-0248 Brass plug 1
11 222-0291 Bolt 6
12 222-0250 Crankcase cover 1
13 222-0251 O-ring 1
14 222-0252 Oil sight glass 1
15 222-0253 Reflector 1
16 222-0254 Spring retainer 1
17 222-0255 O-ring 1
18a 222-0256 Bronze connecting rod 3
18b 222-0292 Connecting rod 3
19 222-0257 Piston pin 3
20 222-0293 Plunger rod 3
21 222-0258 Slinger washer 3
22 222-0259 Backup ring 3
23 222-0294 O-ring 3
24 222-0260 Piston 3
25 222-0261 Washer 3
26 222-0295 Nut 3
27 222-0262 Dipstick 1
28 222-0263 Bearing cap 1
29a 222-0264 Shim 1
29b 222-0265 Shim 1
30 222-0266 O-ring 1
31a 222-0267 Bearing 1
31b 222-0268 Drive side bearing 1
32 222-0269 Crankcase 1
33 222-0270 Oil seal 3
34 222-0271 O-ring 3
35 222-0272 Low pressure seal 3
36 222-0273 Packing retainer 3
37 222-0298 V-packing 3
38 222-0276 Support ring 3
39 272-9100 O-ring (OBSOLETE) 1
40 222-0274 Steel plug 1
41 222-0248 Brass plug 1
42 222-0275 Brass manifold 1
43a 222-0277 Brass valve cap 1
43b 222-0278 Stainless steel valve cap 6
44 222-0157 O-ring 6
46 222-0280 O-ring 6
51 222-0281 Brass plug 2
52 222-0282 O-ring 2
53 222-0296 Bolt 8
54 222-0297 Washer 8
KIT1 222-0283 High pressure seal kit 1 (Includes 34-35 and 37)
KIT2 222-0284 Support ring kit 1 (Includes 38)
KIT4 222-0286 Oil seal kit 1 (Includes 3-4, 17, 30 and 33)
KIT5 222-0287 Piston 1 (Includes 21-26)
