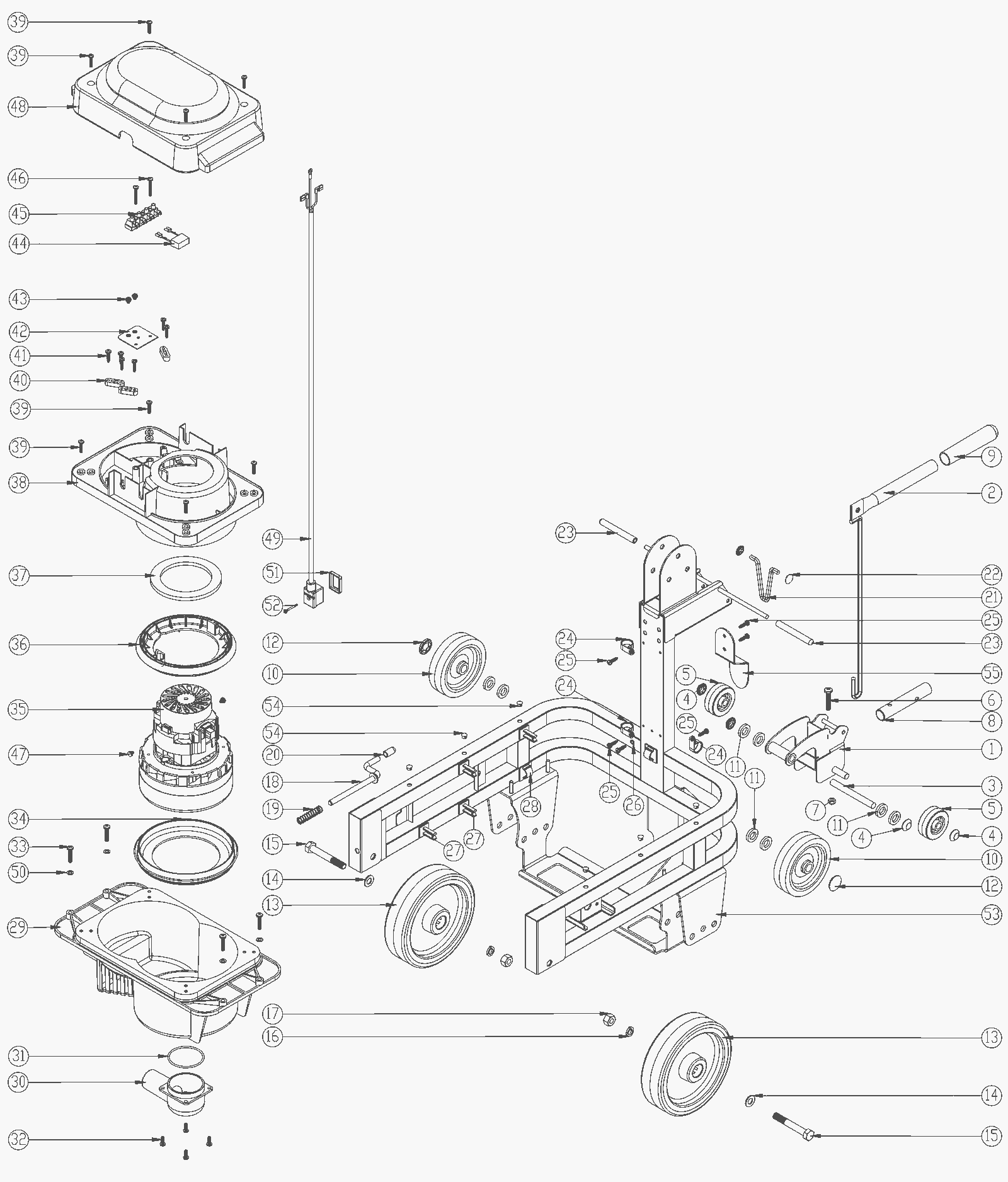

Chassis Assembly

#PartDescription ReqNotesAvailability
1 220-0337 Floor tool connector assembly
2 220-0055 Squeegee lift handle assembly
3 220-4104 Stainless steel tube
4 220-0344 3/8 inch stainless steel cap
5 220-0268 2 inch wheel
6 220-4105 Screw M6 x 35mm
7 193-0139 Nut M6 nylon insert stainless steel
8 220-0298 Pivot boss
9 193-0089 Handle
10 220-4106 Wheel
11 220-4107 Spacer
12 220-0067 Starlock chrome cap
13 220-0031 Non marking wheel kit (gray) (pkg of 2)
14 220-4108 Washer
15 220-4109 Bolt M10 x 70mm
16 220-4110 Spring washer
17 220-4111 Nut
18 220-4112 Latching rod
19 220-4113 Compression spring
20 220-4114 Tip end
21 193-0085 Pivot rod
22 193-0087 Chrome cap
23 220-0270 Solution tank handle cap
24 220-4115 P clip
25 220-4116 Screw
26 220-4117 Shakeproof washer
27 220-4118 Clip
28 220-4119 Cable clip
29 220-4202 Bottom motor housing
30 220-4203 Inlet tube molding
31 220-4121 O-ring
33 220-4122 Screw
34 220-4123 Bottom motor gasket
35 220-0062 120V 2 stage vacuum motor
36 220-0252 Motor gasket
37 193-0086 Gasket
38 220-4124 Top motor housing
39 999-0870 Screw 8 x 3/4 pan head phillips stainless steel
40 220-0203 Cable clamp (black)
41 193-0028 Plastic screw
42 220-4125 Terminal block bracket
43 220-4126 Screw M4 x 8mm
44 220-4127 Suppersor assembly
45 193-0150 Terminal block
46 999-1672 Screw M4-.7 x 30mm pan head phillips stainless steel
47 220-4128 Screw M4 x 6mm
48 220-4129 Top cover moulding
49 220-4130 Solenoid valve lead assembly
50 220-4131 Washer
51 220-4132 Connector gasket
52 220-4133 Screw M3 x 25mm
53 N/A Not available (Chassis welded assembly)
54 220-4134 Hole plug
55 220-4135 Hose retaining bracket
