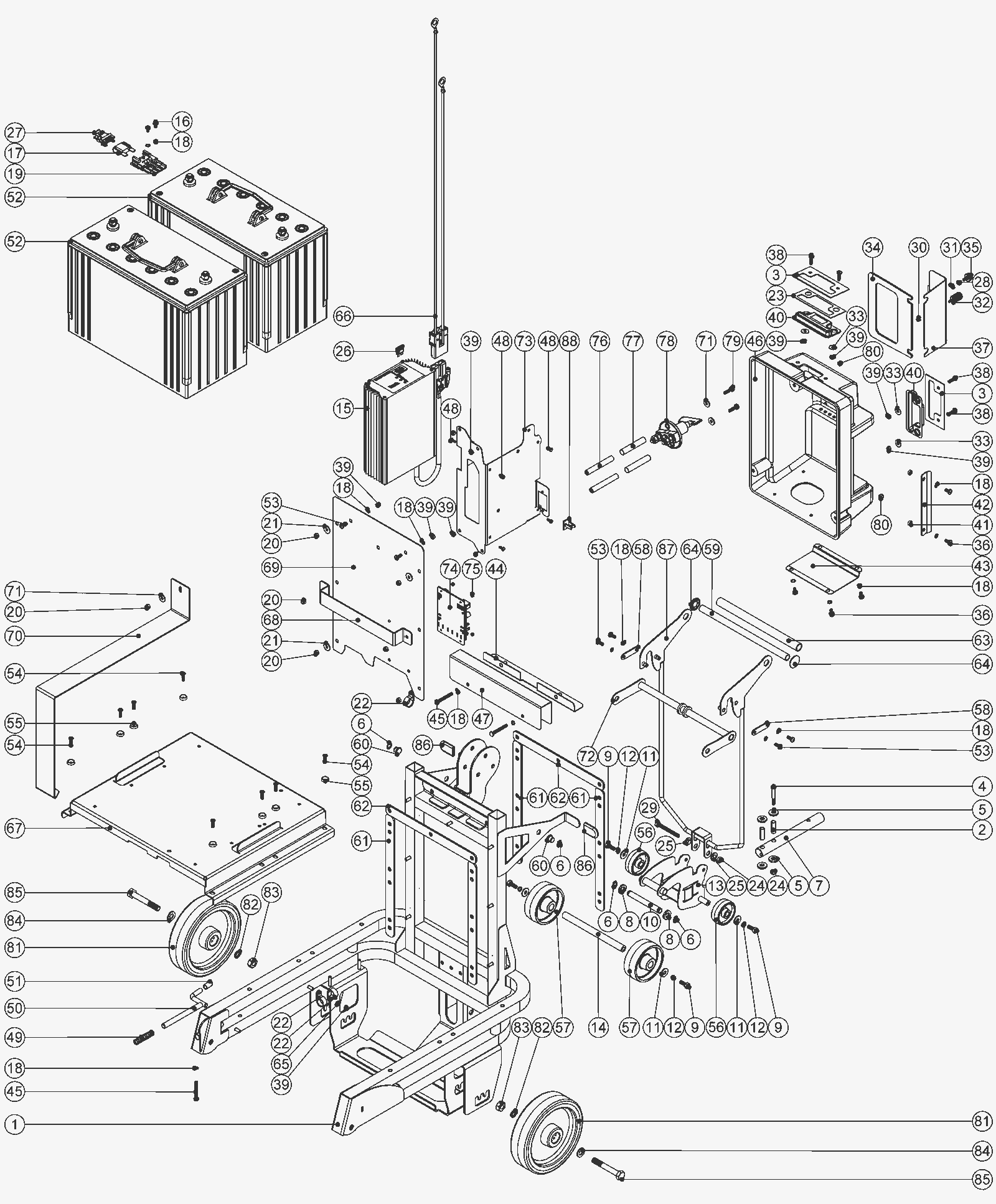

Chassis Assembly before 08/2011

#PartDescription ReqNotesAvailability
1 220-1308 Chassis assembly 1
2 193-1441 Spiro spacer 2
3 220-1309 Lens cover plate 2
4 193-0215 Bolt M6 x 40mm socket button head 1
5 193-1443 Slide nylon spacer 4
6 193-1219 Circlip 4
7 220-1310 Floor tool pivot tube 1
8 193-1631 Nylon washer 2
9 999-0507 Bolt M6-1 x 16mm hex head full thread plain finish 5
10 220-1311 Chariot pivot tube 1
11 220-4090 Washer 5
12 193-1807 Washer 5
13 220-1312 Floor tool connector 1
14 220-1313 Tapped rear axle 1
15a 220-1314 230/24V 10amp battery charger 1
15b 220-0359 115V/24V 10amp onboard charger 1
16 193-1384 Screw M5 x 8mm pozi pan head 2
17 220-0627 40amp fuse 1
18 220-4166 Shakeproof washer 16
19 220-0335 Fuse holder 1
20 220-2033 Self locking nut 4
21 999-9100 Washer M5 flat stainless steel 3
22 220-4115 P clip 3
23 193-1757 Self adhesive lens gasket 1
24 999-0497 Nut M6-1 nylon insert lock stainless steel 4
25 220-0090 Screw insulator 2
26 220-1315 20amp fuse 1
27 193-1813 Maxi fuse puller 1
28 999-0740 Nut M5-.8 hex stainless steel 1
29 999-1116 Bolt M6-1 x 50mm hex head stainless steel 1
30 193-0176 Nut M4 nylon insert stainless steel 1
31 220-1316 Washer M5 retaining 1
32 220-1317 Knob 1
33 193-0264 Washer M5-G stainless steel 3
34 220-1318 Fuse cover gasket 1
35 220-1319 Knob M5 knurled 1
36 193-0198 Screw M5 x 10mm pan head stainless steel 5
37 220-1320 Fuse cover plate 1
38 999-0901 Screw M5-.8 x 16mm pan head phillips stainless steel 4
39 193-0163 Nut M5 nylon insert stainless steel 10
40 220-1321 Lens molding 2
41 220-1322 Nylon spacer 1
42 220-1323 Fuse cover retaining plate 1
43 220-1324 Exhaust cover plate 2
44 220-1325 Splash guard 1
45 220-1326 Screw M5 x 40 pozi pan head 3
46 220-1327 Processed enclosure box 1
47 220-1328 Cover plate 1
48 999-1602 Screw #6 x 3/8 pan head stainless steel 6
49 220-1329 Stainless steel compression spring 1
50 220-1330 Locking bar 1
51 220-4114 Tip end 1
52 162-6022 12V 102Ah gel battery (SNSR) 2
53 999-9109 Screw M5-.8 x 12mm pan head phillips stainless steel 6
54 220-1331 Screw M5 x 16mm pozi pan head countersunk 8
55 193-0178 Screw insulator 8
56 193-1331 50mm wheel (black) 2
57 220-0967 80mm wheel (white) 2
58 220-1332 Fixing bracket 2
59 220-1333 235mm stainless steel tube 1
60 193-1399 Pivot bush 2
61 220-1334 Vertical chassis gasket 4
62 220-1335 Horizontal chassis gasket 2
63 220-1336 218mm nylon tube (black) 1
64 220-0067 Starlock chrome cap 2
65 193-0205 Washer M5-A stainless steel 1
66 220-0361 DC charging lead assembly 1
67 220-1337 Battery tray 1
68 220-1338 Battery support bracket 1
69 220-1339 Power electronics back plate 1
70 220-1340 Battery strap 1
71 220-4157 Washer 3
72 220-1344 Floor tool pivot link assembly 1
73 220-1341 Charger mounting bracket 1
74 220-1000 PCB control kit 4
75 193-0160 Nut M3 nylon insert 1
76 220-1342 70mm aluminum spacer 2
77 220-1018 70 x 10mm pvc sleeving 2
78 193-1796 Master key switch and key 1
79 220-4159 Screw M5 x 16mm 2
80 220-4086 Dome nut 2
81 220-0031 Non marking wheel kit (gray) (pkg of 2) 2
82 220-4110 Spring washer 2
83 220-4111 Nut 2
84 220-4108 Washer 2
85 220-4109 Bolt M10 x 70mm 2
