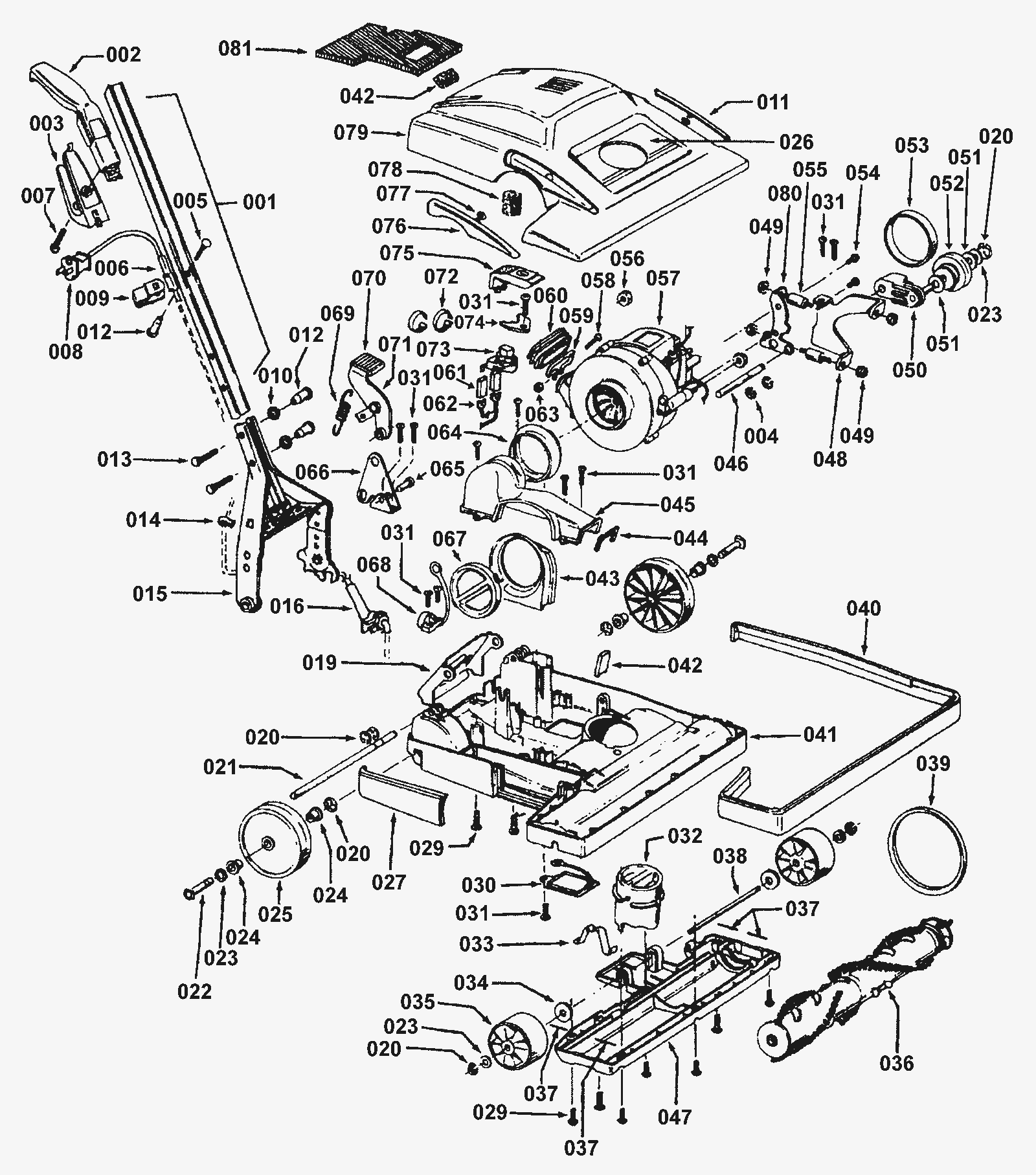

Entire Assembly

#PartDescription ReqNotesAvailability
001a 215-0529 Handle assembly
001b 215-0530 Handle
002 215-0531 Handle grip
003 215-0532 Cord hook
004 215-0229 Lock ring
005 215-0215 Handle bolt
006 215-0533 Cord protector
007 215-0534 Screw
008 215-0535 Attached cord (OBSOLETE)
009 215-0536 Cord clamp
010 215-0217 Washer
011a 215-0537 Wear strip LH-U7071-080
011b 215-0538 Wear strip LH-AG-C1810
012 215-0258 Nut
013 215-0539 Handle bolt
014 215-0540 Cord retainer
015 215-0541 Bail
016 215-0542 Cord protector
019 215-0543 Exhaust flange
020 215-0055 Retaining ring
021 215-0544 Bail shaft
022 215-0545 Rear axle (OBSOLETE)
023 215-0546 Washer
024 215-0547 Bearing
025 215-0548 Rear wheel (OBSOLETE)
026a 215-0549 Nameplate U7069-080
026b 215-0550 Nameplate C1810
027a 215-0551 Furniture guard U7071-080
027b 215-0552 Furniture guard C1810
029 215-0553 Screw (OBSOLETE)
030 215-0554 Access door
031 215-0556 Screw
032 215-0557 Adjustment cap (OBSOLETE)
033 215-0558 Spring (OBSOLETE)
034 215-0559 Washer
035 215-0560 Front wheel
036 215-0561 Agitator
037 215-0562 Bottom plate duct seal
038 215-0563 Axle
039 215-0003 Brush belt (OBSOLETE)
040a 215-0564 Furniture guard LY-U7071-080
040b 215-0565 Furniture guard BU-C1810
041 215-0566 Main body
042 215-0567 Motor cushion
043 215-0568 Cap lock
044 215-0569 Duct gasket
045 215-0570 Air duct
046 215-0571 Shaft
047 215-0572 Bottom plate (OBSOLETE)
048 215-0573 Support bracket
049 215-0574 Nut
050 215-0575 Pulley arm
051 215-0576 Washer brass
052 215-0577 Pulley assembly (OBSOLETE)
053 215-0002 Drive belt (2 pack)
054 215-0578 Screw
055 215-0579 Sandwich mount (OBSOLETE)
056 215-0580 Nut
057 215-0581 Motor (OBSOLETE)
058 215-0582 Screw
059 215-0583 Band
060 215-0584 Bellows (OBSOLETE)
061 215-0585 Insulating pod (OBSOLETE)
062 215-0586 Terminal (OBSOLETE)
063 215-0227 Nut (OBSOLETE)
064 215-0418 Duct boot
065 215-0588 Shaft
066 215-0589 Lever support
067a 215-0590 Cap LY-U7071-080
067b 215-0591 Cap AFA-C1810
068 215-0592 Strain relief
069 215-0593 Spring
070 215-0594 Foot pad
071 215-0595 Handle control lever
072 215-0138 Wire tie
073 215-0596 Switch (OBSOLETE)
074 215-0597 Clamp
075 215-0598 Switch pedal (OBSOLETE)
076a 215-0599 Wear strip RH-U7071-080
076b 215-0600 Wear strip RH-AG-C1810
077 215-0601 Speed nut
078 215-0602 Motor cushion
079a 215-0603 Hood
079b 215-0604 Hood
080 215-0605 Mounting bracket
081 215-0606 Gasket
N/S 215-0607 Intake duct
N/S 215-0609 Object cleanout label
N/S 215-0555 Lens label
N/S 215-0608 Motor cushion
