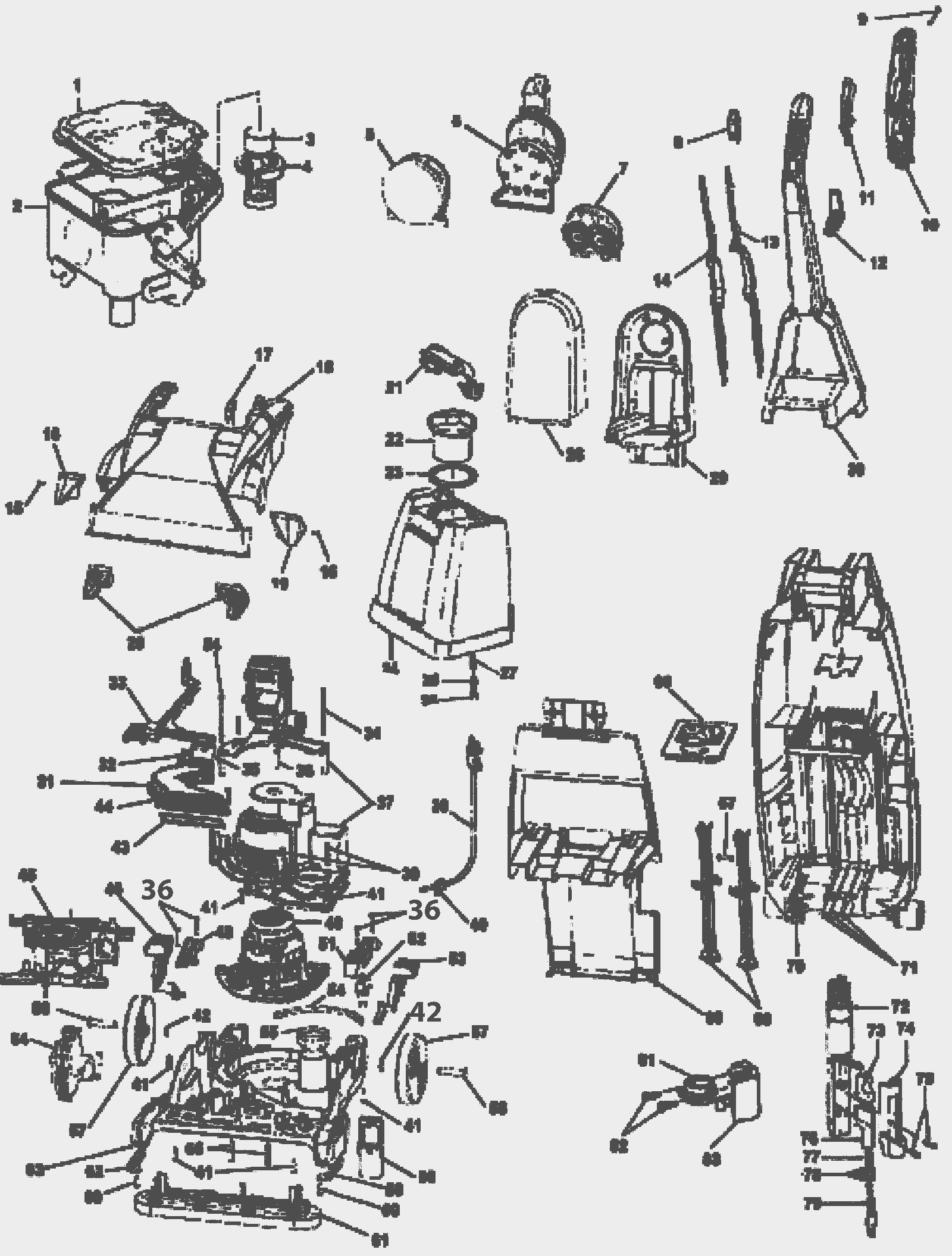

Entire Assembly

#PartDescription ReqNotesAvailability
1a N/A Not available 1 (recovery tank lid)
1b N/A Not available 1 (recovery tank lid)
2 215-0828 Recovery tank assembly inc float and cage 1
3 N/A Not available 1 (yellow float assembly)
4 215-0045 Float retainer 1
5 N/A Not available 1 (scrub module)
6a 215-0812 POWERED HAND TOOL-F6 (OBSOLETE) 1
6b 215-4366 Turbo tool 1
7 215-0805 Upholstery Module Assembly 1
8 215-3000 Solution button 1
9 215-3001 Self tapping screw 1
10 N/A Not available 1 (upper handle lever guard)
11 215-3002 Control lever 1
12 215-0340 Cord wrap 1
13 N/A Not available 1 (upper control rod)
14 N/A Not available 1 (lower control rod)
15 215-3003 Self tapping screw 2
16 N/A Not available 1 (right hand lens cover)
17 215-3004 Indicator knob 1
18a N/A Not available 1 (hood)
18b N/A Not available 1 (hood)
18c N/A Not available 1 (hood)
18d N/A Not available 1 (hood)
19 N/A Not available 1 (left hand lens cover)
20a N/A Not available 2 (lamp)
20b 215-3005 Light housing 2
21 215-0069 Solution tank handle (OBSOLETE) 1
22a 215-0068 Solution tank cap (OBSOLETE) 1
22b N/A Not available 1 (solution tank cap assembly)
23 215-0027 Gasket (OBSOLETE) 1
24 215-0067 Solution tank assembly (OBSOLETE) 1
25 215-0073 Valve seal (OBSOLETE) 1
26 215-0074 Solution tank valve stem (OBSOLETE) 1
27 215-0071 Solution tank spring (SPECIAL ORDER-NON RETURNABLE) 1
28a N/A Not available 1 (tool door)
28b N/A Not available 1 (upholstery tool cover)
29a 215-3006 Tool holder 1
29b 215-3007 Tool holder 1
30 215-0827 Handle 1
31 N/A Not available 1 (duct)
32 215-0150 Screw 1
33 N/A Not available 1 (turbine actuator arm)
34 215-0040 Screw 1
35 215-0556 Screw 2
36 215-0044 Screw, self tapping 5
37a N/A Not available 1 (motor valve assembly cover)
37b N/A Not available 1 (motor valve assembly cover)
38 215-0026 Power cord assy 1
39 215-0064 Screw 2
40a N/A Not available 1 (retainer)
40b 215-9136 Cord retainer 1
41 215-0048 Screw self tapping 6
42 215-0055 Retaining ring 2
43 N/A Not available 1 (duct seal)
44 215-0052 Screw, self tapping (OBSOLETE) 1
45 215-9114 Turbine bearing (OBSOLETE) 1
46 N/A Not available 1 (handle release pedal)
48 215-0056 Trunnion cover (OBSOLETE) 1
49 215-0028 Vac motor assy (OBSOLETE) 1
51a N/A Not available 1 (left side trunion)
51b N/A Not available 1 (bracket)
52a 215-0088 On/off switch 1
52b 215-9135 On/off switch 1
53 215-3016 Switch pedal (OBSOLETE) 1
54 215-0085 Motor base seal 1
55 215-0060 Standpipe seal (OBSOLETE) 1
57 N/A Not available 2 (rear wheel)
58a 215-0118 Rear axle 2
58b 215-0057 Rear axle (OBSOLETE) 2
59 N/A Not available 1 (left corner brush)
60 215-3008 Housing screw 2
61a N/A Not available 1 (brush block)
61b 215-3009 Valve stem seal 2
62 N/A Not available 1 (right corner brush)
63 215-3017 Main body 1
64 215-0025 Pump assembly (OBSOLETE) 1
65 215-0051 Screw 2
66 N/A Not available 1 (reservoir regulator)
67 215-3010 Handle screw 2
68 215-3011 Tool cover 1
70 215-3018 Lower handle (OBSOLETE) 1
71 N/A Not available 2 (tubing)
72 215-4121 Hose assembly (OBSOLETE) 1
73 N/A Not available 1 (trigger)
74 N/A Not available 1 (plastic wand cover)
75 215-3012 Screw 2
76 215-0855 Valve assembly (OBSOLETE) 1
77 215-0856 Spring 1
78 N/A Not available 1 (not required)
79 215-0857 Nozzle valve assembly (OBSOLETE) 1
80 N/A Not available 1 (filter cassette and screen assembly)
81 215-0121 Self tapping screw 1
82 215-3019 Hose cover (OBSOLETE) 2
83 215-0875 Hose clamp 1
N/S 215-0189 Screw 1
N/S 215-0138 Wire tie 1
N/S 215-0081 Motor seal (OBSOLETE) 1
N/S 215-3013 Hose 1
N/S 215-0054 Lead wire 1
N/S 215-0142 Handle hardware 1
N/S 215-9130 Handle hardware 1
N/S 215-3020 Tool rack 1
N/S 215-3014 Hood assembly 1
N/S 215-3015 Thumb rest 1
