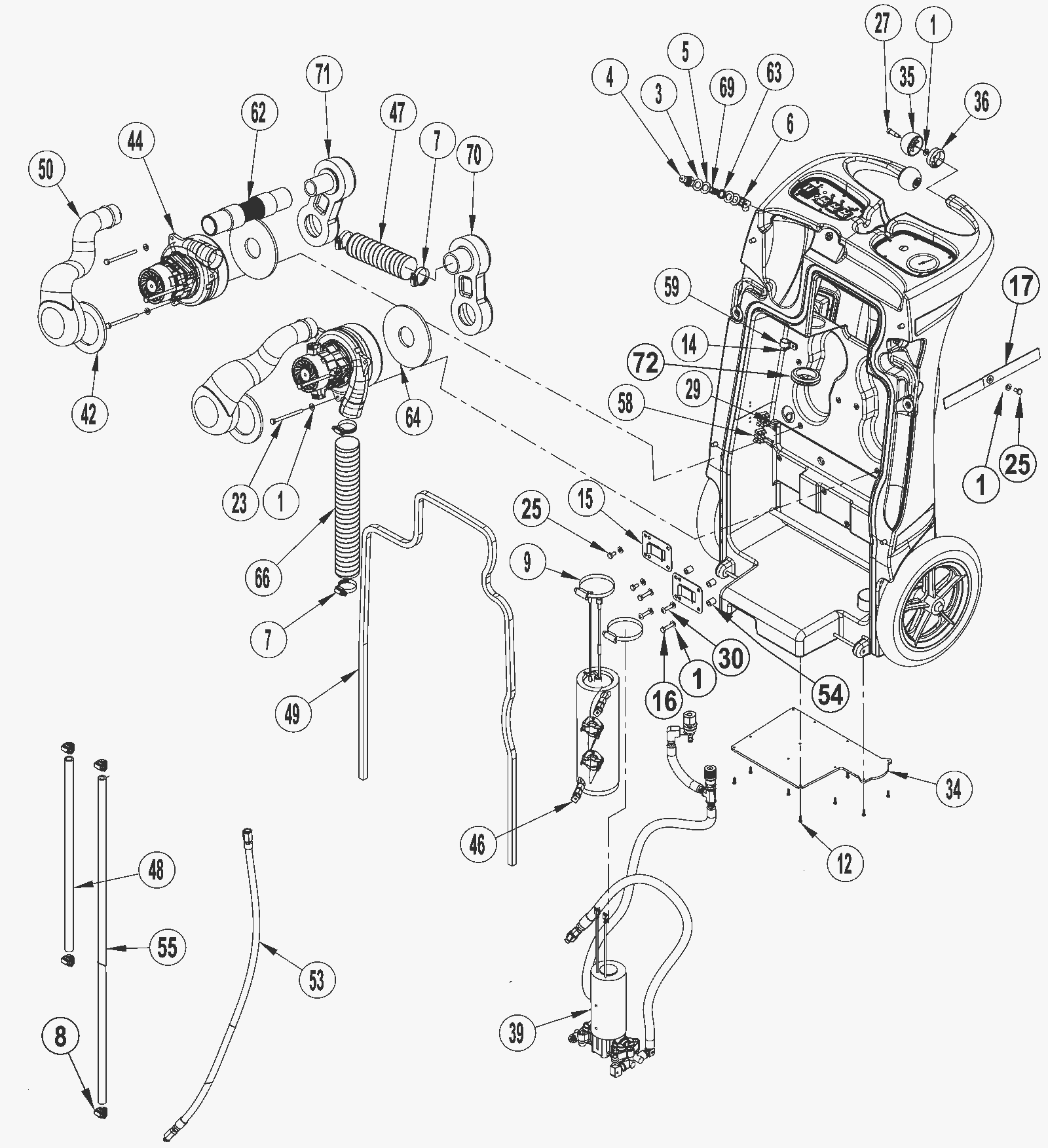

Lower Assembly - Series 2 - PEX 200

#PartDescription ReqNotesAvailability
1 472-4638 KIT-HARDWARE PALLET SYS 200 22 (Washer) (Only available in kit)
2 472-4638 KIT-HARDWARE PALLET SYS 200 11 (Screw) (Only available in kit)
3 209-6081 Washer 1
4 209-0336 Male quick disconnect 1
5 209-0628 Washer 3
6 209-0254 45° brass elbow (OBSOLETE) 1
7 209-0657 Hose clamp 4
8 209-0604 Hose clamp 4
9 209-0405 Hose clamp 2
10 209-0624 1/4 inch quick connect brass 1
11 209-0677 Cord retainer 2
12 472-4638 KIT-HARDWARE PALLET SYS 200 19 (Screw) (Only available in kit)
13 472-4638 KIT-HARDWARE PALLET SYS 200 6 (Screw) (Only available in kit)
14 472-4638 KIT-HARDWARE PALLET SYS 200 4 (Screw) (Only available in kit)
15 209-0621 Heat exchanger mount 2
16 472-4638 KIT-HARDWARE PALLET SYS 200 2 (Screw) (Only available in kit)
17 209-0269 Cord strap (OBSOLETE) 2
18 209-0363 Cord strap 4
20 209-0357 12 inch wheel 2
21 209-0011 PSI pressure gauge 1
22 472-4638 KIT-HARDWARE PALLET SYS 200 4 (Washer) (Only available in kit)
23 472-4638 KIT-HARDWARE PALLET SYS 200 6 (Screw) (Only available in kit)
24 472-4638 KIT-HARDWARE PALLET SYS 200 2 (Screw) (Only available in kit)
25 472-4638 KIT-HARDWARE PALLET SYS 200 7 (Screw) (Only available in kit)
26 472-4638 KIT-HARDWARE PALLET SYS 200 4 (Screw) (Only available in kit)
27 472-4638 KIT-HARDWARE PALLET SYS 200 2 (Screw) (Only available in kit)
28 472-4638 KIT-HARDWARE PALLET SYS 200 2 (Screw) (Only available in kit)
29 472-4638 KIT-HARDWARE PALLET SYS 200 4 (Screw) (Only available in kit)
30 472-4638 KIT-HARDWARE PALLET SYS 200 2 (Screw) (Only available in kit)
31 472-4638 KIT-HARDWARE PALLET SYS 200 1 (Screw) (Only available in kit)
32 472-4587 EQUIPMENT PALLET 1
33 472-4588 COVER-INTAKE-PALLET 2
34 472-4589 COVER-EXHAUST CHAMBER 1
35 472-4590 ROLLER BALL-PALLET 2
36 472-4591 ROLLER BALL BUSHING-PALLET (OBSOLETE) 2
38 472-4592 HOSE HANGER SS (OBSOLETE) 2
39a 472-4593 PUMP 120V-200 PSI 1
39b 472-4641 KIT-PUMP HEAD 200 PSI COMPLETE 1
39c 472-4642 KIT-PUMP DRIVE MOTOR 120V 1
40 272-5674 120V switch plate assembly 1
41 472-4595 ROCKER SWITCH-3 POSITION (OBSOLETE) 1
42 272-5678 Vacuum motor gasket 2
43 472-4598 WAND BRACKET (OBSOLETE) 1
44a 472-4604 VAC MOTOR 120V-2 STAGE 2
44b 209-0658 Carbon brush kit 1
44c 472-4605 HARNESS-MAIN 1
46a 472-4609 HEAT EXCH COMPLETE-120V 2000W 1
46b 272-7417 PEX heater repair kit 1
47 472-4611 VAC HOSE RUBBER 6.5 X 2.0 ID 1
48 N/A Not available 1 (Hose)
49 472-4613 GASKET-PALLET 1
50 472-4616 VAC MOTOR INTAKE-2 STAGE 2
51 472-4618 COVER PLATE PRESSURE 200PSI 1
52a 272-5676 Pigtail power cord 2
52b 209-0354 25 foot power cord 2
53 472-4621 HOSE-1/4 ID 1/8MNPT 1/4FNPT 1
54 N/A Not available 4 (Standoff)
55 472-4631 HOSE 3/8 ID 1
56 209-0671 Light (green) 1
57 472-4633 HOSE HANGER BUSHING 2
58 172-4094 Terminal block 2
59 172-2071 P clamp 1
60 372-1303 Quick connect 1
61 N/A Not available 2 (Plug)
62 209-0401 1 1/2 inch vacuum hose 1
63 209-0125 Fiber bushing 1
64 209-0632 Adhesive gasket 2
65 170-5410 Axle cap (OBSOLETE) 2
66 209-0344 Vacuum hose 1
68 N/A Not available 2 (Louver)
69 209-0124 Nipple 1
70 209-0132 Vacuum manifold 1
71 N/A Not available 1 (Manifold)
72 172-3223 Grommet 1
KIT1 472-4638 KIT-HARDWARE PALLET SYS 200 1
