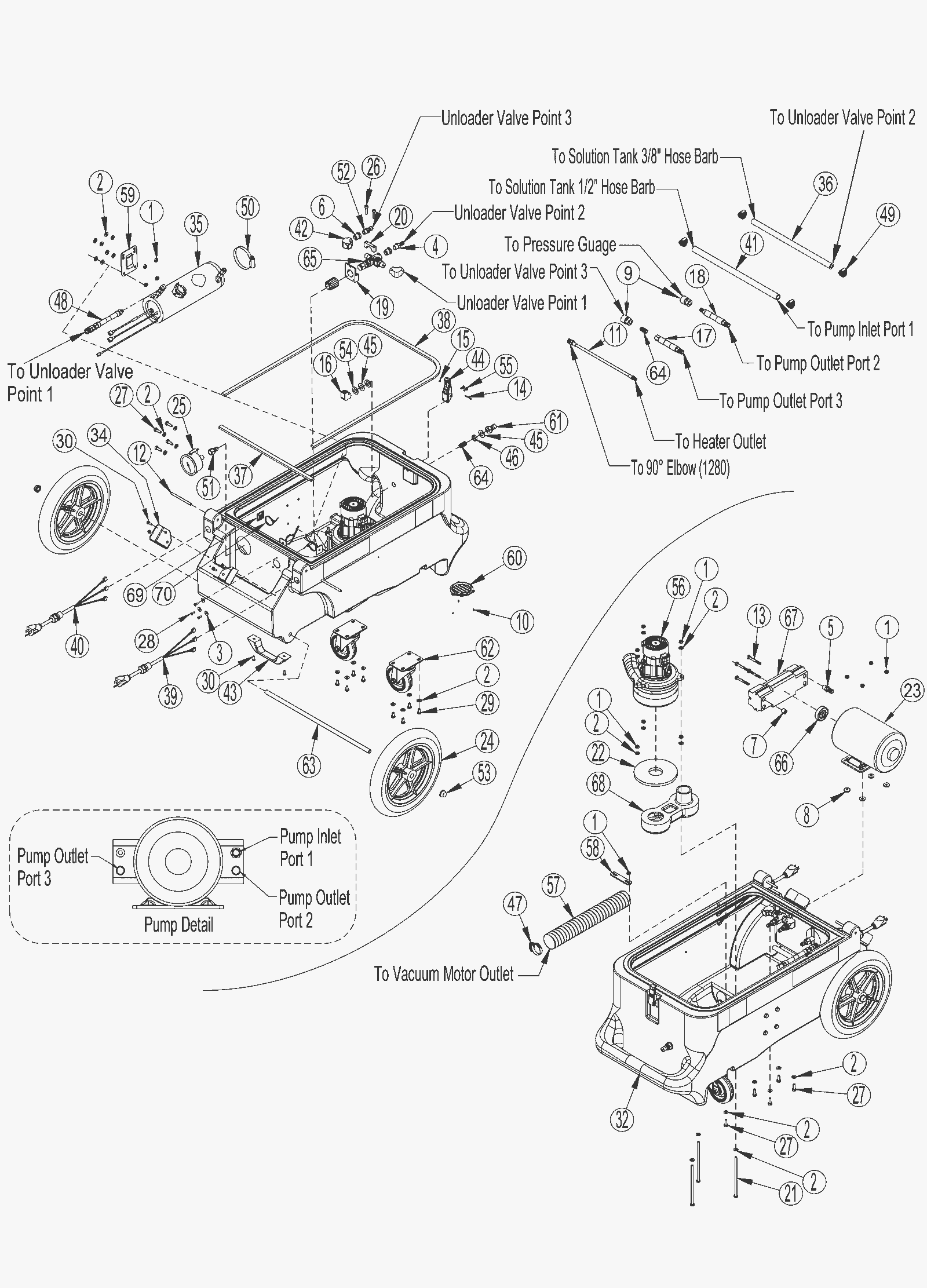

Base Assembly

#PartDescription ReqNotesAvailability
1 172-9138 Hardware base kit 15 (nut)
2 172-9138 Hardware base kit 34 (washer)
3 172-9138 Hardware base kit 3 (washer)
4 172-9332 Unloader valve kit 1 (hose barb)
5a 209-0667 Pump kit 1 (hose barb)
5b 172-9330 Pump head kit 1 (hose barb)
6 172-9332 Unloader valve kit 2 (bushing)
7a 209-0667 Pump kit 1 (plug)
7b 172-9330 Pump head kit 1 (plug)
8 172-9138 Hardware base kit 4 (flat washer)
9 272-6812 1/4 inch quick connect 2
10 172-9138 Hardware base kit 3 (screw)
11 209-0622 Braided hose 1
12 209-0648 Hinge pin 2
13a 172-9138 Hardware base kit 4 (screw)
13b 209-0667 Pump kit 4 (screw)
14 172-9138 Hardware base kit 1 (screw)
15 172-9138 Hardware base kit 1 (nut)
17 209-0384 Pulsation dampening hose 1
18 209-0378 21 inch hose assembly 1
19 209-6095 Valve mounting plate 1
20 209-6096 Valve mounting clamp 1
21 172-9138 Hardware base kit 3 (bolt)
22 209-0005 Vacuum motor gasket 1
23a 209-0667 Pump kit 1 (pump motor)
23b 172-9331 Pump motor kit 1 (pump motor)
26 172-9138 Hardware base kit 2 (screw)
27 172-9138 Hardware base kit 9 (screw)
28 172-9138 Hardware base kit 3 (screw)
29 172-9138 Hardware base kit 8 (screw)
30 999-0898 Screw 10-16 x 3/4 pan head phillips stainless steel type B 6
32 172-9144 Base 1
34 209-6087 Wand bracket 2
35 172-9141 120V heater 1
36 209-6097 Hose (red) 1
37 272-6804 Gasket 1
38 209-6090 Gasket 1
39 272-6805 Pigtail power cord 1
40 272-6811 Pigtail power cord (red) 1
41 172-2327 Wire reinforced clear hose (OBSOLETE) 1
42 172-9332 Unloader valve kit 2 (90 degree elbow)
43 209-0656 Handle grip kit 1
44 172-0094 Latch 1
45 172-9138 Hardware base kit 3 (washer)
46 209-0125 Fiber bushing 1
47 209-0657 Hose clamp 1
48 209-0370 Hose assembly 1
49 209-0604 Hose clamp 4
50 209-0405 Hose clamp 1
51 209-0624 1/4 inch quick connect brass 1
52 172-9332 Unloader valve kit 1 (plug)
53 170-5410 Axle cap (OBSOLETE) 2
54 172-9138 Hardware base kit 1 (washer)
55 172-9138 Hardware base kit 2 (bolt)
56a 209-0330 120V 3 stage vacuum motor 1
56b 209-0658 Carbon brush kit 1
57 209-0344 Vacuum hose 1
58 209-0345 Vacuum hose bar (OBSOLETE) 1
59 209-0621 Heat exchanger mount 1
60 209-0659 Louver 1
61 209-0336 Male quick disconnect 1
62 209-0480 Caster wheel (gray) 2
63 209-0356 Axle rod 1
64 209-0124 Nipple 2
65 172-9332 Unloader valve kit 1 (unloader valve)
66a 209-0667 Pump kit 1 (bearing and cam assembly)
66b 172-9330 Pump head kit 1 (bearing and cam assembly)
66c 172-9331 Pump motor kit 1 (bearing and cam assembly)
67a 209-0667 Pump kit 1 (pump piston)
67b 172-9330 Pump head kit 1 (pump piston)
68 209-0132 Vacuum manifold 1
70 272-6806 4 inch tie 3
KIT 172-9138 Hardware base kit 1
KIT 209-0667 Pump kit 1
KIT 172-9330 Pump head kit 1
KIT 172-9331 Pump motor kit 1
KIT 172-9332 Unloader valve kit 1
N/S 209-0667 Pump kit 1 (wiring harness)
N/S 172-9331 Pump motor kit 1 (wiring harness)
N/S 272-6802 Main harness 1
N/S 172-2906 Priming hose with quick disconnect 1
N/S 209-0354 25 foot power cord 2
N/S 209-0333 Bi-metallic heat repair kit 1
