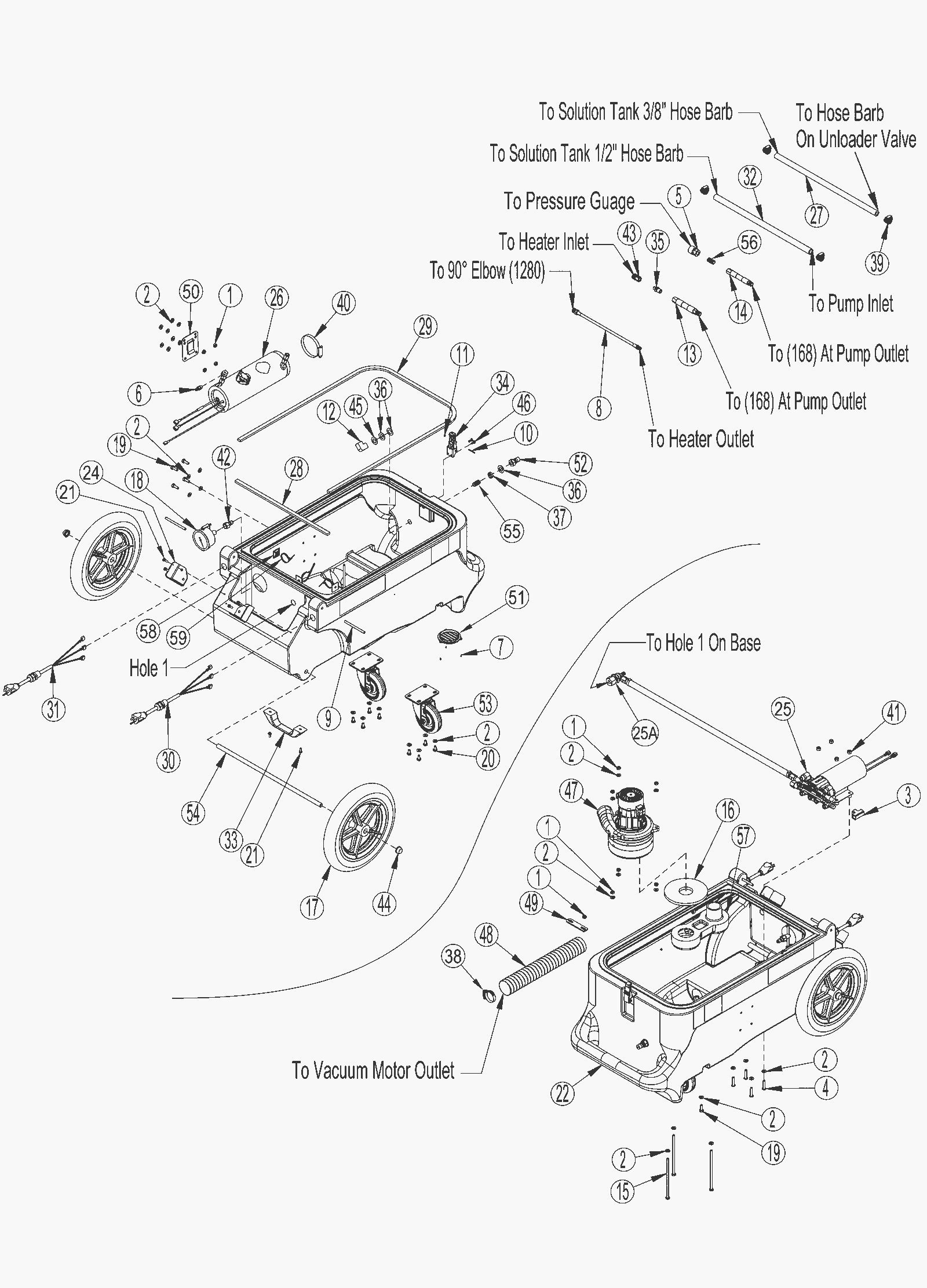

Base Assembly

#PartDescription ReqNotesAvailability
1 172-9138 Hardware base kit 11
2 172-9138 Hardware base kit 34
3 209-0610 1/4 inch tee brass 1
4 172-9138 Hardware base kit 4
5 272-6812 1/4 inch quick connect 1
6 209-0099 Male quick disconnect 1
7 172-9138 Hardware base kit 3
8 209-0622 Braided hose 1
9 209-0648 Hinge pin 2
10 172-9138 Hardware base kit 1
11 172-9138 Hardware base kit 1
13 209-0384 Pulsation dampening hose 1
14 209-0389 Hose 1
15 172-9138 Hardware base kit 3
16 209-0005 Vacuum motor gasket 1
17 209-0357 12 inch wheel 2
18 209-0011 PSI pressure gauge 1
19 172-9138 Hardware base kit 5
20 172-9138 Hardware base kit 8
21 999-0898 Screw 10-16 x 3/4 pan head phillips stainless steel type B 6
22 209-6092 Base 1
24 209-6087 Wand bracket 2
25a 209-0663 120V pump (OBSOLETE) 1
25b 209-0390 Pressure regulator valve 1
26 172-9141 120V heater 1
27 209-6093 Hose (red) 1
28 272-6804 Gasket 1
29 209-6090 Gasket 1
30 272-6805 Pigtail power cord 1
31 272-6811 Pigtail power cord (red) 1
32 209-6094 Spiral hose 1
33 209-0656 Handle grip kit 1
34 172-0094 Latch 1
35 172-1342 Male reducer nipple 1
36 172-9138 Hardware base kit 3
37 209-0125 Fiber bushing 1
38 209-0657 Hose clamp 1
39 209-0604 Hose clamp 4
40 209-0405 Hose clamp 1
41 209-0664 Nut 12-24 nylock stainless steel 4
42 209-0624 1/4 inch quick connect brass 1
43 209-0468 Brass quick disconnect socket 1
44 170-5410 Axle cap (OBSOLETE) 2
45 172-9138 Hardware base kit 1
46 172-9138 Hardware base kit 2
47a 209-0330 120V 3 stage vacuum motor 1
47b 209-0658 Carbon brush kit 1
48 209-0344 Vacuum hose 1
49 209-0345 Vacuum hose bar (OBSOLETE) 1
50 209-0621 Heat exchanger mount 1
51 209-0659 Louver 1
52 209-0336 Male quick disconnect 1
53 209-0480 Caster wheel (gray) 2
54 209-0356 Axle rod 1
55 209-0124 Nipple 1
56 209-0665 Brass nipple 1
57 209-0132 Vacuum manifold 1
59 272-6806 4 inch tie 3
KIT 172-9138 Hardware base kit 1
KIT 172-9143 Pump head kit 1
KIT 209-0666 Pump motor kit 1
N/S 272-6802 Main harness 1
N/S 172-2906 Priming hose with quick disconnect 1
