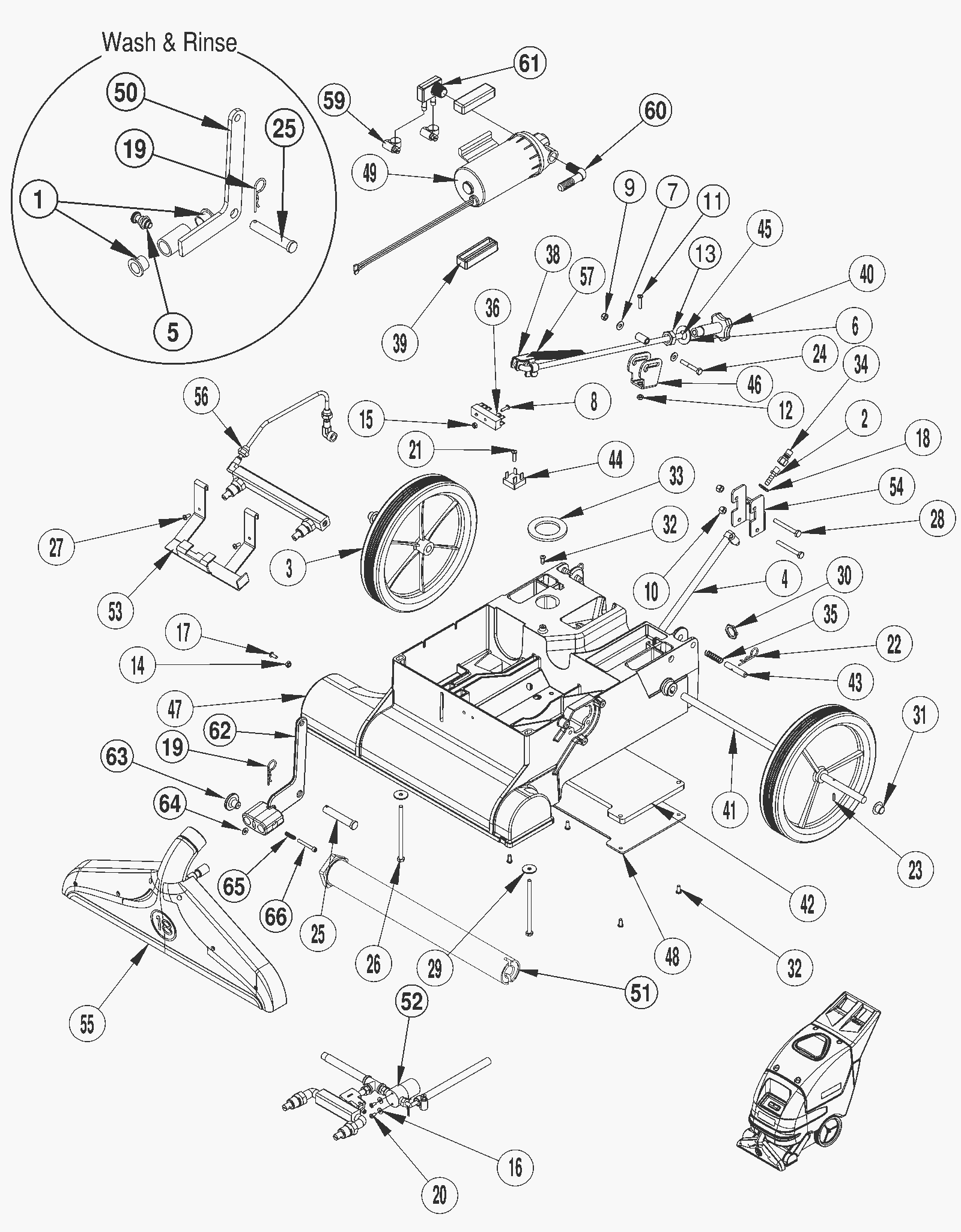

Base Assembly

#PartDescription ReqNotesAvailability
1 172-4037 Flanged bearing (OBSOLETE) 2 (only for the agitator 18 clean and restore model 56266116)
2 170-2929 Barb fitting 1
3 172-4016 10 inch wheel 2
4 272-9373 Hose 1
5 172-0286 Lock assembly 1 (only for the agitator 18 clean and restore model 56266116)
6 170-9291 Base assembly hardware kit 1 (washer)
7 170-9291 Base assembly hardware kit 2 (washer)
8 170-9291 Base assembly hardware kit 1 (screw)
9 170-9291 Base assembly hardware kit 1 (nut)
10 170-9291 Base assembly hardware kit 2 (screw)
11 170-9291 Base assembly hardware kit 1 (screw)
12 170-9291 Base assembly hardware kit 1 (nut)
13 170-9291 Base assembly hardware kit 1 (nut)
14 170-9291 Base assembly hardware kit 1 (nut)
15 170-9291 Base assembly hardware kit 1 (nut)
16 170-9291 Base assembly hardware kit 2 (washer)
17 170-9291 Base assembly hardware kit 1 (screw)
18 170-9291 Base assembly hardware kit 1 (washer)
19 170-9291 Base assembly hardware kit 1 (pin)
20 170-9291 Base assembly hardware kit 2 (screw)
21 170-9291 Base assembly hardware kit 1 (screw)
22 170-9291 Base assembly hardware kit 2 (pin)
23 170-9291 Base assembly hardware kit 1 (pin)
24 170-9291 Base assembly hardware kit 1 (screw)
25 170-9291 Base assembly hardware kit 1 (pin)
26 170-9291 Base assembly hardware kit 2 (screw)
27 170-9291 Base assembly hardware kit 2 (screw)
28 170-9291 Base assembly hardware kit 2 (screw)
29 170-9291 Base assembly hardware kit 2 (washer)
30 170-9291 Base assembly hardware kit 1 (nut)
31 172-4017 1/2 inch push cap 2
32 170-9291 Base assembly hardware kit 5 (screw)
33 272-0534 Gasket ring 1
34 170-9289 Quick disconnect coupling 1
35 172-3201 Spring 2
36 172-4012 Terminal block 1
37 272-0537 Rod clip (OBSOLETE) 1
38 272-0537 Rod clip (OBSOLETE) 1
39 272-0226 Pump mount 2
40 272-0538 Brush adjustment knob 1
41 272-0533 Axle 1
42 272-0530 Exhaust gasket (OBSOLETE) 1
43 272-0529 Pivot pin (OBSOLETE) 2
44 172-4139 35amp rectifier 1
45 272-0528 Brush adjustment rod 1
46 272-0539 Adjustment latch 1
47a 272-0535 16 inch base 1 (agitator 16 only)
47b 272-0536 18 inch base OBSOLETE 1 (agitator 18 only)
48 272-0513 Exhaust panel (OBSOLETE) 1
49 272-8143 115V 60 PSI pump (OBSOLETE) 1 (agitator 16 only)
50 170-2931 Linkage weldment 1 (agitator 18 only)
51a 272-3499 16 inch nylon brush assembly 1 (agitator 18 only)
51b 272-3538 18 inch nylon brush assembly 1 (agitator 16 only)
52a 272-7203 Nozzle assembly 1 (agitator 16 only)
52b 272-5557 Spray bar assembly 1 (agitator 18 only)
53 170-2932 Nozzle bracket 1
54 572-3966 Quick disconnect bracket 1
55a 170-9290 16 inch vacuum shoe assembly (OBSOLETE) 1
55b 272-7286 18 inch vac shoe assembly (OBSOLETE) 1
56 272-5556 Spray tip assembly 1
57 172-4025 Extension spring 1/2 x 6 1/4 (OBSOLETE) 1
59 170-9291 Base assembly hardware kit 3 (hose clamp sae #4)
60 172-4056 90 degree barbed elbow 1
61 272-2775 Fitting barb kit 1
62 170-2933 Lever (obsolete) 1 (agitator 16 model 56266115)
63 272-5339 Knob 1 (agitator 16 model 56266115)
64 999-0998 Washer #10 flat stainless steel 1 (agitator 16 model 56266115)
65 172-4632 Spring 1 (agitator 16 model 56266115)
66 272-5338 Screw 10-32 x 1 1/2 socket head stainless steel 1 (agitator 16 model 56266115)
KIT 1 170-9291 Base assembly hardware kit 1
