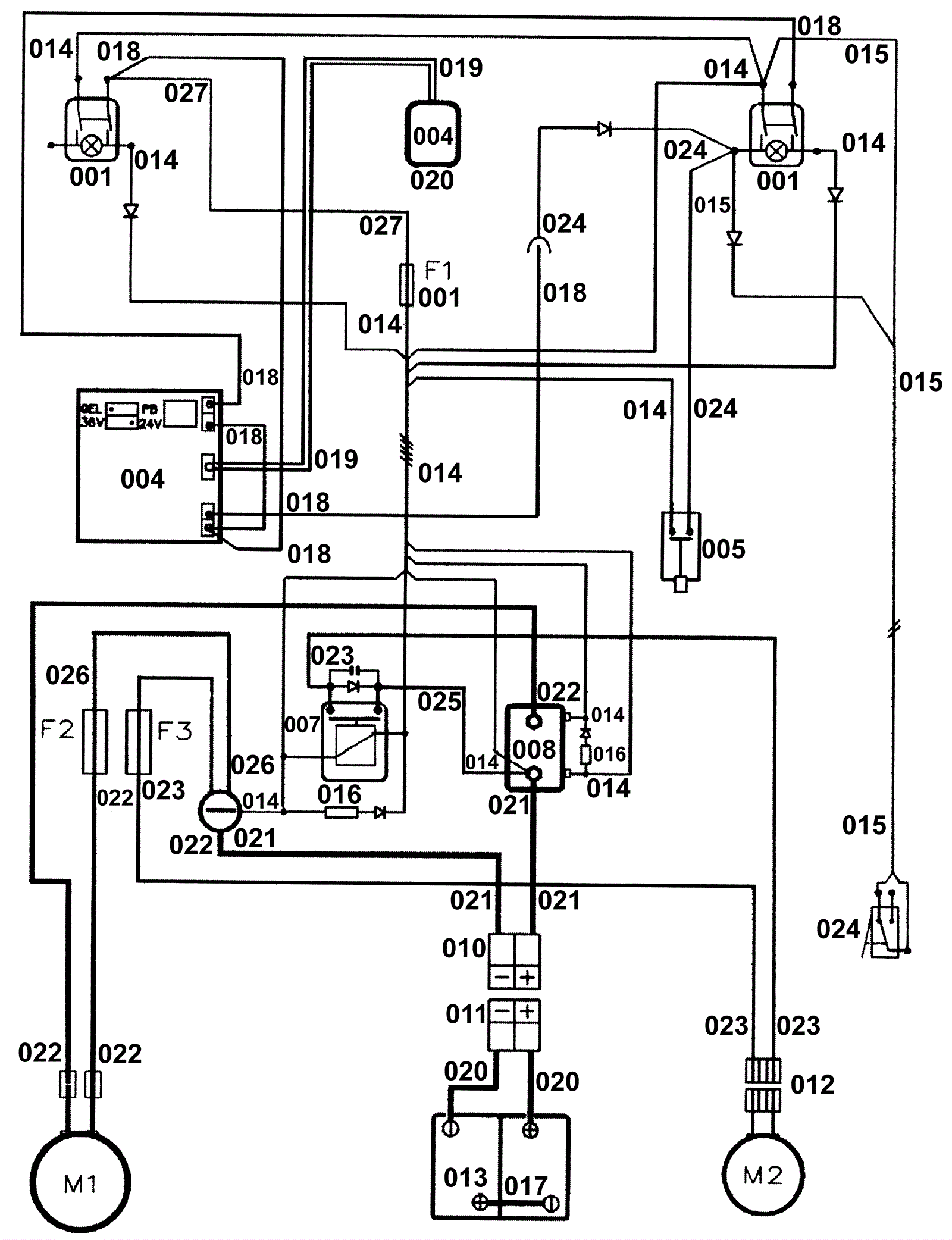

Electrical Diagram LEAD ACID Batteries

#PartDescription ReqNotesAvailability
001 206-0692 Bipolar switch green 1 (vacuum motor)
002 206-0720 Battery signal 1 (lead and water valve)
004 206-0734 Battery check card (OBSOLETE) 1
005 206-0688 Microswitch 1 (start brushes)
007 206-5354 24V 30amp relay (OBSOLETE) 1 (vacuum motor)
008 206-0708 24V contactor (OBSOLETE) 1 (brush motor 24V-100A)
010 991-9284 50amp charger plug SB50 with pins (red) 1
011 991-9284 50amp charger plug SB50 with pins (red) 1 (no longer available from Pacific) (you can use 991-2103 as long as you replace both the male and female connectors)
012 206-0719 Double connector 30A (OBSOLETE) 1 (vacuum motor)
013 206-5721 12V 100AH lead acid batteries (OBSOLETE) 2
014 206-0730 Cable 5x1 and Black bridges (OBSOLETE) 1
015 206-0731 Cable blue-brown 2 (OBSOLETE) 1
016 206-0732 Diode and Resistances with Terminal (OBSOLETE) 1
017 206-0733 Cable black battery bridge (OBSOLETE) 1
018 206-0738 Cables 3 black, red, green and Connector and Bridge (OBSOLET 1
019 206-0737 Cable display Battery signsl (OBSOLETE) 1
020 206-0721 Cable black, red - Battery terminals - Connector 50A (OBSOLE 1
021 206-0722 Cable black, red - Connector 50A (OBSOLETE) 1
022 206-0723 Cable black, red with Couplings (OBSOLETE) 1
023 206-0724 Cable black, red with Connector 30A (OBSOLETE) 1
024 206-0725 Cables green 2 (OBSOLETE) 1
025 206-0726 Cable red with Diode and Condenser (OBSOLETE) 1
026 206-0727 Cable black (OBSOLETE) 1
027 206-0735 Cable red (OBSOLETE) 1
F1 206-0685 3amp fuse (OBSOLETE) 1
F2 206-0701 Fuse 50A (OBSOLETE) 1
F3 206-0702 30amp fuse (OBSOLETE) 1
M1 206-0475 Motor complete 24v (OBSOLETE) 1
M2 206-0600 24V vacuum motor 1
N/S 206-0706 Insulator M5 (OBSOLETE) 1
N/S 206-0716 Microswitch (OBSOLETE) 1
