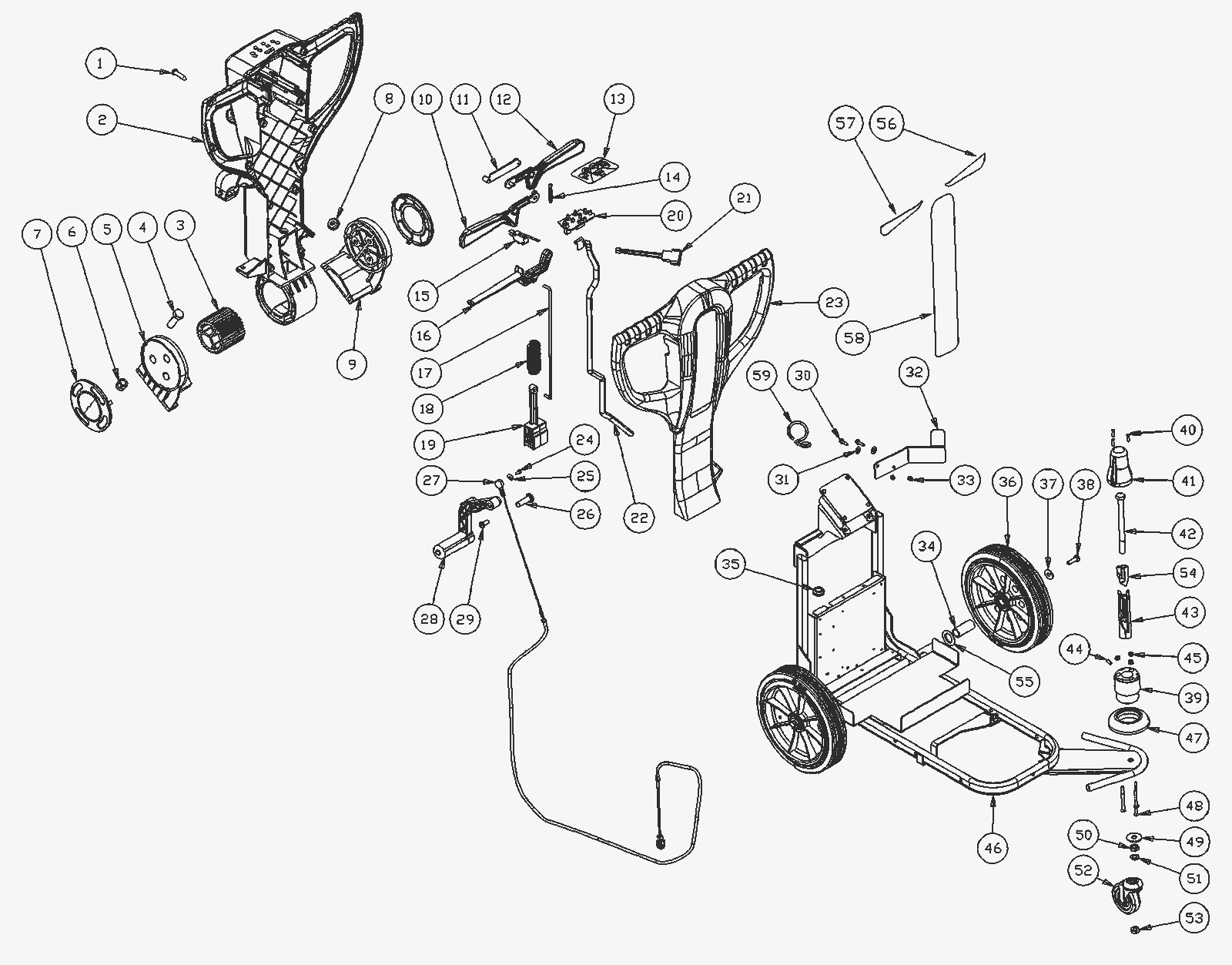

Frame Assembly

#PartDescription ReqNotesAvailability
1 203-4931 Screw 4.8 x 19 14
2 203-5501 Handle 1
3 203-5502 Gear 1
4 203-3092 Screw M8 x 22 4
5 203-5462 Shell 1
6 999-0471 Nut M8-1.25 nylon insert lock zinc plated 4
7 203-5463 Cover 2
8 203-5464 Bearing 1
9 203-5462 Shell 1
10 203-5468 Lever 1
11 203-5467 Electronic card support 1
12 203-5468 Lever 1
13a 203-5248 Decal 1 (Before September 14, 2015)
13b 203-5249 PCB decal 1 (After September 13, 2015)
14 203-5469 Spring 1
15 189-0258 Microswitch 1
16 203-4932 Adjustment lever 1
17 203-5470 Lever 1
18 203-5471 Spring 1
19 203-5472 Handle support 1
20a 203-3394 Circuit board kit 1 (Before September 14, 2015)
20b 203-3393 Display card - DO NOT ORDER - SEE NOTE (OBSOLETE) 1 (After September 13, 2015. Before June 16, 2016)
20c 203-5473 Circuitboard kit 1 (Before June 17, 2016)
21a 203-5474 Wiring push button 1 (Before September 14, 2015)
21b 203-5475 Wiring push button 1 (After September 13, 2015)
22a 203-3377 Cable 1 (Before September 14, 2015)
22b 203-5006 Ribbon cable 1 (After September 13, 2015. Before November 26, 2015)
22c 203-5476 Wiring 1 (After November 25, 2015)
23 203-5477 Front handle 1
24 203-1733 Screw 12 x 45 inch zinc 1
25 203-0145 Washer 4-16 inch 1
26 203-5478 Pin 1
27 203-5479 Squeegee lifting cable 1
28 203-3061 Lever 1
29 203-5480 Screw 6 x 12mm 1
30 189-1497 Screw 6 x 16 inch 2
31 203-1286 Washer D6 2
32 203-4934 Bracket 1
33 189-1536 Nut with nylon ring 2
34a 203-4935 Bushing 2 (Before June 23, 2016)
34b 203-5481 Spacer 2 (After June 22, 2016)
35 203-5327 Fair lead 1
36 203-4936 Wheel 2
37 203-4212 Washer 8 x 24 2
38 203-4941 Screw M8 x 16 2
39 203-5482 Bushing 1
40 203-3196 Screw 4 x 16 3
41 203-5483 Cover 1
42 203-5484 Screw M12 x 170mm 1
43a 203-5485 Pin 1 (Before April 27, 2015)
43b 203-5486 Pin kit 1 (After April 26, 2015)
44 203-5487 Pin 1
45 189-1536 Nut with nylon ring 3
46 203-5488 Frame 1
47 203-5489 Wheel 1
48 203-5490 Screw M6 x 65mm 3
49 203-4842 Washer 1
50 203-5023 Nut M12 1
51 203-5418 Washer 1
52a 203-5491 Wheel 1 (Before February 29, 2017)
52b 203-5491 Wheel 1 (After February 28, 2017)
53 999-1122 Nut M12-1.75 hex nylon insert lock stainless steel 1
54 203-5486 Pin kit 1 (After April 26, 2015)
55 203-5494 Washer M18 4 (After September 3, 2015. Before June 23, 2016)
56a 203-5495 Label (blue) 1
56b 203-5496 Label (red) 1
56c 203-5497 Label (green) 1
57a 203-5495 Label (blue) 1
57b 203-5496 Label (red) 1
57c 203-5497 Label (green) 1
58a 203-5498 Label (blue) 1
58b 203-5499 Label (red) 1
58c 203-5500 Label (green) 1
59 203-4330 Connecting rod 1 (After April 14, 2016)
