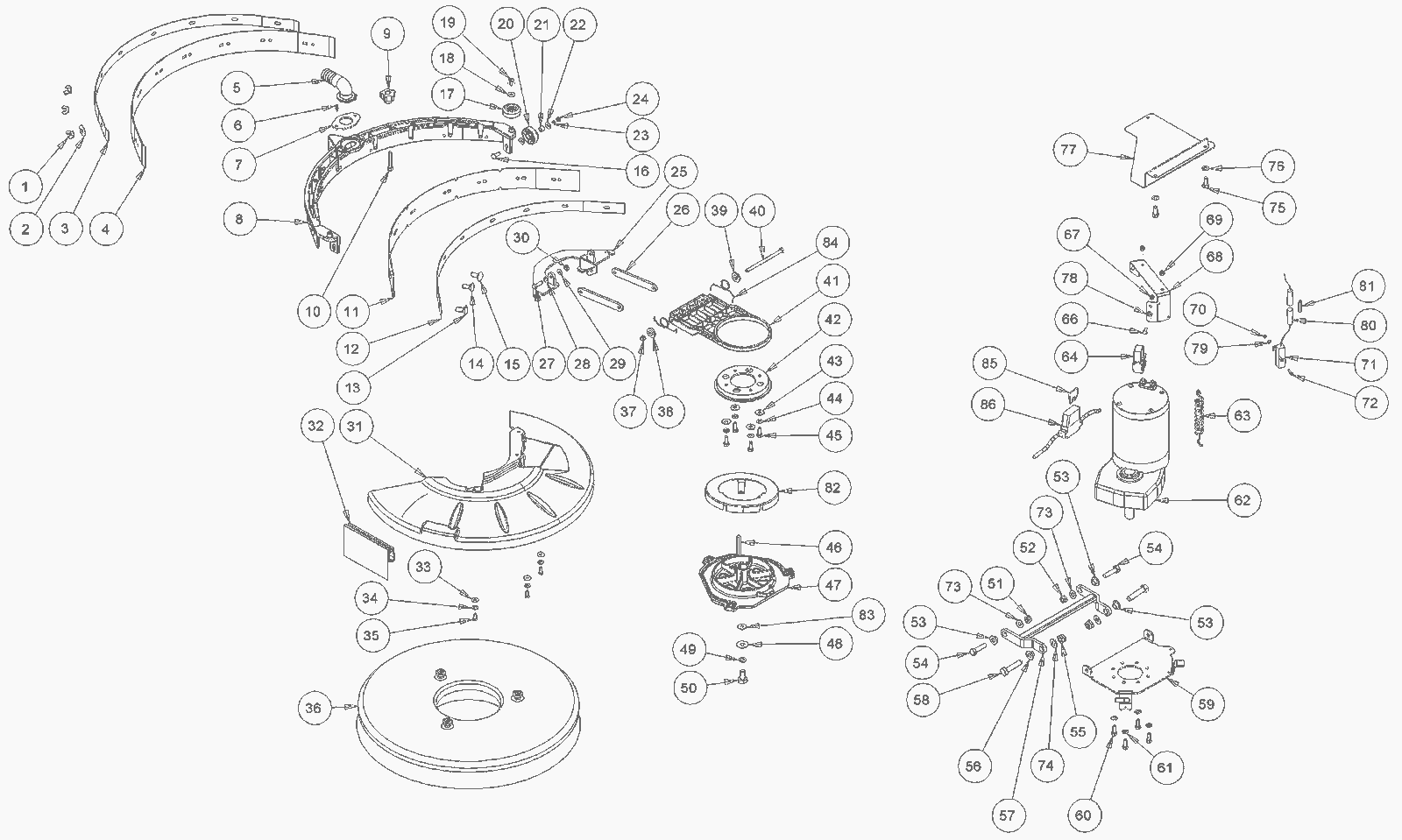

Squeegee Assembly

#PartDescription ReqNotesAvailability
1 203-4978 Wing nut 6
2 189-1462 Washer 5 x 14 inch 6
3 203-4979 Bracket 1
4a 203-4980 Rear squeegee blade 1
4b 203-9132 Squeegee blade rear linatex 1
5 203-4981 Connector 1
6 375-9544 Screw 5 x 12 2
7 203-4982 Flange 1
8 203-4983 Squeegee body 1
9 203-4984 Small knob 2
10 203-4779 Screw M6 x 50mm 2
11a 203-4985 Front squeegee blade 1
11b 203-9131 Squeegee blade front linatex 1
12 203-4986 Bracket 1
13 203-4987 Screw 2
14 203-4988 Screw 2
15 203-4988 Screw 2
16 203-4989 Screw 3
17 203-4636 Wheel 2
18 189-1462 Washer 5 x 14 inch 2
19 375-9544 Screw 5 x 12 2
20 203-4636 Wheel 3
21 203-4990 Bushing 3
22 189-1462 Washer 5 x 14 inch 6
23 203-4956 Spring lock washer 3
24 203-0789 Nut 3
25 203-4991 Support 1
26 203-5448 Arm 2
27 189-1445 Turned eye screw 2
28 203-1286 Washer D6 2
29 203-1286 Washer D6 2
30 189-1536 Nut with nylon ring 2
31 203-4993 Brush cover 1
32 203-4994 Brush skirt flap 1
33 189-1462 Washer 5 x 14 inch 3
34 203-4956 Spring lock washer 3
35 203-4317 Screw 3
36 203-4995 18 inch nylon brush 1
37 189-1536 Nut with nylon ring 1
38a 203-1286 Washer D6 1 (before January 28,2015)
38b 189-1391 Washer D6 1 (after January 27, 2015)
39a 203-1286 Washer D6 1 (before January 28, 2015)
39b 189-1391 Washer D6 1 (after January 27, 2015)
40a 203-4996 Screw 1 (before January 28, 2015)
40b 203-5449 Screw M6 x 140mm 1 (after January 27, 2015)
41 203-5219 Side body support 1
42 203-4997 Bracket 1
43 189-1391 Washer D6 4
44 203-0971 Washer D6 4
45 189-1445 Turned eye screw 4
46 203-0644 Square keyway 1
47 375-8019 Driver kit (aluminum) 1
48 375-9615 Washer D. 8 x 24 inox 1
49 375-9732 Washer D8 1
50 189-1512 Screw 8 x 20 inch 1
51 999-0471 Nut M8-1.25 nylon insert lock zinc plated 1
52 999-0471 Nut M8-1.25 nylon insert lock zinc plated 1
53 203-4804 Bushing 3
54a 189-1344 Screw M8 2 (before April 15, 2014)
54b 203-5450 Screw M8 x 35mm 2 (after April 14, 2014)
55 999-0471 Nut M8-1.25 nylon insert lock zinc plated 2
56 203-4811 Bushing 1
57 203-5451 Bracket 1
58a 189-1479 Screw 8 x 25 inch 2 (before April 15, 2014)
58b 203-5452 Screw M8 x 25mm 2 (after April 14, 2014)
59 203-5453 Support 1
60 189-1357 Screw 6 x 12 inch 4
61 203-0971 Washer D6 4
62 203-5454 Brush motor 1
63a 203-5455 Spring 1 (before October 30, 2013)
63b 203-5456 Spring 1 (after October 29, 2013)
64 203-5231 24V relay 1 (before September 14, 2015)
66 203-5002 Screw M5 x 10mm hex head 1 (before September 14, 2015)
67 203-0789 Nut 1
68 203-5457 Bracket 1
69 189-1385 Nut 2
70 189-1446 Nut M3 2
71 203-5444 Resistance 1
72 203-0552 Screw 2
73 189-0897 Washer D8 2
74 189-0897 Washer D8 4
75 203-5002 Screw M5 x 10mm hex head 3
76 189-1462 Washer 5 x 14 inch 3
77 203-5458 Protection 1
78 189-1462 Washer 5 x 14 inch 1 (Before September 14, 2015)
79 203-2223 Spring washer 2 (Before September 14, 2015)
80 203-2075 Fuse box 1 (After March 02, 2012. Before September 14, 2015)
81 203-5459 2.8 amp fuse 1 (After March 02, 2012. Before September 14, 2015)
82 203-5003 Conveyor 1 (Before September 16, 2017)
83 189-0897 Washer D8 1 (After November 02, 2014)
84 203-5460 Spring 2 (After January 29, 2015)
85 203-3133 30amp fuse 1
86 203-5461 Wiring 1
